Neu in HELiOS

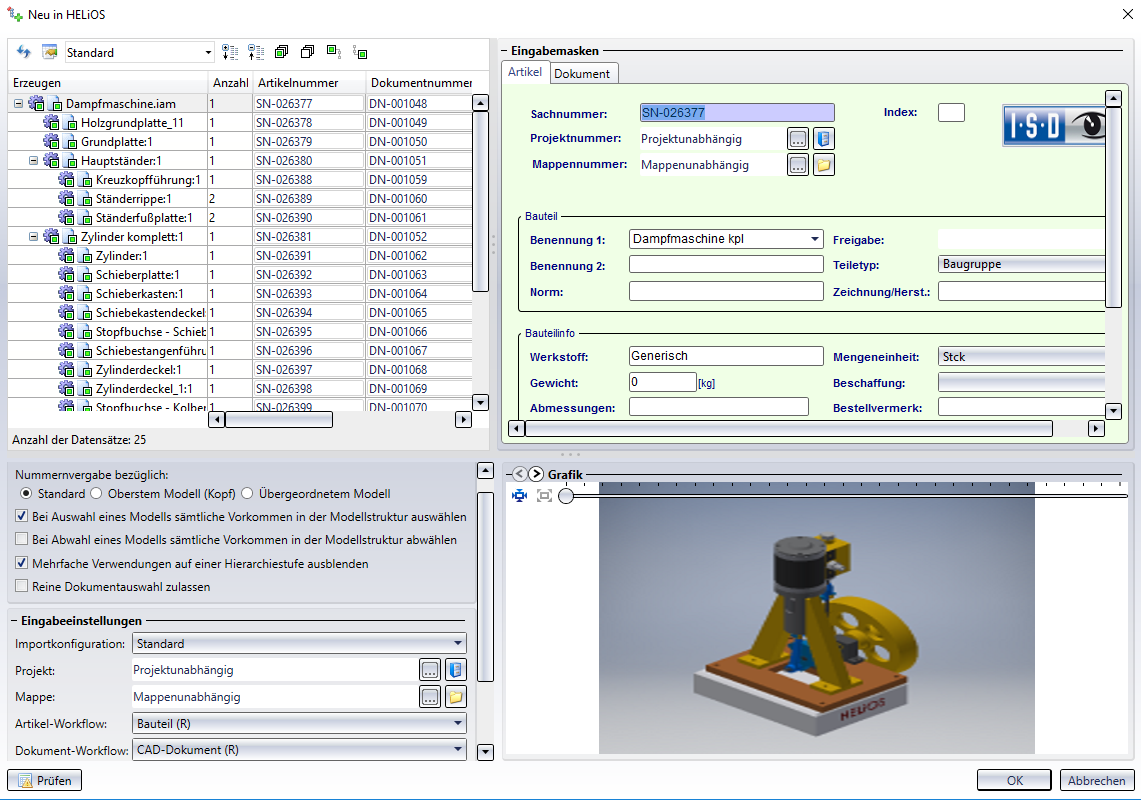

Für die Übergabe der CAD-Modellstruktur an die HELiOS Datenbank können Sie über

Neu in HELiOS (in der Funktionsgruppe Eingabe) einen erweiterten Dialog aufrufen.

Hinweis: Sie finden die Funktion außerdem im Menüband für das aktive Teil. Von dort aus kann die Übernahme der CAD-Modellstruktur für das aktive Teil (anstatt die gesamte Konstruktion) ausgeführt werden.

Am Kopfteil sehen Sie, je nach Inventor-Version, den Inventor-Dateinamenoder eine andere Benennung, untergeordnete Baugruppen werden mit ihrer HELiOS-Artikelnummer angegeben.

Kommen gleiche Teile bzw. Baugruppen mehrfach in der Konstruktion vor, werden die mehrfachen Verbauungen entsprechend automatisch mit ausgewählt, wenn die Checkbox von einem davon in der Struktur aktiviert wird.

Sie können durch Entfernen von Haken Einzelteile der Konstruktion von der Übertragung ausnehmen.

Normteile, die nicht über das Inventor Inhaltscenter eingebaut wurden und deren Family- und MemberID daher nicht auf den HELiOS-Artikelstamm übernommen werden kann, werden durch ein

gekennzeichnet.

Achtung: Die ursprünglichen Dokumente werden dabei von der Funktion Neu in HELiOS nicht verändert - es sei denn, das ursprüngliche Dokument wird nicht übernommen und untergeordnete Dokumente sind zur Übernahme gekennzeichnet. Falls dies der Fall ist, werden auch im übergeordneten Dokument die Referenzen ausgetauscht. Dieses Szenario ist allerdings nur in einem Kontext sinnvoll, wo derselbe User sukzessive eine komplette Struktur nach HELiOS übernimmt, da eine derartig geänderte Baugruppe an anderen Arbeitsplätzen nicht mehr geladen werden könnte (da die Referenzen auf die neu in HELIOS übernommenen Dokumente fehlen).

Mit einem Klick auf

bzw.

können Sie alle Stufen der gesamte Struktur mit einem Klick auf- bzw. wieder zuklappen.

Alles auswählen markiert jedes Element der Struktur zur Auswahl,

Auswahl aufheben setzt die Auswahl komplett zurück.

Klicken Sie auf

Bei Aus-/ Abwahl nicht automatisch gesamte Unterstruktur aus/ abwählen, wenn bei Aus- bzw- Abwahl eines Elements der Struktur per Klick nur dieses und nicht die gesamte Unterstruktur mit de-/selektiert werden soll. Klicken Sie an gleicher Stelle erneut auf

Bei Aus-/ Abwahl automatisch gesamte Unterstruktur mit aus-/ abwählen, wenn untergeordnete Elemente bei Klick eine übergeordneten Artikels/ Dokuments in der Struktur automatisch mit de-/ selektiert werden sollen.

Klicken Sie auf

wenn bei einem Klick in der Modellstruktur übergeordnete Modelle des Elements nicht automatisch mit angehakt werden sollen. Dabei ist zu beachten, dass sich diese Abhängigkeit in einigen Fällen nicht auflösen lässt. Z.B. müssen übergeordnete Stufen bei freigegeben Modellen sowieso mit ausgewählt werden (dies wird dann automatisch gesetzt). Ein Klick auf

stellt die Option wieder dahin um, dass übergeordnete Modelle bei einem Klick in der Struktur grundsätzlich mit ausgewählt werden.

Unter Allgemeine Einstellungen können Sie zwischen drei Optionen der Nummernvergabe wählen:

Beim Markieren der Dokumente und Artikel zum Speichern in die Datenbank wird die Generierung der Benennung in allen drei Fällen in der Reihenfolge vorgenommen, in der die einzelnen Elemente angeklickt werden und nicht etwa primär anhand ihrer hierarchischen Position.

Ist eine von Hand eingegebene Nummer bereits vergeben, erhalten Sie beim Klick auf OK eine entsprechende Fehlermeldung.

Wenn die Checkbox Bei Auswahl eines Modells sämtliche Vorkommen in der Modellstruktur auswählen aktiv gesetzt ist, wird bei einem Klick auf ein Bauteil oder eine Baugruppe, die mehrfach in der Konstruktion verbaut ist, jedes weitere Vorkommen in der Modellstruktur automatisch zur Erzeugung der HELiOS-Daten mit ausgewählt. Ist die Option deaktiviert, lassen sich mehrfach verbaute Modelle auch einzeln speichern.

Die Option wirkt sich, wenn Bei Abwahl eines Modells sämtliche Vorkommen in der Modellstruktur abwählen inaktiv ist, nur bei der Selektion und nicht bei der Deselektion aus, d. h. man kann die Option nutzen um mit einem Klick alle Verbauungen auszuwählen und hat dann die Möglichkeit, selektiv einzelne Verbauungen wieder abzuwählen.

Dabei wird nicht zwischen abhängigen (= referenzierten, bzw. in Inventor abgeleiteten) und "direkt verbauten" Modellen unterschieden. Es werden immer sämtliche Verbauungen eines Teils ausgewählt.

Bei Abwahl eines Modells sämtliche Vorkommen in der Modellstruktur abwählen bewirkt die gleiche Vorgehensweise auch beim (Wieder-)Abwählen von Elementen der Modellstruktur.

Mit der Checkbox Bei Aus- /Abwahl eines Modells automatisch Zeichnungen und Präsentationen aus-/ abwählenkönnen Sie bestimmen, ob Zeichnungen und/ oder Präsentationen, die mit einem Modell verknüpft sind, bei der An-/ Abwahl von diesem im Dialog automatisch mit an- bzw. abgewählt werden (Default ist ja).

Die Option Reine Dokumentauswahl zulassen ermöglicht es, auch Dokumente ohne verknüpfte Artikel zu übernehmen. (D.h.: Falls nur das Dokument angewählt wird, wird das Dokument mit keinem Artikelstamm verknüpft.)

Die zusätzliche Option Einstellungen für Zuordnungen wird dann angeboten, wenn 1.) die Hauptbaugruppe mindestens einem Projekt zugeordnet wurde und 2.) ein Projekt aktiv ist.

Unter Eingabeeinstellungen können Sie (sofern verschiedene angelegt wurden) eine Importkonfiguration für das Attributmapping der Datenbankübernahme aus dem Pulldown-Menü auswählen, sowie per Auswahl ggf. Projekt, Mappe, Artikel-Workflow und Dokument-Workflow bestimmen.

Wird die Checkbox Ursprünglichen Dateinamen übernehmen aktiviert, wird der Dateiname der CAD-Konstruktion in die HELiOS-Datenbank übernommen.

Achtung: Dies ist nur sinnvoll, wenn Dateibenennungen durchgängig eindeutig vorgenommen werden. Bei mehrfachen Vorkommen gleicher Dateinamen macht z.B. die Datenbank-Suche von Dokumenten anhand des Dateinamens keinen Sinn.

Darunter finden Sie Optionen zur Wiedererkennung bereits übernommener Dokumente:

Ist die Wiedererkennung auf Aus gesetzt, werden Bauteile immer neu in HELiOS eingetragen, d. h. ein- und dieselbe Baugruppe kann mehrfach eintragen werden. Ist dies nicht gewünscht, gibt es zwei Wiedererkennungswege:

Hinweis: In diesem Kontext ist die Option Ursprünglichen Dateinamen übernehmen (s.o.) wichtig, da diese dafür sorgt, dass von HELiOS kein "kryptischer" Dateiname generiert wird. Nur dann können Dokumente mit dieser Option anhand des Dateinamens wiedererkannt werden.

Die Wiedererkennung anhand des Dateinamens kann z.B. sinnvoll sein, sollen (alte) Daten übernommen werden, die auf einem lokalen Verzeichnis liegen, etwa weil sie dort von einem Konstrukteur vor einer Übernahme lokal abgelegt wurden. Bei der sukzessiven Übernahme von Daten aus einem zentralen Verzeichnis (z.B. auf einem Server) wiederum würde man mit der Option anhand des Originalpfads arbeiten.

Rechts oben im Bereich Eingabemasken sehen Sie, wie aus den Eingabe- bzw. Detail-Masken von HELiOS gewohnt, die entsprechenden Stammdaten-Details für den aktiven Artikel bzw. das aktive Dokument.

In der Grafik-Vorschau unten rechts im Dialogfenster wird immer das in der Modellstruktur markierte Dokument angezeigt. Ist das Kopfteil aktiv, sehen Sie eine Grafik der gesamten Konstruktion bzw. HELiOS-Baugruppe, bei einem Klick auf untergeordnete Baugruppen oder Einzelteile werden diese alleine im Grafik-Fenster angezeigt (s.o.).

Mit dem Prüfen-Button unten links im Fenster können Sie vor Ausführung des Speichervorgangs eine Prüfung durchführen lassen, ob alle Angaben vollständig oder Inkonsistenzen festzustellen sind. Bei noch fehlenden "Muss-Angaben" erhalten sie z.B. eine Fehlermeldung mit Verweisen auf die entsprechenden Dokument und/ oder Artikel (auch beim Betätigen von OK).

Nach dem Speichern der Modellstruktur in HELiOS wird die ursprüngliche Konstruktion geschlossen. Sie arbeiten im HELiOS-Dokument weiter.

Wenn Sie mit referenzierten Modellen arbeiten, lässt sich unter Allgemeine Einstellungen mit der dann aktiven Option Bei Auswahl eines referenzierten Modells auch das darüberliegende Modell auswählen auch das An-/ Abwahlverhalten durch Referenzierung zusammenhängender Modelle beeinflussen.

Referenzen "importiert" platzierter Geometrien in Inventor können bei der Übernahme nach HELiOS technisch nicht unterstützt werden, da die APIs von Inventor diesen Zugriff nicht ermöglichen.

Wird zu einer Baugruppe oder einem Einzelteil eine Zeichnung gefunden, wird auch zu dieser angeboten, sie als verknüpftes HELiOS-Dokument in die Datenbank zu übernehmen. Die Zeichnung wird in der Struktur des Info

Voraussetzung dafür ist, dass die Zeichnung im gleichen Verzeichnis liegt wie das entsprechende Teil bzw. die Baugruppe und vor der Dateiendung den gleichen Dateinamen vergeben bekommen hat.

Dabei muss der Dateiname nicht zwangsläufig vor der Endung identisch sein (Beispiel: Zur Baugruppe "MyAssembly.iam" gehört die gleich benannte Zeichnung "MyAssembly.idw" ), sondern verknüpfte Zeichnungen werden auch erkannt, wenn sie mit demselben Namen wie das entsprechende Bauteil beginnen, z.B.: Die Dateinamen der Zeichnungen ergeben sich aus einem bestimmten Bauteilnamen plus einen Zahlenzusatz. D.h., zu einem "InventorTeil.ipt" wird die Zeichnung "InventorTeil-01.idw" entsprechend gefunden und zugeordnet.

Es besteht die Möglichkeit, in der Registry unter HKEY_LOCAL_MACHINE\Software\ISD Software und Systeme\Inventor\DrawingNameSuffix einen festen Suffix-Wert zu vergeben. Damit wird jede Zeichnungsdatei mit diesem Suffix einer .iam- oder .ipt-Datei zugeordnet, die den gleichen Dateinamen abzüglich dieses Suffix besitzt. Beispiel: Ist als fest Suffix in der Registry "-03" eingestellt, würde man eine Zeichnungsdatei zur Baugruppe "MyAssembly.iam" dann "MyAssembly-03.idw" benennen und die Verknüpfung wird entsprechend hergestellt.

Beim Speichern von Zeichnungen ist zu außerdem beachten, dass Inventor die enthaltenen Modelle als lokal geändert markiert. HELiOS erkennt, dass die Änderung der zuvor unveränderten Modelle durch die Zeichnungsübernahme entstanden ist und führt eine automatische Speicherung der entsprechenden Modelle durch. Eine Speicherung bleibt allerdings aus, wenn Modelle vor der Übernahme einer zugehörigen Zeichnung schon lokal geändert wurden.

Werden Profil-Normteile (auch Halbzeuge) aus dem Inventor Inhaltscenter in HELiOS übernommen, so wird pro Profiltyp ein Artikelstamm angelegt und weitere Ausprägungen (mit unterschiedlichen Verwendungsattributen) des Typs beim Speichern diesem automatisch zugeordnet.

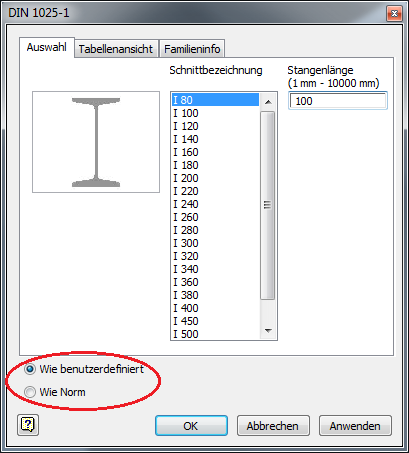

Für Profile aus dem Inventor-Inhaltscenter, die in der Konstruktion als "Wie benutzerdefiniert" deklariert wurden (im Gegensatz zu "Wie Norm") wird jeweils ein eigener Artikelstamm angelegt.

Bereits in HELiOS bekannte Normteile werden beim Speichern automatisch in die Produkt- bzw. Modellstruktur eingetragen. Noch nicht in HELiOS bekannte Normteile müssen mit Neu in HELiOS per Selektion manuell übernommen werden.

Normteile aus dem Content Center werden dabei "vollständig" in HELIOS verwaltet (anstatt wie in früheren Versionen zur Ansicht schreibgeschützt übernommen).

Durch die Speicherung der Normteile als HELiOS-Dokumente wird dadurch z.B. auch ein Komplettexport einer Baugruppe samt Normteilen auf Systemen möglich, auf denen HELiOS nicht mit Inventor gekoppelt ist.

Während das Content Center weiterhin die Quelle der Normteile ist, erfolgt die Rechteverwaltung über HELiOS.

Dabei macht es Sinn, die Option Wie Norm zu verwenden, u.a. damit mehrfache Verbauungen eines Normteils oder z.B. auch Halbzeugs entsprechend mit dem gleichen Artikelstamm belegt werden.

Grundsätzlich ist bei mehreren Dokumentstämmen zu einem Normteil-Artikel immer die aktuelle Normteildarstellung als Dokumentstamm definiert und in der Konstruktion verbaut.

Für Normteile in Zusammenhang mit Ersatzgeometrien gilt: Dokumenstämme, die als Ersatzdokument gekennzeichnet sind, werden bei der Artikel-Synchronisation der Normteilkennung ignoriert.

Neben der Wiedererkennung des Halbzeug-Artikelstamms greift dabei außerdem eine Wiedererkennung der Halbzeuglänge, damit ein erneutes Anlegen eines Halbzeug-Dokuments mit der exakt gleichen Länge vermieden wird.

Wenn Sie mit iLogic-Parametern arbeiten, sollten Sie durch Aktivierung eines Registry-Schlüssels sicherstellen, dass die bei der Übernahme in die PDM-Datenbank erzeugte HELiOS-Benennung des Dokuments auch im iLogic-Tool übernommen wird.

Setzen sie hierfür im Registrierungs-Editor von Windows im Pfad Computer\HKEY_CURRENT_USER\Software\ISD Software und Systeme\HELiOS Desktop\Setings den Schlüssel InventorILogicRuleAdjustment von 0 auf 1.
