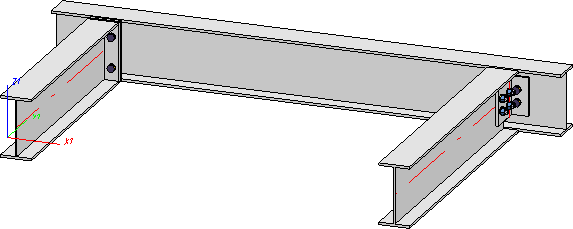

Cet exemple montre un cas où la création d'ensembles et la dérivation de dessins ont lieu dans la scène d'origine.
Sur la base de la modélisation présentée ci-dessous, vous suivez la procédure de gestion automatique des dessins d'exécution et d'éléments individuels, y compris les fonctionnalités de validation et de modification.
Dans cet exemple, les paramètres par défaut de ISD pour la Gestion de dessin seront appliqués à un nouveau projet et à une nouvelle scène.
L'exemple est divisé en plusieurs étapes :
- Étape 1 : Créer un projet et une scène
- Étape 2 : Repérage et sauvegarde de la modélisation
- Étape 3 : Dérivation automatique des dessins
- Étape 4 : Créer un dessin de montage
- Étape 5 : Compléter / Actualiser les dessins
- Étape 6 : Valider les dessins
- Étape 7 : Modifier un dessin validé
- Étape 8 : Nomenclatures
Prérequis à un travail efficace (Gestion de dessin) • Élaboration du processus de conception (Gestion de dessin) • Aperçu des fonctions (Gestion de dessin)
