Exemple 1 - Étape 4 : Créer un dessin de montage

Après avoir créé les dessins des ensembles et des éléments individuels, nous voulons maintenant créer un dessin de montage.

1. Activez la fonction Gestion de dessin > Dessin de montage .
2. La fenêtre de dialogue Dessin de montage s'ouvre. Vous devrez éventuellement changer ici le Dépassement pour nouveaux contenants.

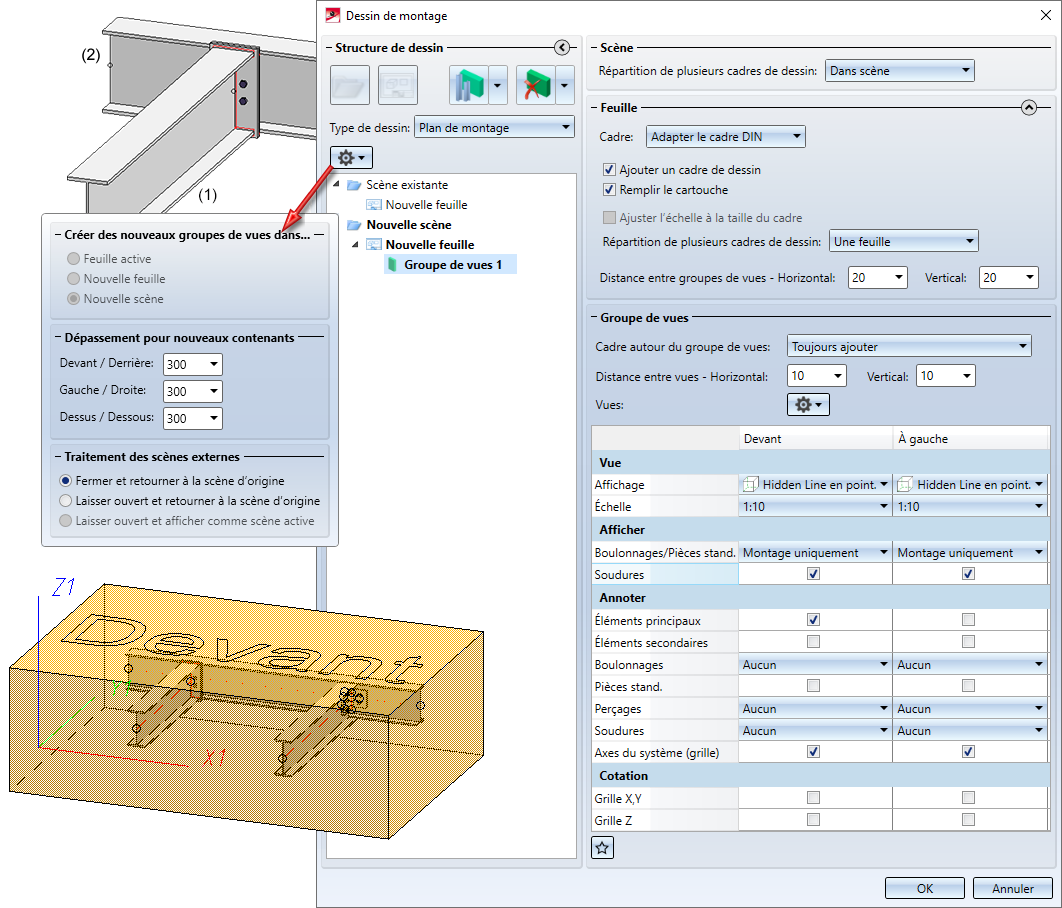

3. Pour déterminer le groupe de vues, utilisez la fonction Nouveau groupe de vues par la sélection de deux profilés



et identifiez les profilés (1) et (2).

4. Sélectionnez les paramètres suivants et quittez la fenêtre de dialogue par OK.

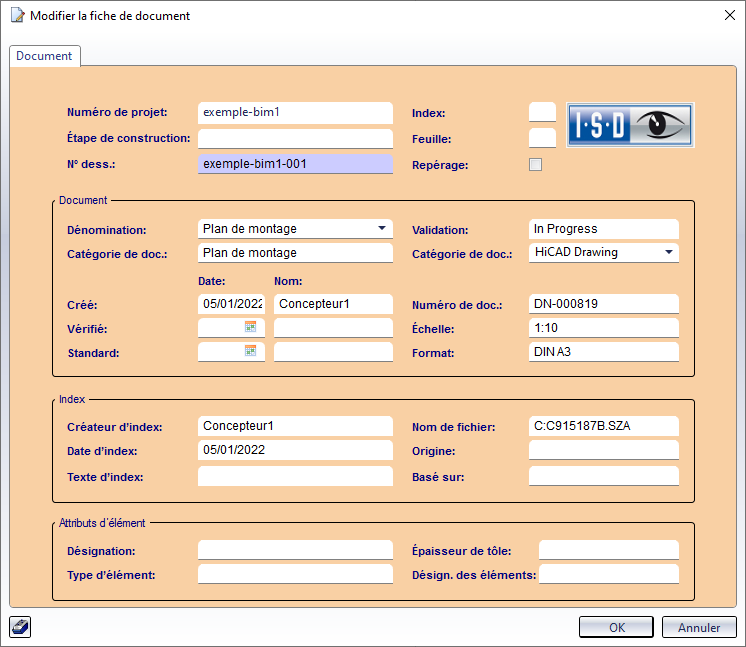

5. HiCAD génère le dessin de montage dans une nouvelle scène et vous invite à en saisir la fiche de document.

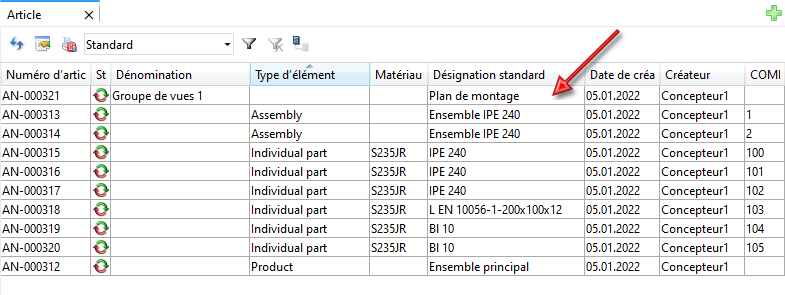

Le dessin de montage sera maintenant également géré dans HELiOS.

 suite à l'étape 5 : Compléter / Actualiser les dessins

retour à l'étape 3 : Création automatique des dessins de fabrication
