Information > Angles 3D

À l'aide des fonctions sous Angles 3D, vous pouvez déterminer l'angle entre des points, des arêtes et des plans quelconques de la scène.

Information, Angle 2 plans (3D)

Détermine l'angle entre deux plans.

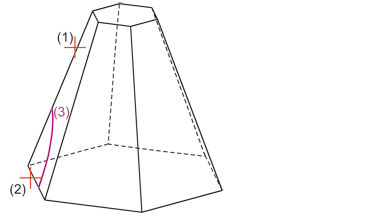

Information, Angle 2 arêtes (3D)

Détermine la valeur d'un angle entre deux arêtes.

Vous retrouvez sous d'autres fonctions :

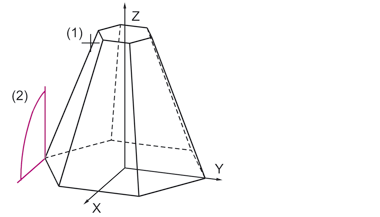

	Information, Angle arête par rapport à l'axe X (3D) Détermine l'angle entre une arête et l'axe X (de même pour les axes Y et Z) Exemple (1) arête, (2) angle (arête - axe X)
	Information, Angle arête par rapport à l'axe Y (3D)
	Information, Angle arête par rapport à l'axe Z (3D)

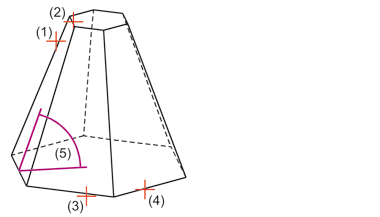

	Information, Angle autour d'un axe quelconque (3D) Détermine l'angle entre deux arêtes par rapport à un axe de rotation quelconque. Identifiez l'axe de rotation puis déterminez les deux côtés. La fonction calcule l'angle autour duquel le plan, déterminé par l'axe de rotation et le premier côté, doit être pivoté, de sorte de se retrouver dans le plan déterminé par l'axe de rotation et le deuxième côté.

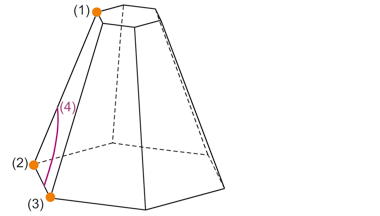

Information, Angle 3 points (3D)

Détermine l'angle défini par trois points. Le 1^er point détermine le 1^er côté, le 2^e point l'apex et le 3^e point le 2^e côté.

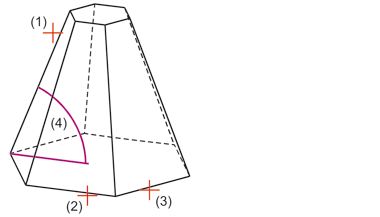

Information, Angle arête-plan (3D)

Détermine l'angle entre une arête et un plan.

Information, Angle d'ouverture (3D)

Détermine l'angle d'ouverture d'un cône.

Pour l'angle calculé, vous disposez des possibilités de résultat suivantes (exemple d'angle : 30°) :

À savoir :

Pour identifier un plan, vous disposez de chacune des possibilités suivantes :

Identification de deux arêtes,
Identification d'une arête et spécification d'un point,
Spécification de trois points,
Définition d'une surface. Le plan sera ainsi déterminé par les vecteurs normaux.
