À l'aide des fonctions sous Angles 2D, vous pouvez déterminer l'angle entre des points ou des lignes-éléments 2D ainsi que l'angle de centrage des arcs.
|
|

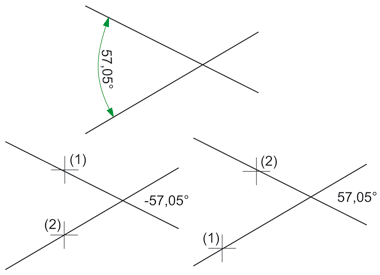

Information, Angle 2 lignes (2D) Détermine l'angle entre des lignes-éléments. L'angle déterminé dépend de la position du curseur au moment d'identifier les deux lignes. |
|
|

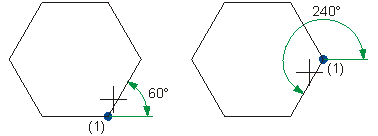

Information, Angle ligne par rapport à l'axe X (2D) Détermine l'angle d'une ligne-élément par rapport à l'axe X positif. |
|
|

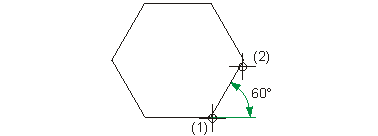

Information, Angle 2 points par rapport à l'axe X (2D) Détermine l'angle d'une ligne par rapport à l'axe X. Les lignes seront déterminées par l'indication de l'apex et d'un point sur le côté. |
|
|
Information, Angle 3 points (2D) Détermine l'angle entre 2 lignes. Les lignes seront déterminées par l'indication de l'apex commun et d'un point sur chaque côté. |
|
|
Information, Angle de centrage (2D) Détermine l'angle de centrage d'un arc de cercle. |
Exemple
L'angle calculé sera assigné au variable système Z2.
