Références externes

Les éléments construits dans une scène contiennent souvent des références à d’autres objets de construction. Ce type de référence entre deux éléments est appelé référence externe.

Exemple :

Dokuszenen\Feature\FREMDVERWEISE 2.SZA

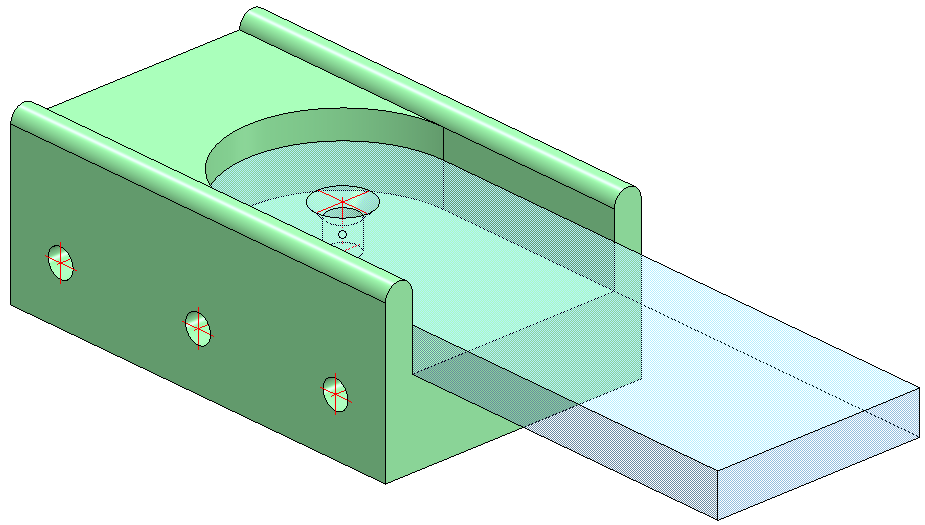

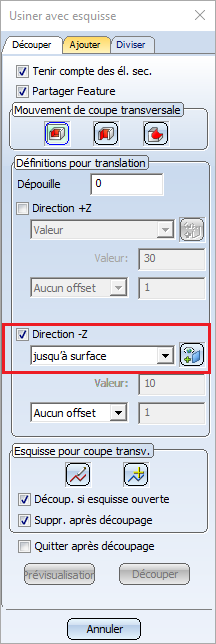

On souhaite ici procéder à un découpage dans le support de montage (en vert) afin de pouvoir y insérer la languette (en bleu et transparente). On utilise pour ce faire la fonction Découper élément, avec translation. Ce découpage doit donc être adapté au positionnement de la languette. Pour définir la profondeur de découpage adaptée, on sélectionne donc la fonction jusqu’à surface ainsi que la surface de la face arrière de la languette.

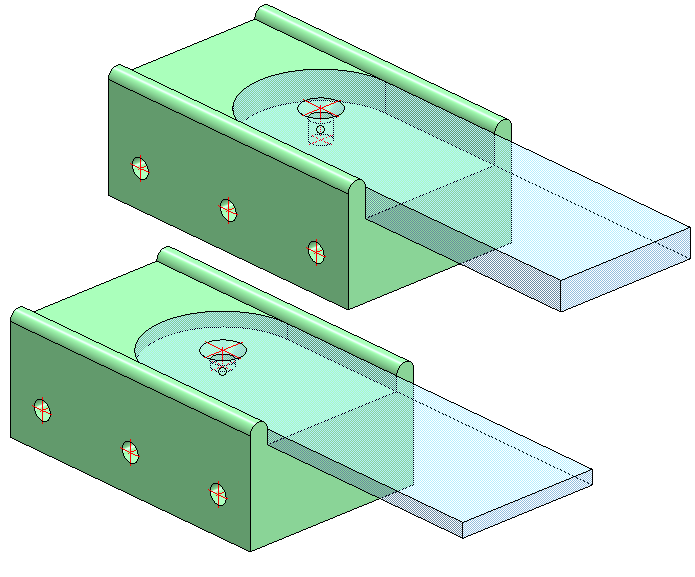

Si la languette est déplacée ou que son épaisseur est modifiée, la profondeur du découpage sera ajustée après recalcul du support de montage :

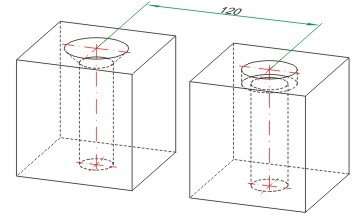

Si on ajoute un perçage à l’élément 2, alors le centre du perçage de l’élément 1 sera défini comme référence externe. Si cet élément de référence voit sa position modifiée, alors le perçage modifiera également sa position de façon à conserver le même écart défini.

Activer et désactiver l’utilisation des références externes

Vous pouvez choisir d’activer ou de désactiver l’utilisation de références externes pour chaque élément et pour chaque référence externe.

Si l’utilisation des références externes est désactivée, les fonctions associées (p. ex. Découper jusqu’à surface) peuvent quant à elles toujours être utilisées. Cependant, les modifications apportées aux références externes ne pourront plus être consignées. Si l’on reprend l’exemple du support de montage et de la languette illustré plus haut, le découpage effectué jusqu’au niveau de la surface de la languette sera bien créé, mais ne sera plus actualisé si la languette est modifiée par la suite. La référence étant toutefois enregistrée dans l’historique du Feature, vous pouvez réactiver ultérieurement l’utilisation des références externes pour cet élément.

La fonction servant à activer et désactiver l’utilisation des références externes pour un élément se trouve dans la barre d'outils de l’onglet Feature du navigateur ICN :

Si elle est activée pour l’élément actif, le bouton sera mis en surbrillance . Si vous survolez l’icône avec le curseur, la bulle d’information Utiliser des références extérieures s’affichera. Si elle est désactivée pour ce même élément, le bouton ne sera pas mis en surbrillance , et la bulle d’information Ne pas utiliser de références extérieures s’affichera à la place. Cliquez sur le bouton pour passer d’un état à l’autre.

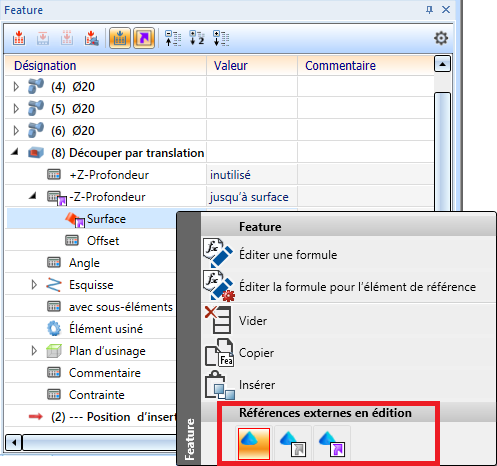

Vous pouvez également définir pour chaque référence externe si elle doit être utilisée ou non. Pour ce faire, ouvrez le menu contextuel en faisant un clic droit sur une référence externe dans l’historique du Feature.

Dans la section Références externes en édition, 3 options s’offrent à vous :

Réglage corps - C’est la valeur par défaut. La référence externe sera utilisée en fonction de la configuration de l’élément.
Ne pas utiliser - Cette référence externe ne sera pas utilisée, quelle que soit la configuration de l’élément.
Utiliser - Cette référence sera toujours utilisée, quelle que soit la configuration de l’élément.

Dans le gestionnaire de configuration, vous pouvez définir si l'utilisation des références externes pour les nouveaux éléments de construction doit être activée ou désactivée par défaut.

Afficher les références externes dans le navigateur ICN

Les références externes sont signalées dans l’historique de Feature par des symboles spécifiques. Si un paramètre du Feature possède une référence externe étant utilisée, l’icône sera affichée. Si la référence externe n’est pas utilisée, l’icône sera grisée().

Références externes
	Option de point	Le milieu ou le point final d’une arête, une arête, le centre d’un cercle, etc., indiqué comme point de placement (pour un perçage standard p. ex).
	Arête	P. ex. une arête devant être arrondie ou sur laquelle une facette doit être pivotée.
	Facette	P. ex. une facette devant être pivotée ou sur laquelle un élément doit être découpé.
	Plan	Le plan peut servir de plan dans un élément, mais il doit être défini par trois points ou deux arêtes droites.
	Esquisse	S'affiche devant l’entrée d’esquisse lorsque le Feature utilise une esquisse possédant des références externes.
	Élément de construction	Autre élément de construction.

Éditer le Feature
