Il est possible de dériver (autrement dit copier) de nouveaux ensembles à partir de l'ensemble (même s'il s'agit d'ensembles de structure) actif. Cela peut s'avérer utile, par exemple, lorsque l'on a besoin d'un ensemble similaire dans une forme légèrement modifiée.
Pour dériver des ensembles, vous disposez des fonctions suivantes :
Dériver, Ensemble(s) actif(s), éléments secondaires inclus et
Dériver, Ensemble(s) actif(s), sans éléments secondaires.
Dériver avec les éléments secondaires
Gestion de dessin > Éléments > Dériver
À l'aide de cette fonction, vous dérivez (copiez) un nouvel ensemble à partir de l'ensemble actif (avec ses éléments secondaires), même si celui-ci se trouve être un ensemble de structure.
Une copie de l'ensemble actif sera donc créée, cependant, les points suivants sont à noter :
- Pour la dérivation, les fiches d'article, les index et les numéros de repère seront supprimés.
- Les documents liés, c'est-à-dire les dessins, ne seront, eux, pas copiés.
- Lorsque vous repérez l'ensemble dérivé, le repérage sera alors fait dans la suite du précédent. En d'autres termes, les deux ensembles et leurs éléments auront des numéros de repère différents, quand bien même ils sont directement après la dérivation toujours identiques.
- Activez l'ensemble de votre choix.
- Exécutez la fonction Dériver . Un aperçu de la copie vous apparaît.
- Déterminez un point d'appui sur l'aperçu. Par un clic droit, vous pouvez appliquer l'origine du système des coordonnées de l'élément.
- Spécifiez maintenant la position du point d'appui (et ainsi la position de la copie) sur la scène. Si vous souhaitez également sélectionner l'origine du système de coordonnées actif, effectuez un clic droit et sélectionnez la fonction Origine.
Un petit exemple :
Admettons la scène suivante contenant un ensemble HEA 450 compose d'un profilé et de deux tôles.

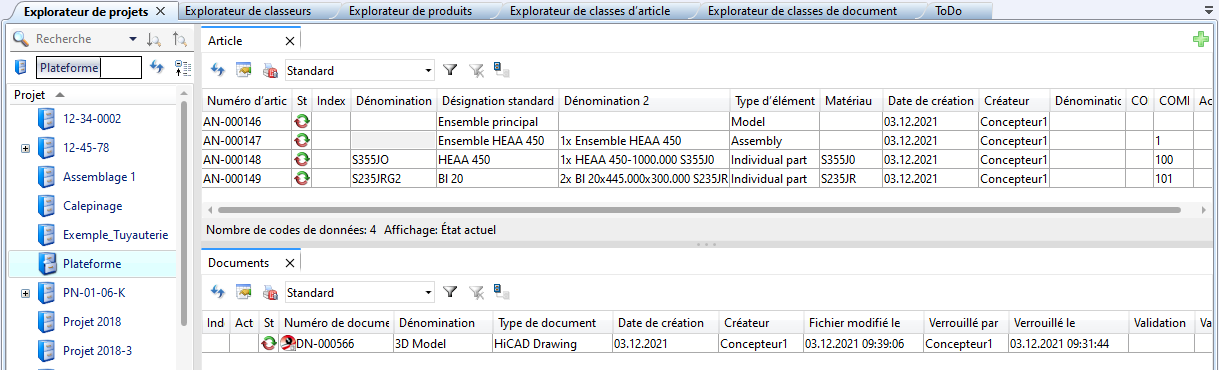

Après le repérage et la sauvegarde, le projet Plateforme (auparavant vide) contient 1 document et 4 articles.

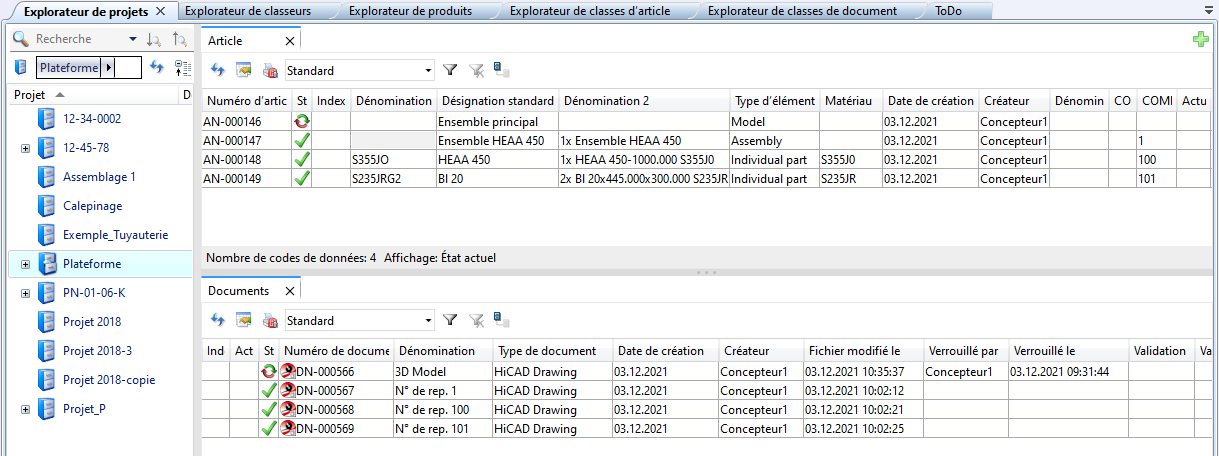

Après avoir créé tous les dessins et leur validation, le projet contient en supplément les fiches d'article et de document des dessins de fabrication.
Lorsque l'on utilise maintenant la fonction Dériver sur l'ensemble HEA 450, on obtient une copie de cet ensemble. Les numéros de repère et les fiches d'article sont alors supprimés.

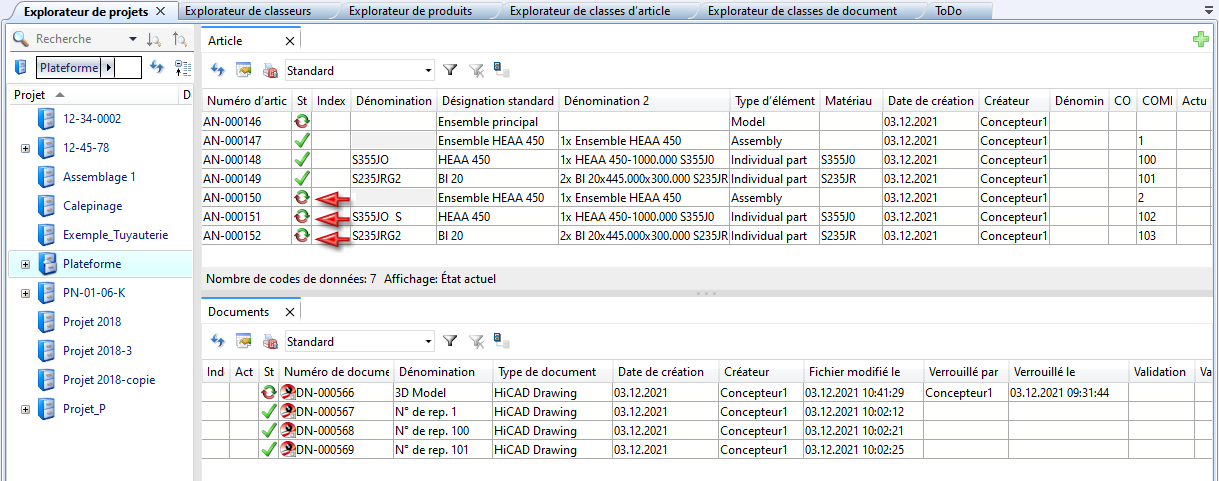

Si l'on effectue maintenant le repérage et que l'on sauvegarde la scène, de nouvelles fiches d'article sont alors créées pour la copie. Le statut de validation est défini comme "En cours".
À savoir :
- La fonction permet également une sélection multiple des éléments. Dans ce cas, HiCAD vous demandera pour chacun des ensembles de déterminer un point d'appui, puis la position de chacun de ces points d'appui sur la scène.
- Les ensembles principaux ne peuvent pas être dérivés.
Dériver sans les éléments secondaires
Gestion de dessin > Éléments > Dériver : Ensemble(s) actif(s), sans éléments secondaires
De la même manière que pour la fonction Dériver avec les éléments secondaires, l'ensemble sera ici copié, à quelques différences près :
- Les fiches d'articles, les index et les numéros de repère des éléments secondaires sont conservés.
- Le statut de workflow des éléments secondaires est conservé.
- Les liens des éléments secondaires vers les dessins sont conservés.
Cette fonction prend tout son sens lorsque l'on souhaite insérer à nouveau un ensemble validé et y ajouter un nouveau profilé, sans que les éléments secondaires soient modifiés.
Lorsque l'on procède au repérage de l'ensemble dérivé, le repérage de l'ensemble prendra la suite du précédent, les éléments secondaires conservent leurs numéros de repère d'origine.

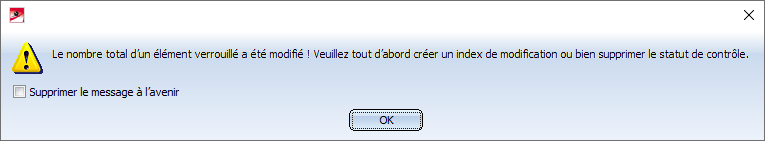

Cette fonction ne peut être utilisée en toute logique que si dans le Gestionnaire de Configuration, sous PDM > Gestion de dessin > Dessins de fabrication, le paramètre Considérer le nombre total dans le dessin de fabrication indique la valeur Non. Dans le cas contraire, le message suivant apparaît au moment d'enregistrer la scène :
Après avoir cliqué sur OK, les éléments secondaires correspondants sont listés à titre d'information. Pour ces éléments secondaires de l'ensemble copié, il vous faut créer un index de modification ou modifier le statut de workflow, ce qui rendrait alors la fonction inutile par principe.
