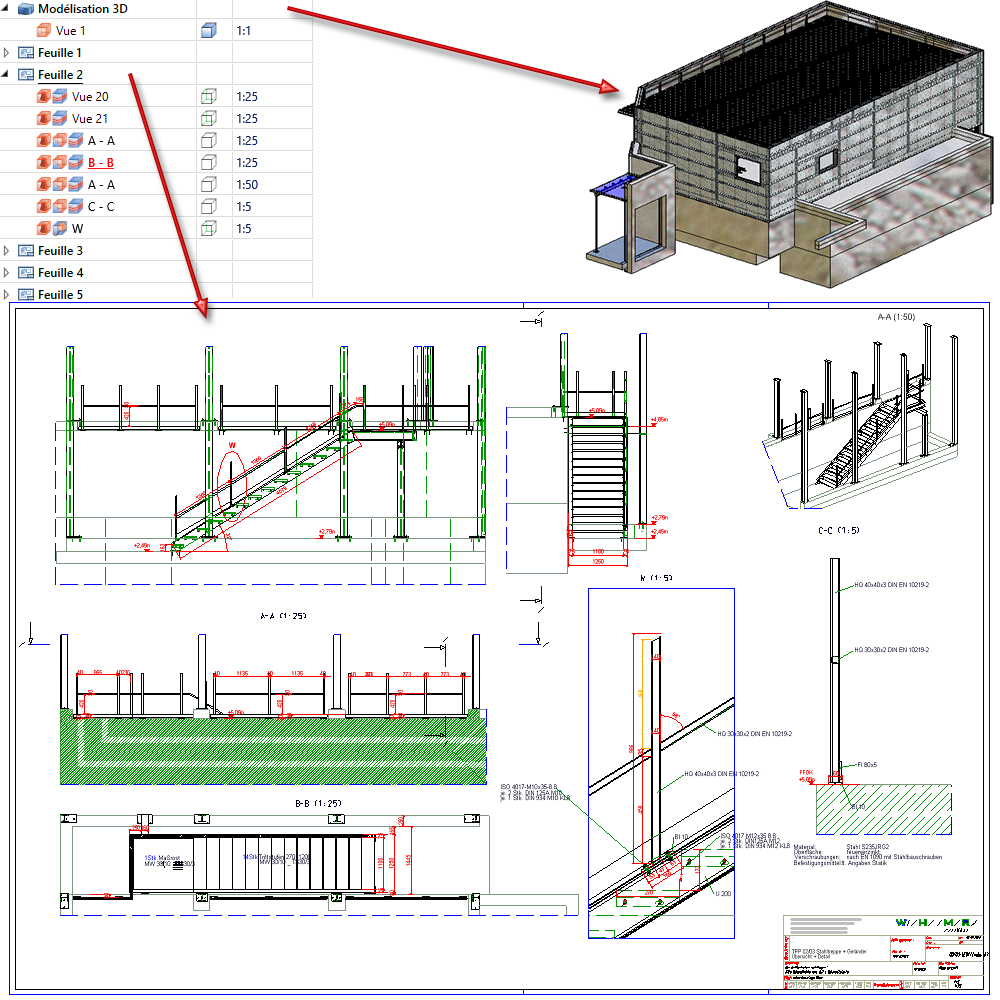

Dans la pratique, il arrive souvent que les dessins d'aperçu d'une scène auront été créés manuellement dans sa propre zone de feuille. Ces dessins montrent par exemple des vues en coupes, des vues de coupe partielle, des vues interrompues, des vues de détail, etc., ceci afin de clarifier la conception de la modélisation. Lors de la création de documentation de fabrication externe, ces zones de feuille ne seront pas prises en compte.
Scène de charpente métallique Wilhelmer, Olbnitz, Autriche
Pour pouvoir gérer dans HELiOS la documentation avec la modélisation correspondante, HiCAD offre la possibilité de créer automatiquement et directement à la sauvegarde d'une scène un fichier PDF, DXF et/ou DWG pour chacune des zones de feuille ou de modélisation.

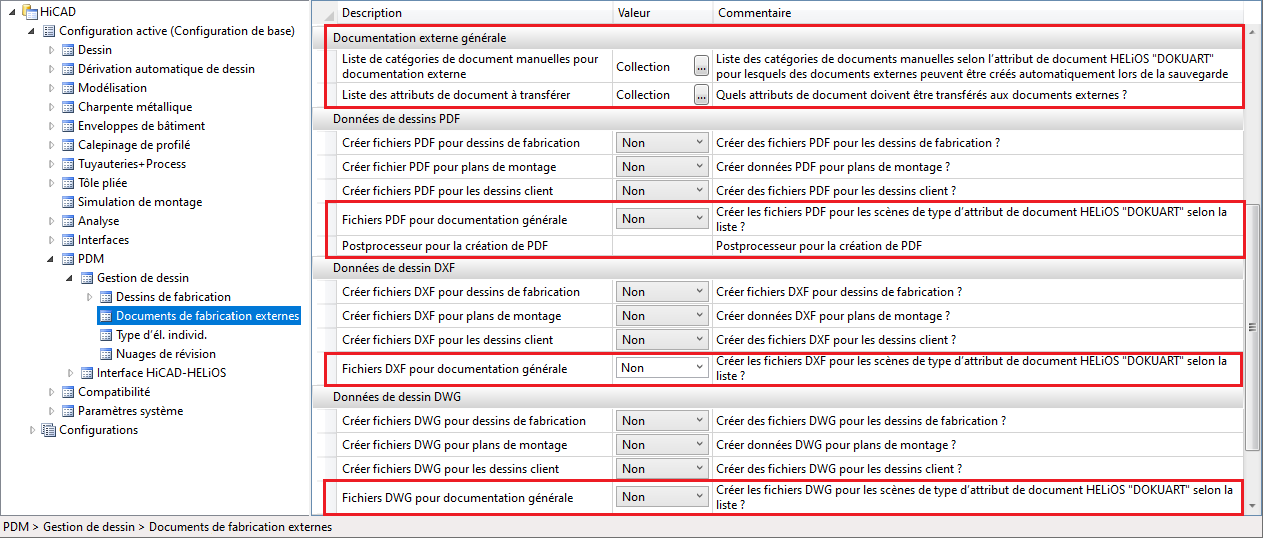

La définition des formats générés se fait via le Gestionnaire de Configuration ISD. Les paramètres correspondants y sont disponibles sous PDM > Gestion de dessin > Documents de fabrication externes.
Documentation externe générale
Vous déterminez ici pour quelles scènes la documentation externe doit être créée automatiquement et quels attributs doivent être transférés à ces documents.
- Liste de catégories de document manuelles pour documentation externe

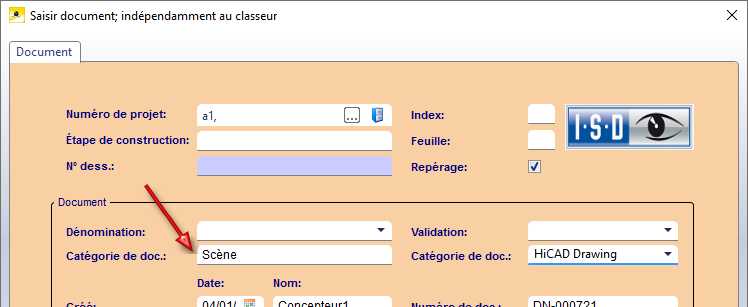

- L'attribut de document DOKUART définit pour quels documents la documentation externe doit être créée automatiquement lors de la sauvegarde de la scène. Ceci est normalement spécifié lorsqu'une nouvelle scène est créée. Le paramètre par défaut est Scène. Il peut, bien entendu, être modifié individuellement.
Le texte saisi ici est affecté à l'attribut de document DOKUART.
Vous pouvez spécifier quels documents devront être créés automatiquement pour la documentation externe au moment de sauvegarder la scène au moyen de l'attribut de document DOKUART. Cliquez sur le symbole

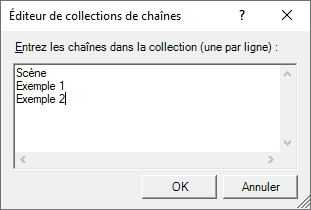

et saisissez ensuite les catégories de document de votre choix. Une catégorie de document doit être indiquée par une ligne, par exemple :
À titre d'exemple, cette liste indiquera que pour tous les documents avec la catégorie de document (attribut DOKUART) Scène, Exemple 1 et Exemple 2, la documentation externe pourra être créée automatiquement. Veuillez également prendre note des Paramètres pour la génération des numéros de dessin.
- Liste des attributs de document à transférer
Vous déterminez ici quels attributs de document devront être transmis aux fichiers externes. Pour ce faire, cliquez sur le symbole et entrez les attributs de votre choix (un attribut par ligne).

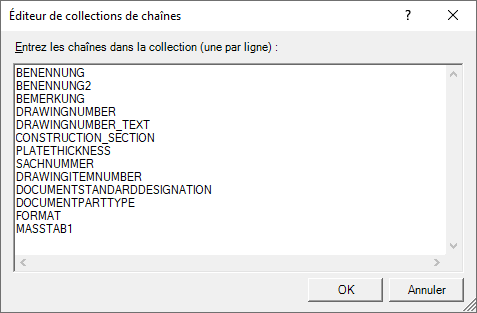

Les attributs de l'image ci-dessous sont prédéfinis. Vous pouvez modifier la liste à votre convenance.
Données PDF/DXF/DWG pour la documentation générale
Pour activer la création automatique de la documentation pour les catégories de documents énumérés ci-dessus, vous devez régler les paramètres souhaités sur Oui. Pour créer des fichiers PDF, vous avez également besoin d'un programme approprié tel que Ghostscript. Veuillez noter cependant que ce programme n'est pas fourni avec HiCAD. Vous devez ensuite entrer le post-processeur approprié pour la création de PDF sous Postprocesseur pour la création de PDF, par exemple :
C:\Tools\gs\gs9.18\bin\gswin64c -dNOPAUSE -dBATCH -dPDFA -sDEVICE="pdfwrite" -sOutputFile="<FilePath><FileName>.pdf" <CurrentFile>.
Si tous les paramètres sont définis comme souhaité dans le Gestionnaire de Configuration, la prochaine fois que HiCAD est lancé avec la Gestion de dessin, la procédure suivante est exécutée :
- Lors de l'enregistrement de la scène, le système vérifie si la catégorie de document de la scène existe dans la liste contenue dans le Gestionnaire de Configuration.
- Si c'est le cas, non seulement la scène est enregistrée, mais la zone de modélisation ou de feuille active est également créée en tant que fichier PDF, DXF et/ou DWG.
- Les fichiers créés sont affectés au même projet que la scène et y sont stockés - selon le format - dans un sous-dossier (par exemple PDF ou DXF).
- Les fichiers créés se voient attribuer comme numéro de dessin celui de la scène.
Nota bene :
Seule la zone de modélisation ou de feuille active lors de la sauvegarde de la scène est prise en compte et un seul document au format sélectionné est géré par HELiOS. Par exemple, si la création PDF est activée dans le Gestionnaire de Configuration et que la feuille 1 est active lors de l'enregistrement de la scène, un fichier PDF de la feuille 1 sera créé. Si la feuille 2 de la scène est active lors de la prochaine sauvegarde, le fichier PDF de la feuille 1 sera écrasé et contiendra alors le contenu de la feuille 2.
