Transformer un élément

Éléments 2D > Transformer

Les fonctions de transformation permettent de déplacer l’élément actif ainsi que les éléments secondaires qui y sont rattachés, et de modifier la forme, l’emplacement et la taille des éléments. L’élément d’origine sera supprimé et remplacé par l’élément transformé. Les modifications sont toujours apportées à l’élément actif.

Lorsqu’un élément possédant des cotes de segments (attribuées à des points) est transformé, alors les cotations de chaque élément sont corrigées afin de correspondre aux nouvelles mesures, en commençant par les points de cote des éléments à transformer lorsqu’ils sont attribués à plusieurs éléments.

Tant que les cotes sont attribuées à des points, l’élément auquel une cote de segment appartient n’a aucune influence sur le résultat final de la transformation. Pour des raisons relatives à la performance et l’intégrité de la structure, il est toutefois fortement recommandé d’attribuer la cotation à l’élément auquel elle correspond.

Si vous ne souhaitez pas que les cotations soient automatiquement corrigées, vous devez alors désactiver l’algorithme correspondant dans le gestionnaire de configuration sous Paramètres système > Annotations > Cotations 2D > Définissez ensuite la valeur sur 0 (celle-ci est définie par défaut sur 1).

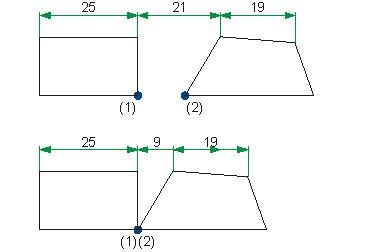

Transformation avec cotations
Le point (2) est déplacé au niveau du point (1). Les cotations sont ensuite corrigées afin de correspondre aux nouvelles mesures.

Vous pouvez appeler les différentes fonctions de transformation en faisant un clic droit sur l’élément.

Transformer un élément
	Déplacer l’élément, esquisser
Menu déroulant Déplacer
	Déplacer l’élément, libre		Déplacer et faire pivoter l’élément
	Dernière valeur de transformation Cette fonction répète la dernière transformation exécutée sur un autre élément.
	Faire pivoter l’élément, esquisser
Menu déroulant Rotation
	Faire pivoter l’élément, progressivement		Faire pivoter l’élément, via angle
	Refléter l’élément, sur la ligne
Menu déroulant Refléter
	Refléter, via 2 points
	Mettre à l'échelle; de façon uniforme
Menu déroulant Mettre à l'échelle
	Mettre à l'échelle l’élément de façon uniforme, avec annotation+cotation		Mettre à l'échelle l’élément, X-Y
	Mettre à l'échelle l’élément, X-Y, avec annotation+cotation
