Créer une annotation de grille individuelle

Charpente métallique > Autres Fonctions > Param. > Annotation de grille > Créer une annotation de grille, individuel

Cette fonction permet d'annoter individuellement les axes uniques (isolés) d'une grille 3D.

Une fois la fonction lancée, identifiez l'axe de la grille de Charpente métallique que vous souhaitez annoter.

Établissez la position de l'annotation en définissant un point d'ancrage. À cet effet apparaîtra le symbole

. Veuillez noter que le point d'ancrage se situe toujours sur l'axe choisi ou sur son extension.

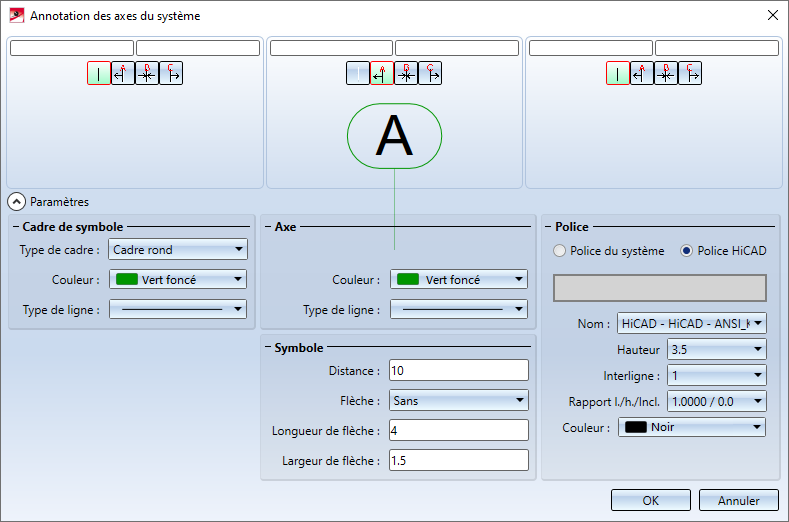

HiCAD affiche la fenêtre de dialogue Annotation d'axes du système. Dans cette fenêtre, établissez les paramètres pour l'annotation de grille. Il s'agit donc du texte, de la représentation du cadre de symbole, des couleurs et types des lignes d'annotation, de la police (type, couleur, taille) et bien d'autres. L'utilisation de la fenêtre est similaire à celle de la fonction Créer une annotation de grille.

Établissez les paramètres de votre choix, puis quittez la fenêtre en cliquant sur OK. HiCAD génère alors l'annotation souhaitée. Vous avez ensuite la possibilité de sélectionner d'autres axes à annoter ou bien de terminer la fonction en cliquant sur le bouton molette de la souris (BMS).

À savoir :

Lorsque vous prenez l'annotation d'axe de la grille 3D en référence dans une annotation d'axes système, alors l'annotation d'axe système sera également ajustée dans le cas de modifications ultérieures effectuées avec la fonction Paramètre de grille.

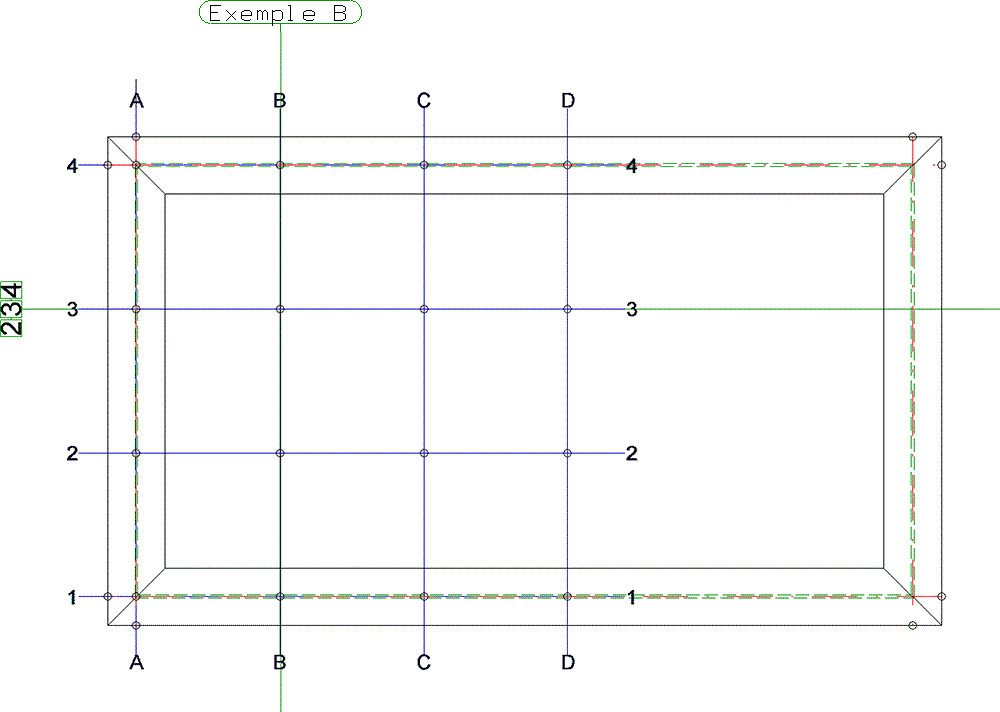

Grâce à la fonction, les annotations pour les sous-systèmes de grilles peuvent aussi être générées. Après avoir lancé la fonction, sélectionnez l'arête du sous-système de grille. L'annotation sera directement générée. Auquel cas, les paramètres établis pris en compte pour la représentation sont ceux dans l'éditeur de configuration sous Dessin > Annotations > Annotations de grille.
