Projet : Charpente métallique

Paramètres pour sous-systèmes de grille

Éditeur de configuration

Déterminez les paramètres pour les sous-systèmes de grille dans l'éditeur de configuration (isdconfigeditor.exe), à savoir :

• Les couleurs et type de ligne
• Les paramètres pour l'annotation automatique des sous-systèmes de grille pour la dérivation de dessin
• Les paramètres pour l'annotation manuelle du sous-système de grille

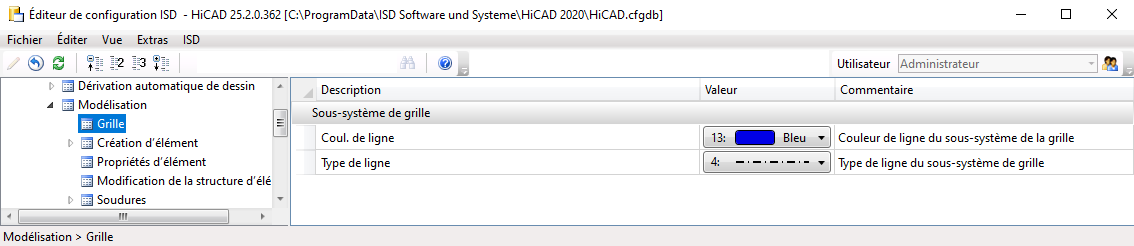

Couleurs et type de ligne

Paramètres pour l'annotation automatique des sous-systèmes pour la dérivation de dessin

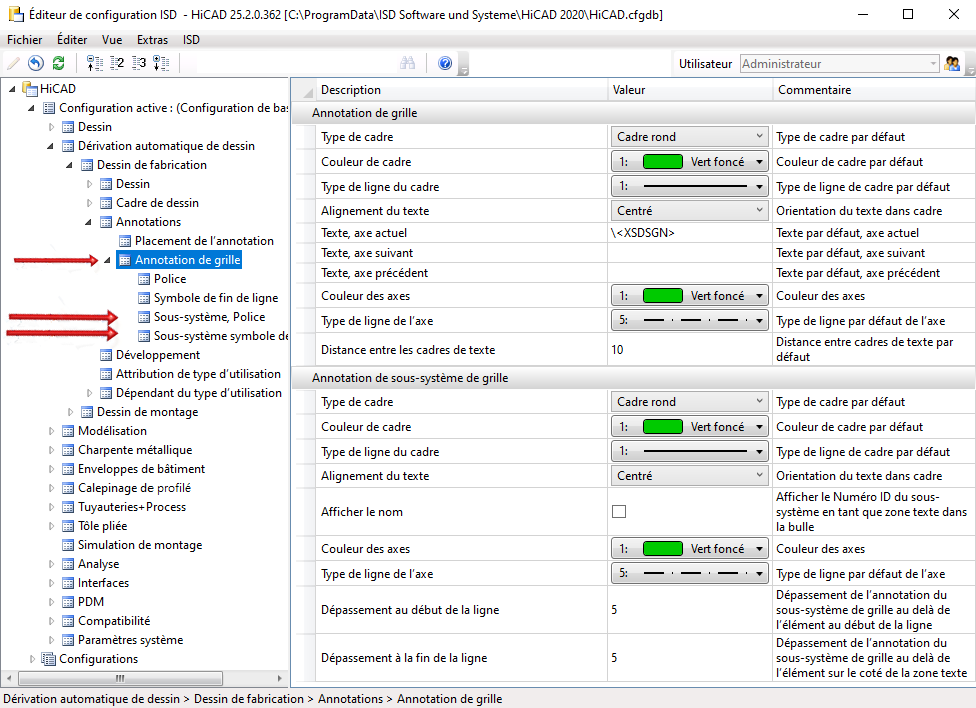

L'annotation automatique des sous-systèmes de grille est seulement possible pour la dérivation de dessin. Établissez les paramètres relatifs à l'annotation automatique dans l'éditeur de configuration, via la rubrique Dérivation automatique de dessin > Dessin de fabrication > Annotations > Annotation de grille.

Annotation de grille

Définissez les paramètres pour l'annotation des sous-systèmes de grille présents dans la section Annotation de sous-système de grille (partie droite de la fenêtre). Il s'agit de :

• La couleur et type de ligne des axes
• Le dépassement au début et à la fin de la ligne. À la création de celle-ci, la ligne est rallongée, dépassant ainsi l'élément de construction selon la valeur indiquée.
• Afficher le nom
  Si cette case est cochée, alors le numéro ID du sous-système de grille sera inscrit dans la zone de texte de la bulle.
• L'alignement du texte dans le cadre
• Type, couleur et type de ligne du cadre autour du nom.

Police de caractère du sous-système

Ici, vous pouvez établir les paramètres relatifs aux textes des annotations :

• La police
• Le numéro de police (pour polices HiCAD uniquement)
• La couleur et taille de police
• La strate
• L'alignement et l'angle de rotation
• Le rapport de forme/l'angle d'inclinaison et le facteur d'amplitude (pour polices HiCAD uniquement)
• L'épaisseur de police (seulement pour les polices du système d'exploitation).

Symbole de fin de ligne pour sous-système

Grâce à ces paramètres, vous pouvez définir le type, la hauteur ainsi que la longueur du symbole.

Paramètres pour l'annotation manuelle de sous-systèmes de grille

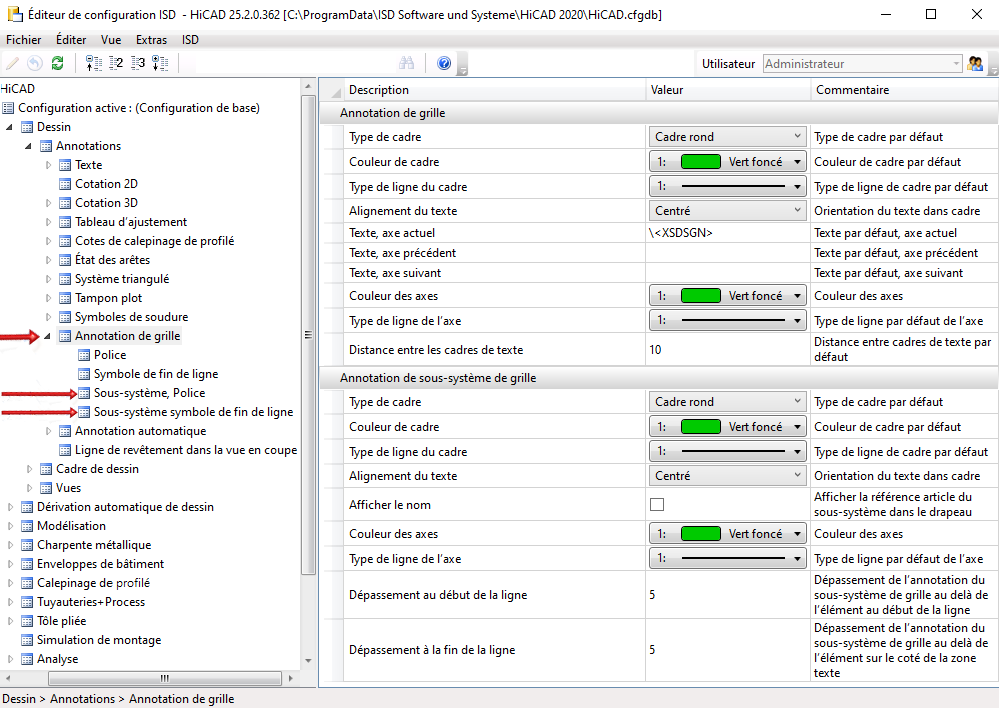

Vous trouverez les paramètres se référant aux annotations manuelles des sous-systèmes de grille dans l'éditeur de configuration, via Dessin > Annotations > Annotation de grille.

Les paramètres disponibles correspondent à ceux de l'annotation automatique.
