Projet : Charpente métallique

Jonction de panne (1207) - 1 poutre/2 profilés

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Général > Jonction de panne (1207)

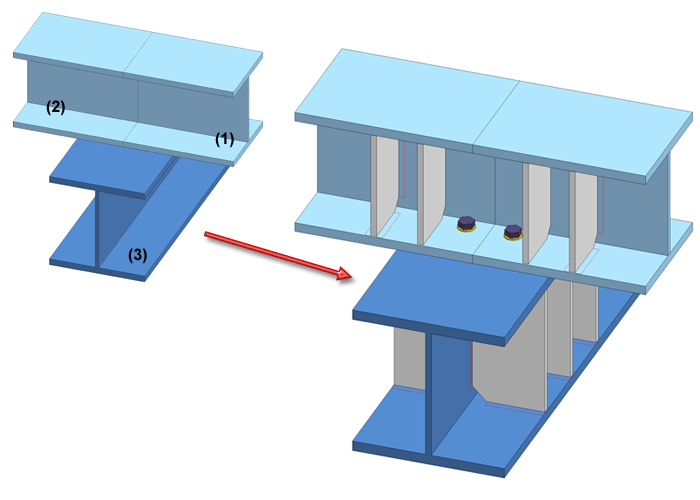

À l'aide de cette variante de design, vous vissez deux profilés (pannes) et une poutre avec 4 vis maximum. Pour renforcer la structure, vous pouvez insérer jusqu'à 3 raidisseurs au niveau de la panne et de la poutre.

Identifiez les deux profilés à joindre (les pannes).
Identifiez la poutre.

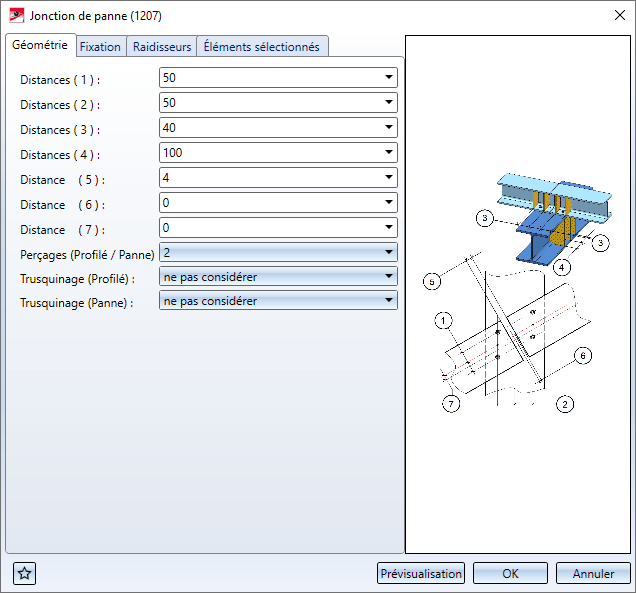

La fenêtre de dialogue Jonction de panne (1207) s'ouvre alors.

Le fonctionnement est le même que pour la Jonction de panne (1206).

Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
