Projet : HiCAD Enveloppes de bâtiment
Arborescence du catalogue modifiée
Le catalogue Normes d'usine > Produits semi-finis (utilisateur) > Bâtiment, fourni par ISD, a été déplacé dans le catalogue Normes d'usine > Matériaux de construction (utilisateur). Si vous avez stocké vos propres catalogues ou tableaux dans Normes d'usine > Produits semi-finis (utilisateur), ce catalogue a alors été renommé en USER_HALBZEUGE_TO_DELETE, afin de vous permettre de déplacer vos données à un autre endroit du catalogue. Si le catalogue était vide par contre, il aura simplement été supprimé.

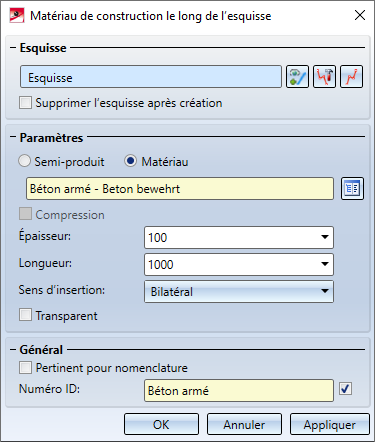

Au moyen des nouvelles fonctions Matériau de construction le long de l'esquisse, Matériau de construction depuis la coupe transversale et Matériau de construction depuis les bords, il est désormais possible de créer les matériaux de construction généraux dans une scène. Le mode de fonctionnement de ces fonctions est similaire à celui des fonctions d'Isolation.
Dans la fenêtre de dialogue Feuille, vous avez désormais la possibilité d'influencer le Numéro ID de la feuille créée. Vous avez alors le choix entre saisir votre propre Numéro ID et, lorsque vous utilisez un produit semi-fini issu du catalogue, de reprendre le même Numéro ID du catalogue.

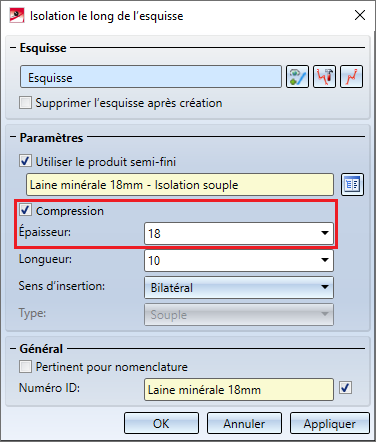

Avec les fonctions Isolation le long de l'esquisse et Isolation depuis les bords, il est maintenant possible, à l'utilisation d'un produit semi-fini, de la comprimer à une autre épaisseur. Un exemple pour ce type d'utilisation est quand on veut insérer dans un espace de 55 mm de large un matériau d'isolation d'une largeur de 60 mm.
Dans la Fenêtre d'ancrage Fonctions bâtiment, le chemin d'accès Bâtiment, général > Bâtiment - Vues en coupe (3D) a été renommé en Bâtiment, général > Plan de détail et de coupe.

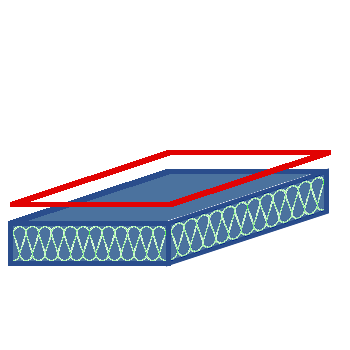

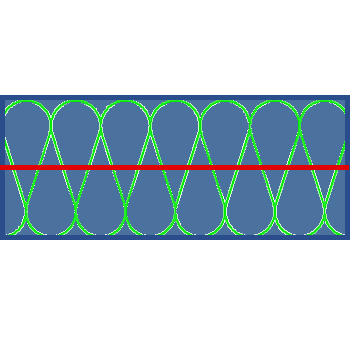

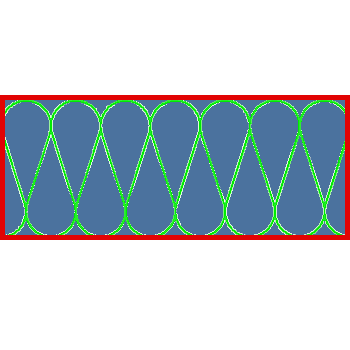

La fonction de création d'une isolation a été améliorée et divisée en trois parties :
Vous la retrouvez dans la Fenêtre d'ancrage Fonctions bâtiment sous Bâtiment, général > Plan de détail et de coupe.

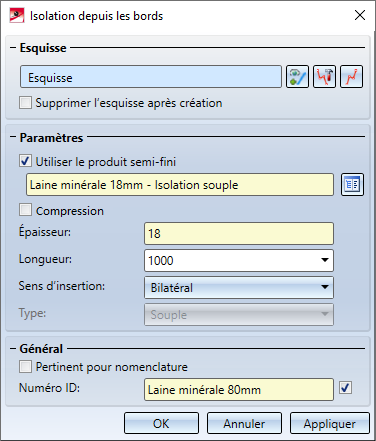

À l'origine de la création de l'isolation, vous avez toujours besoin d'une esquisse. Pour le long de l'esquisse, cette esquisse doit comporter une chaîne d'arêtes tangentielle ouverte. Les deux autres fonctions ont besoin d'une chaîne d'arêtes fermée. Dans la fenêtre de dialogue, vous avez la possibilité soit d'utiliser un produit semi-fini du catalogue, soit de définir les paramètres de l'isolation manuellement.
Les produits semi-finis du bâtiment tels que les isolations et les feuilles se trouvent à partir de HiCAD 2021 dans le catalogue Normes d'usine > Produits semi-finis (utilisateur).
Dans la fonction
Verre laminé, il est désormais possible d'insérer des vitres dans des étendues de verre non fermées. Pour cela, il faut soit identifier un point dans l'étendue de verre, soit après un clic droit de la souris et avoir choisi l'option Sélectionner directement les profilés de verre de sélectionner deux profilés de verre, lesquels pouvant également être parallèles.

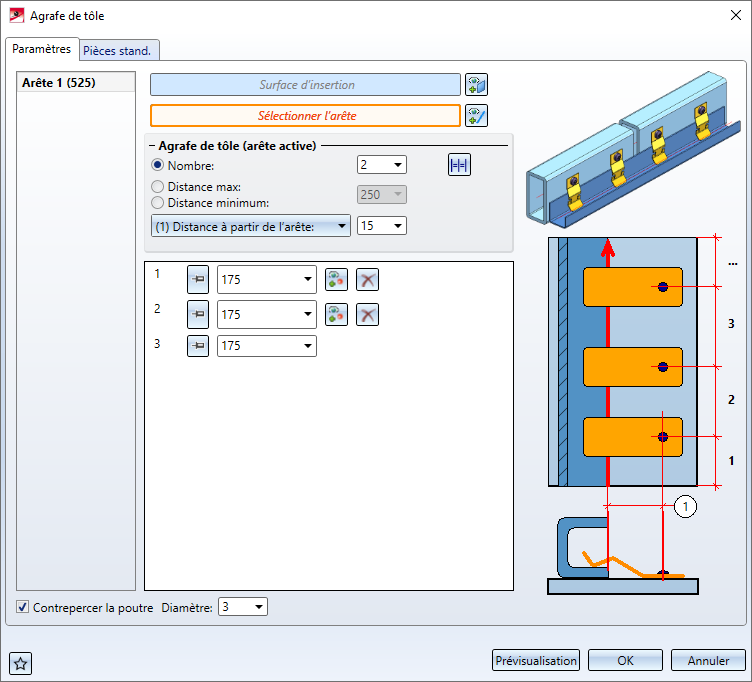

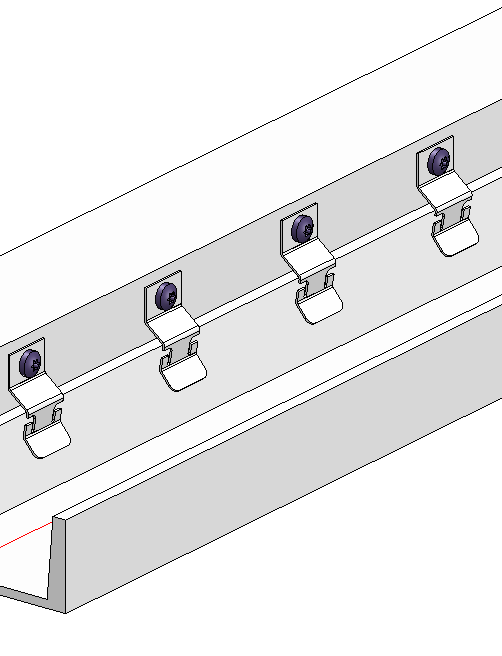

La nouvelle fonction Agrafes de tôle vous permet de connecter entre eux deux profilés ou plus au moyen d'agrafes de tôle.
|
