Feuille

Fenêtre d'ancrage Fonctions bâtiment > Bâtiment, général > Plan de détail et de coupe > Feuille

Cette fonction dépose une feuille le long d'une chaîne d'arêtes depuis une esquisse.

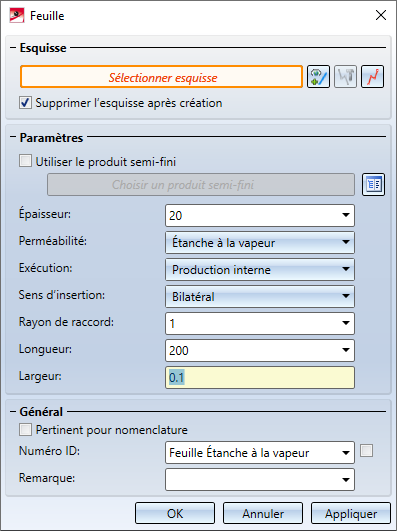

Après le lancement de la fonction via Fenêtre d'ancrage Fonctions bâtiment > Bâtiment, général > Plan de détail et de coupe > Feuille , la fenêtre de dialogue Feuille s'ouvre :

Esquisse

Dans l'encart de la fenêtre Esquisse, vous pouvez sélectionner l'esquisse qui servira de base pour la nouvelle feuille. Cette fonction est par défaut active au lancement de la fenêtre, aussi longtemps qu'une esquisse présente sur la scène n'est pas activée. Dans ce cas, c'est cette esquisse présente qui sera utilisée. Les boutons affichés offrent les possibilités suivantes :

Si la case Supprimer l'esquisse après création est cochée, l'esquisse qui aura été utilisée sera supprimée après la création de la feuille.

Paramètres

Dans l'encart de la fenêtre Paramètres, vous pouvez définir les paramètres de la feuille à créer.

En cochant la case Utiliser le produit semi-fini , vous pouvez sélectionner à partir du champ Choisir un produit semi-fini situé dessous un semi-produit dans le catalogue. Ceux-ci y sont stockés dans Normes d'usine > Feuilles. Les champs Épaisseur, Perméabilité et Exécution seront alors remplis par les valeurs du semi-produit et ne pourront plus être modifiés manuellement. En outre, le nom du semi-produit est entré comme Numéro ID de la feuille créée. HiCAD vérifie alors que la largeur de la feuille n'est pas plus grande que la Largeur qui est nécessaire pour la chaîne d'arêtes sélectionnée.

Dans le champ Perméabilité, vous avez le choix entre Étanche à la valeur et Perméable à la valeur.

Comme Exécution, vous pouvez choisir entre Disponible sur site(tel que mortier, béton) et Production interne.

Le Sens d'insertion spécifie comment la feuille devra être placée par rapport à la direction de Z de l'esquisse. Bilatéral place le milieu de la feuille sur l'esquisse. C'est alors qu'une moitié se trouve "devant" et une autre moitié se trouve "derrière" l'esquisse. -Z place la feuille complètement "derrière" l'esquisse, +Z complètement "devant" l'esquisse. Au choix d'une option, un aperçu de la feuille créée s'affiche sur la scène.

Rayon de raccord détermine le rayon à partir duquel la feuille sera créée aux coins de l'esquisse afin de simuler une courbure de la feuille autour de ce coin.

La valeur dans le champ Largeur ne peut être modifiée, mais il indique la largeur calculée de la feuille créée. Cette valeur inclut le rayon de raccord des coins de l'esquisse.

Général

Dans l'encart de la fenêtre Général, vous avez la possibilité de définir la feuille créée comme élément Pertinent pour nomenclature et d'indiquer une Remarque de votre choix.

Vous pouvez par ailleurs définir un Numéro ID pour la feuille à créer. Si vous utilisez un produit semi-fini du catalogue, vous pouvez reprendre le même Numéro ID du catalogue en cochant la case Depuis catalogue. Si vous n'utilisez pas un produit semi-fini du catalogue, cette coche n'a aucun effet et le Numéro ID saisi sera alors utilisé.

Après un clic sur OK, la feuille ainsi paramétrée est générée. Si sa création ne peut pas être exécutée par HiCAD, un symbole d'avertissement s'affiche au niveau du bouton. En déplaçant votre souris sur ce symbole, une description de l'erreur s'affiche.
