Projet : HiCAD Calepinage des éléments

Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 5

Étape 5 : Préparer la sous-structure pour les connexions

Pour la sous-structure également, une information de connexion doit avoir lieu. Toutefois, aucun usinage n'est prévu ici pour l'instant. Ici aussi, veillez à traiter l'élément dans l'ensemble Variantes et non les éléments créés par la sous-structure.

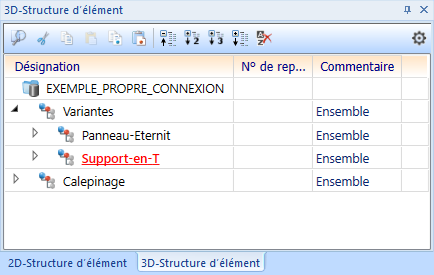

• Sélectionnez l'ensemble Support-en-T.

• Activez la fonction de la fenêtre d'ancrage Fonctions bâtiment > Calepinage d'élément > Paramètres de connexion.

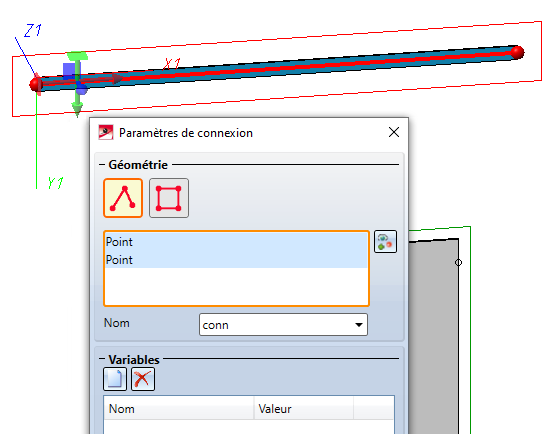

• Capturer comme premier point le point médian de l'arête supérieure du bord gauche.
• Le deuxième point sera sélectionné via l'option de points R et la saisie des coordonnées length 0 0 à l'autre extrémité du profilé. La spécification relative avec la variable length garantit que le point sera toujours situé à l'autre extrémité du profilé en cas de changement de sa longueur.
• Saisissez comme nom ici conn (ici vous pouvez également utiliser connexion, comme vous l'avez fait pour le calepinage d'élément. Il n'y a aucune raison technique d'utiliser un nom différent ici). Cliquez sur OK pour fermer la fenêtre.

• Enregistrez l'élément. Procédez comme décrit dans les deux derniers paragraphes de l'étape 1 : Créer une variante pour le calepinage d'élément. Vous pouvez ignorer le message indiquant que l'entrée du catalogue ne peut pas être modifiée ; répondez à la question, si vous voulez écraser le fichier par Oui.

Prochaine étape : Actualiser Sous-structure, Calepinage d'élément et Connexion
