Projet : HiCAD Calepinage des éléments

Exemple : Création d'éléments à l'aide de paramètres de connexion - Étape 1

Étape 1 : Créer une variante pour le calepinage d'élément

La création d'éléments de calepinage personnels est décrite en détail dans Éléments de calepinage spécifiques client. Nous précisons donc ici uniquement les étapes indispensables.

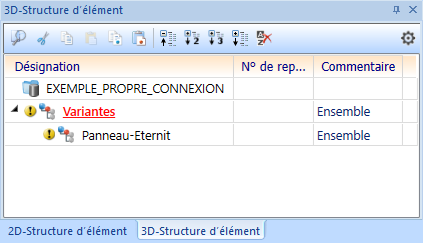

• Créez un ensemble au nom de Variantes. Créez dans cet ensemble un autre ensemble au nom de Panneau-Eternit.

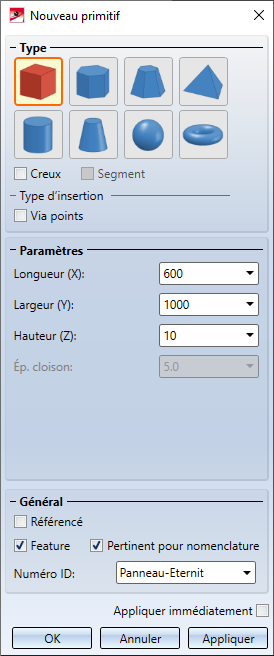

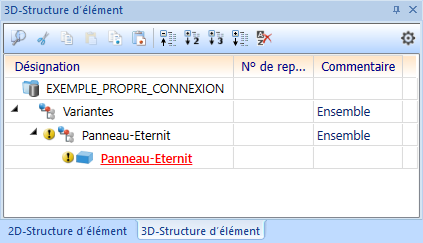

• Créez dans cet ensemble un parallélépipède au moyen de Standard 3D > Primitif. Indiquez pour ces dimensions les valeurs suivantes dans les champs de saisie :
• Longueur (X) : 600
• Largeur (Y) : 1000
• Hauteur (Z) : 10

• Cliquez dans l'ICN sur l'ensemble Panneau-Eternit avec le bouton droit de la souris et sélectionnez dans le menu la fonction Propriétés > Variables d'élément.

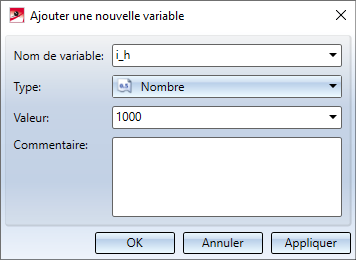

• Cliquez sur le bouton Ajouter une nouvelle variable et créez une variable au nom de i_h, Type Nombre, Valeur 1000. Ainsi qu'une autre variable au nom de i_l avec la valeur de 600.

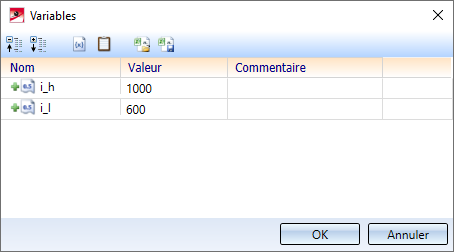

• Fermez la fenêtre Variables par un clic sur OK.

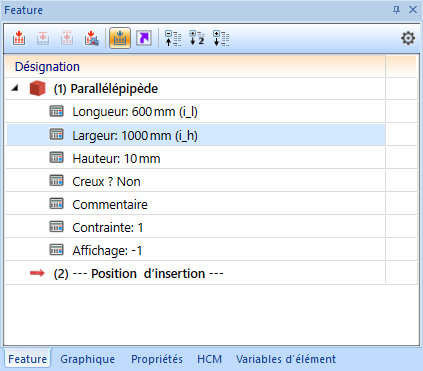

• Sélectionnez le parallélépipède. Dans la fenêtre Feature de l'ICN, vous trouvez l'entrée de Feature Parallélépipède. Déployez son arborescence. Double-cliquez sur l'entrée Longueur: 600 et indiquez dans la fenêtre qui s'ouvre i_l. Procédez de la même façon pour l'entrée Largeur: 1000 pour lui attribuer la valeur i_h.

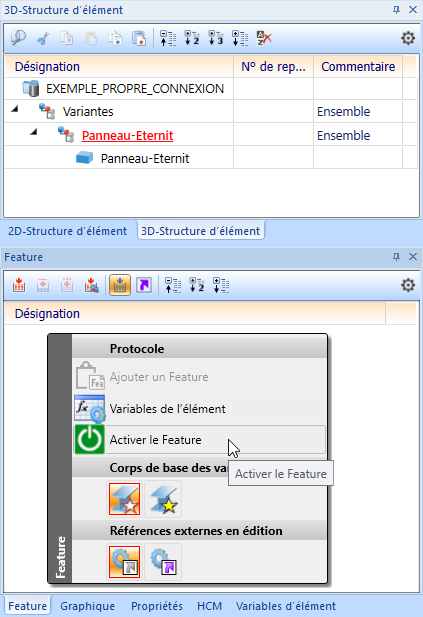

• Sélectionnez l'ensemble Panneau-Eternit. Celui-ci ne possède encore aucun historique de Feature, c'est pourquoi il vous faut l'activer : cliquez ici avec le bouton droit de la souris dans la zone vide de la fenêtre de l'onglet Feature dans l'ICN et sélectionnez la fonction Activer le Feature.

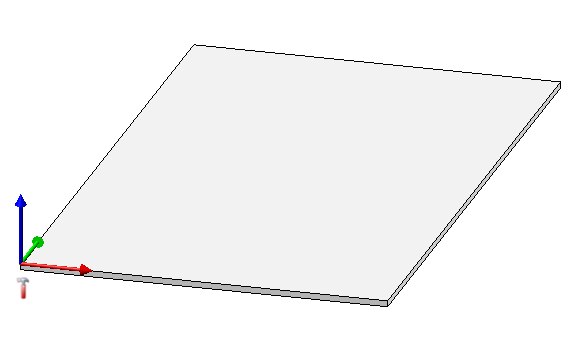

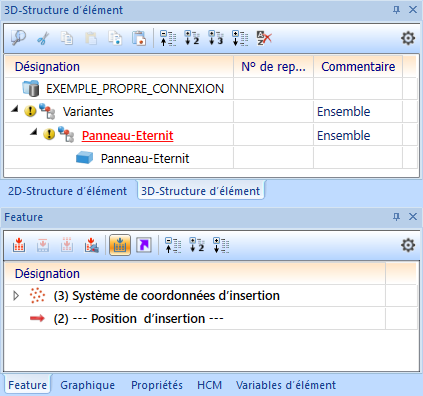

• Allez maintenant dans la barre de menus Scène > Divers > SC universel > Définir le SC d'insertion, puis identifiez l'un après l'autre les points en bas à gauche, en bas à droite et en haut à gauche de la face supérieure du parallélépipède.

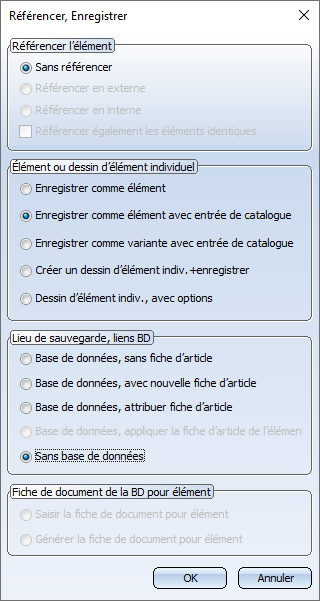

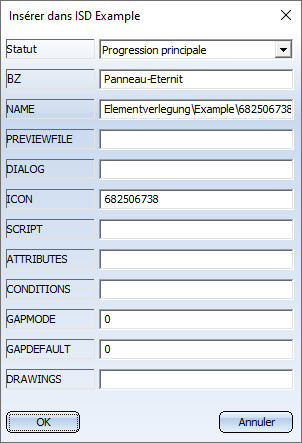

• Le parallélépipède est maintenant prêt pour être enregistré dans le catalogue pour un futur calepinage d'élément. Sélectionnez l'ensemble Panneau-Eternit et activez la fonction Scène > Enreg./Référencer > Élément (Référencer l'élément, Enregistrer, Dessin d'élément individuel). Dans la fenêtre qui apparaît, cochez Sans référencer, Enregistrer comme élément avec entrée de catalogue et Sans base de données.

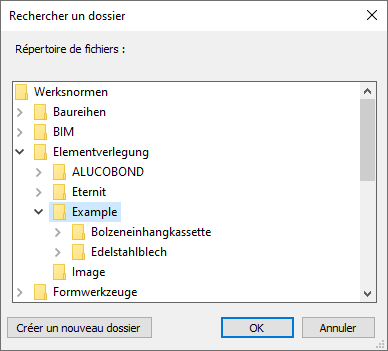

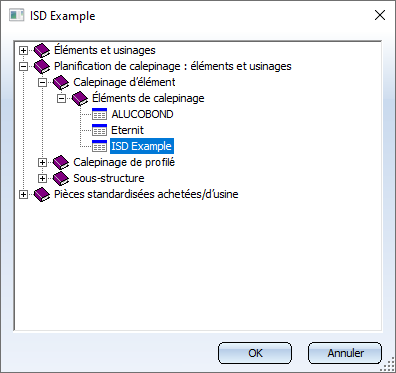

• Comme répertoire de données, sélectionnez Werksnormen\Elementverlegung\Example, comme catalogue Planification de calepinage : éléments et usinages \Calepinage d'élément\Éléments de calepinage\ISD Example. Vous pouvez reprendre les données qui apparaissent telles quelles ; un bitmap ne doit pas être créé.

Prochaine étape : Créez une variante pour la sous-structure
