Projet : HiCAD Calepinage des éléments

ALUCOBOND® Delta 2 suspendu

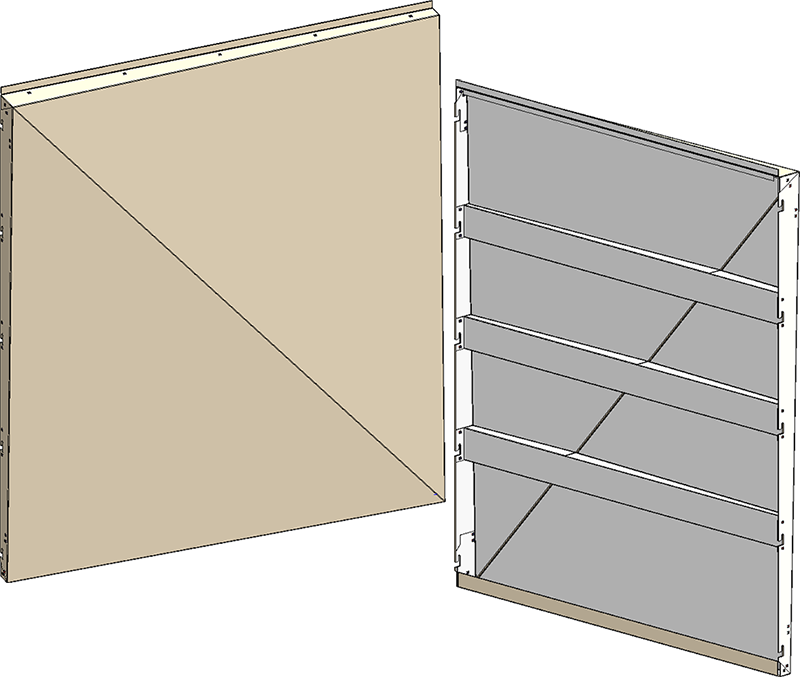

Les cassettes ALUCOBOND® suspendues peuvent également être insérées avec une surface biseauté. Vous disposez pour cela dans la variante ALUCOBOND® - Delta 2 suspendu. La fenêtre de dialogue contient deux onglets de paramétrages :

• Paramètres de base
• Paramètres avancés

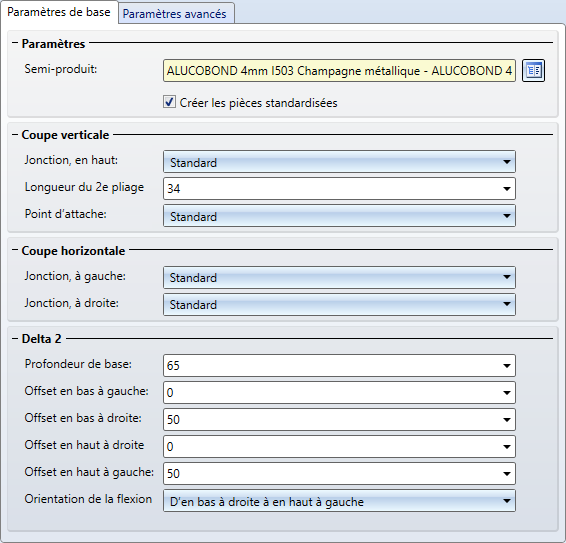

Paramètres de base

Dans cet onglet, vous sélectionnez le semi-produit de votre choix, ainsi que les paramètres pour la jonction en haut, à sa base, à gauche et à droite. Vous pouvez par ailleurs ici choisir si les pièces standardisées (pour la fixation) devront être insérées ou non. Par défaut, les pièces standardisées devront être créées, la case correspondante est donc cochée. En décochant la case, les pièces standardisées ne seront pas incluses dans la nomenclature.

Dans l'encart de la fenêtre Delta 2, spécifiez les données de la surface biseautée.

Le fonctionnement de la fenêtre de dialogue est dans son principe identique à celui des autres cassettes ALUCOBOND®. Les types de jonction disponibles sont uniquement Standard et Sans rabats.

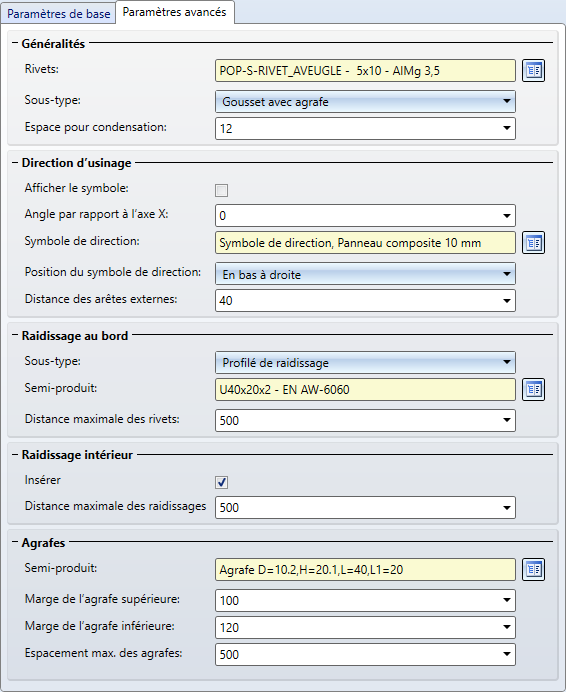

Paramètres avancés

Dans l'onglet des Paramètres avancés, vous spécifiez d'autres paramètres comme

• le sous-type (gousset d'angle avec ou sans agrafe, insert de tôle),
• la direction de la texture de la tôle,
• l'usinage pour les profilés de raidissage,
• le semi-produit pour l'agrafe (cf. Remarques sur les agrafes), ainsi que
• les distances des agrafes.
