Projet : HiCAD Calepinage des éléments

Variante de design Rabat pour SZ20

À l'utilisation de cassettes ALUCOBOND SZ 20, on peut avoir parfois besoin pour une jonction latérale de créer là également une jonction avec rabat de sorte d'obtenir un "U".

Ce cas de traitement ne peut être réalisé directement au moyen de la fenêtre de dialogue du calepinage d'élément !

Dans le but de créer de telles jonctions, veuillez alors procéder comme suit :

• Concevez les cassettes SZ20 avec le calepinage d'élément. Sélectionnez-y pour la jonction à gauche et/ou à droite le paramètre Sans rabats.
• Ajoutez les nouveaux rabats sur le côté ouvert de la cassette (éventuellement avec un rabat latéral de 35mm ou bien de la profondeur de la cassette sélectionnée).
• Lancez, dans la fenêtre d'ancrage Fonctions bâtiment sous Tôle pliée, la variante de design Rabat pour SZ20.
• Sélectionnez l'arête de la longueur supérieure ou inférieure du nouveau rabat dernièrement ajouté.

Exemple 1 : Coupe verticale = Standard

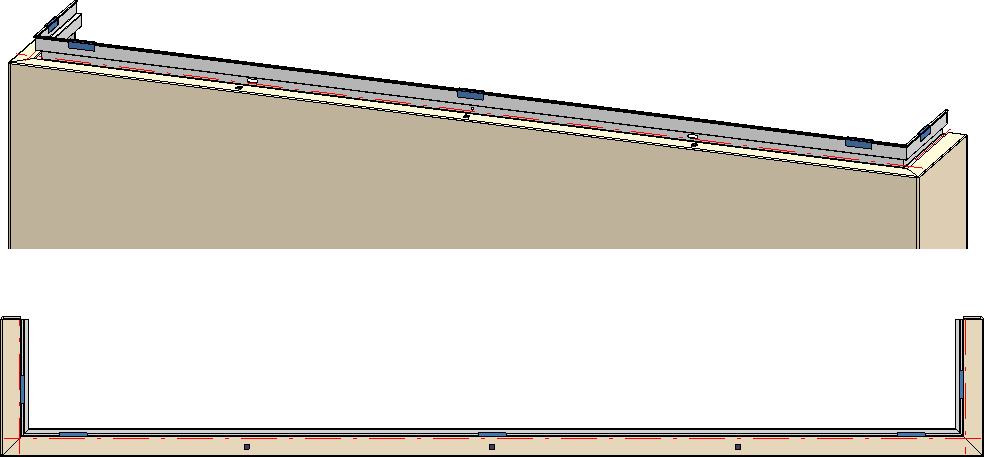

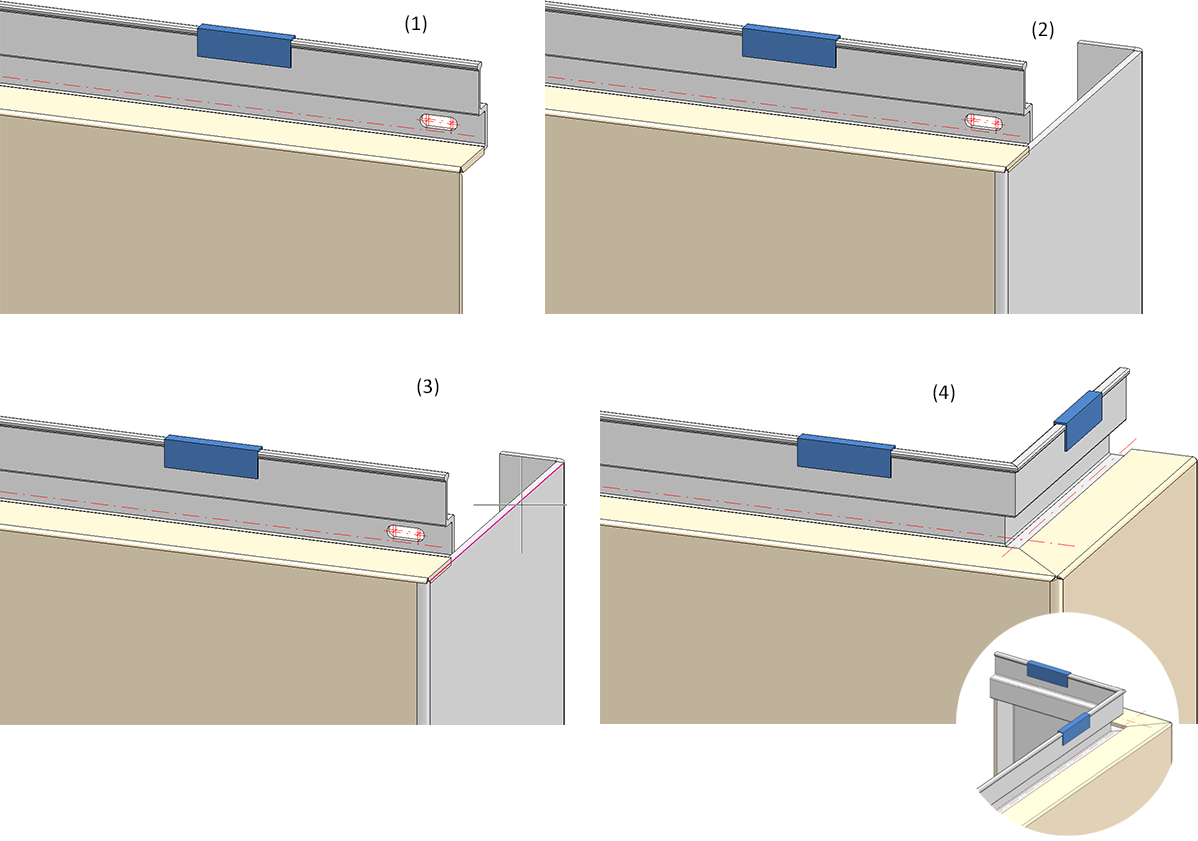

(1) Calepinage d'élément, Sans rabats, (2) Ajout d'un rabat avec un rabat latéral de 35mm, (3) Utilisation de la variante de design avec identification de l'arête, (4) Résultat

Exemple 2 : Coupe verticale = Acrotère court

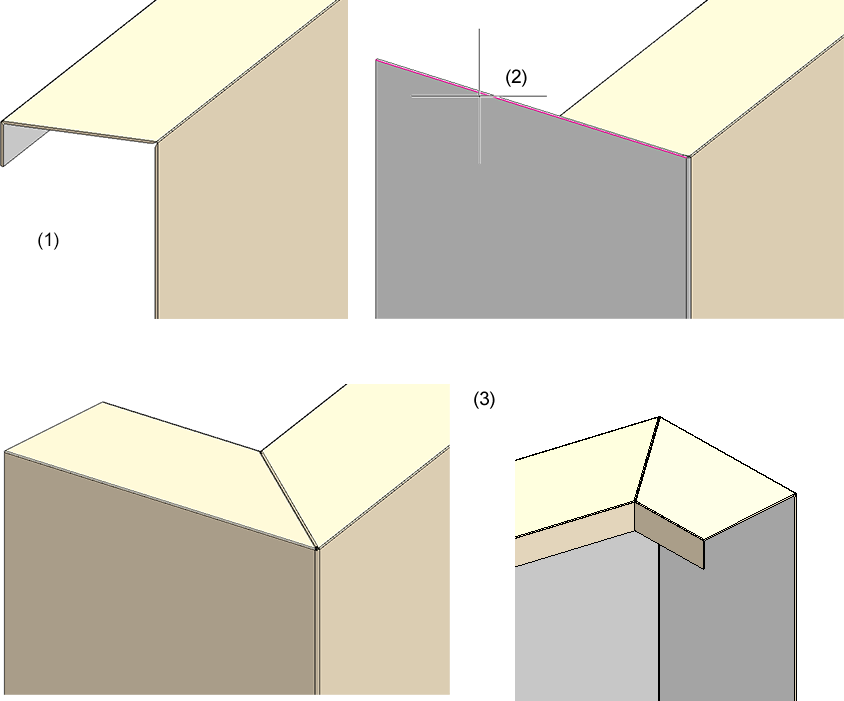

(1) Calepinage d'élément, Acrotère court, Sans rabats, (2) Ajout d'un rabat et utilisation de la variante de design avec identification de l'arête, (3) Résultat

À savoir :

• L'insertion de la jonction latérale se fait sans raidissages.
• Il n'y a pas de connexion automatique sur la sous-structure, il faut donc décocher la case Créer les vis pour la sous-structure dans les Paramètres avancés du calepinage d'élément.
