Polygones

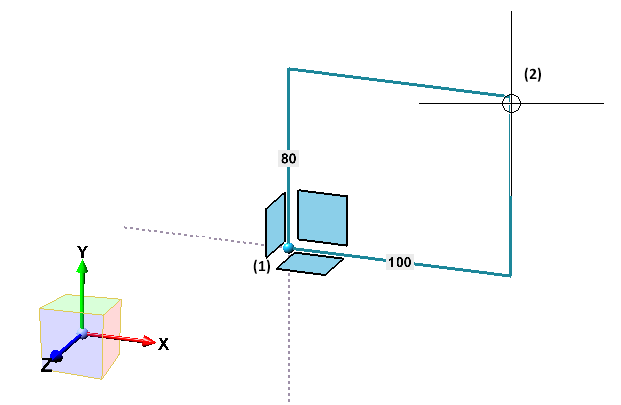

Dessiner un rectangle
Esquisse > Dessiner > Rectangle
À la différence de l'outil d'esquisse pour les polylignes, seuls les modes Grille XY et Libre sont disponibles. Par ailleurs, seule la grille de distance est supportée.
- Sélectionnez le premier point d'angle du rectangle.
- Sélectionnez le deuxième point d'angle à l'opposé. À la place de points, vous pouvez également, en appuyant sur la touche espace, saisir la distance X et Y par rapport au premier point.
Pour les esquisses en 3D, vous pouvez modifier le plan du dessin avant de sélectionner le point ou la ligne.
Le rectangle est ajouté immédiatement sur la scène. La fenêtre de dialogue reste ouverte pour pouvoir ajouter d'autres rectangles (dans la même esquisse) sur la scène.
Vous retrouvez sous
d'autres fonctions pour créer des polygones.

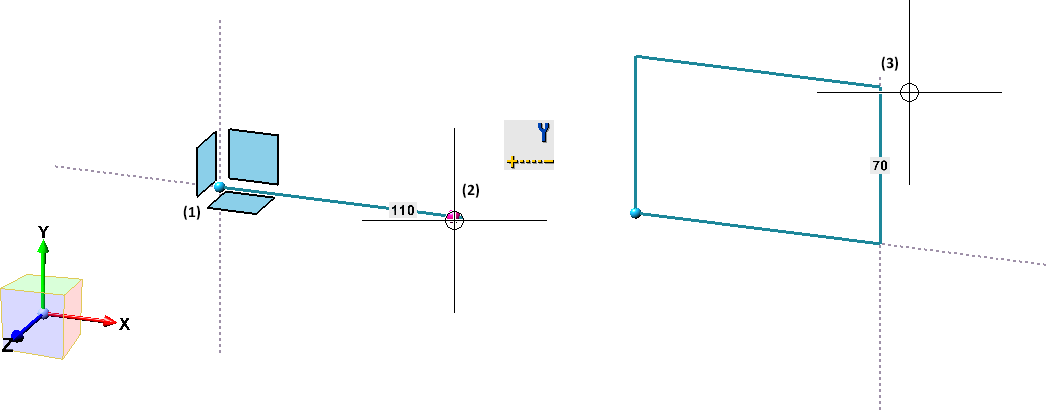

Dessiner un rectangle via trois points
Esquisse > Dessiner > Rectangle > Via trois points
À l'aide de cette fonction, vous pouvez dessiner un rectangle en sélectionnant trois points. Pour cela, l'outil d'esquisse s'ouvre.
- Sélectionnez le point initial de la ligne de base inférieure.
- Sélectionnez le point final de la ligne de base inférieure ou appuyez sur la touche espace pour saisir une distance.
- Sélectionnez un autre point du rectangle. À la place de sélectionner un point, vous pouvez également saisir la hauteur du rectangle en appuyant sur la touche espace.
Pour les esquisses en 3D, vous pouvez modifier le plan du dessin avant de sélectionner le point ou la ligne.

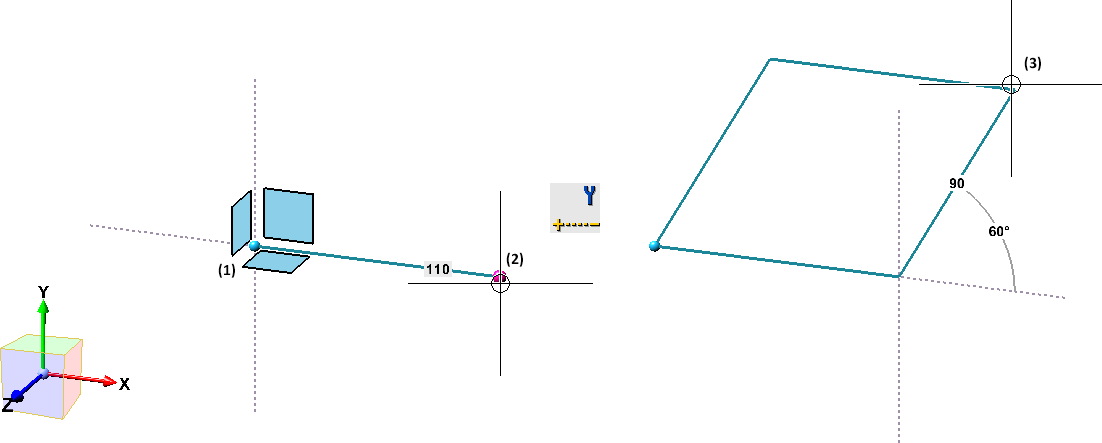

Dessiner un parallélogramme
Esquisse > Dessiner > Rectangle > Parallélogramme
À l'aide de cette fonction, vous pouvez dessiner un parallélogramme en sélectionnant 3 points. Pour cela, l'outil d'esquisse s'ouvre.
- Sélectionnez le point initial de la ligne de base inférieure.
- Sélectionnez le point final de la ligne de base inférieure ou appuyez sur la touche espace pour saisir une distance.
- Sélectionnez le troisième point du parallélogramme. À la place de sélectionner un point, vous pouvez également saisir la hauteur du rectangle en appuyant sur la touche espace.
Pour les esquisses en 3D, vous pouvez modifier le plan du dessin avant de sélectionner le point ou la ligne.

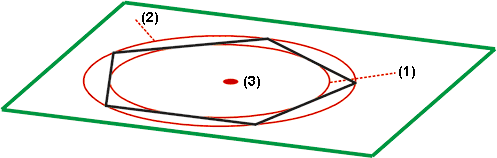

Dessiner un N-gone
Esquisse > Dessiner > Rectangle > N-gone
À l'aide de cette fonction, vous pouvez dessiner un polygone à N angles.
- Saisissez le nombre d'angles et la largeur sur pans (1) ou le nombre d'angles et la cote de l'angle (2).
- Sélectionnez le point médian du N-gone (3).
Anciennes fonctions
À partir de HiCAD 2021 SP1, l'outil d'esquisse a été harmonisé pour les esquisses 2D (planaires) et 3D. C'est la raison pour laquelle des fonctions qui sont remplacées par l'outil des esquisses, de même que certaines fonctions rarement utilisées, ont été supprimées.
|
Fonctions disparues |
Fonctions de remplacement |
||
|---|---|---|---|
|
|
|
||
