Lignes, polylignes et tangentes
Dessiner une polyligne
Esquisse > Dessiner > Ligne

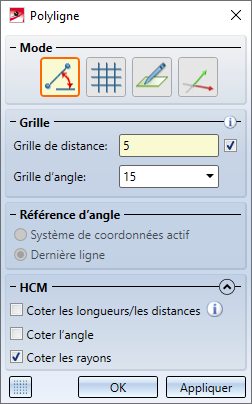

À l'aide de cette fonction, vous pouvez dessiner une polyligne à partir de lignes droites et d'arcs. Pour cela, l'outil d'esquisse s'ouvre.
- Sélectionnez le point initial de la polyligne.
- Sélectionnez le point final de la première ligne.
- Sélectionnez ensuite les points suivants.
Par un clic sur la molette, vous pouvez commencer à tout moment une nouvelle polyligne (dans la même esquisse 3D) sans avoir à relancer la fonction. Par un clic droit de la souris, vous accédez à un menu contextuel avec d'autres options.
Conseils
Ajouter un arc
À la place de la fonction Arc
du menu contextuel, vous pouvez en dessinant une polyligne cliquer à nouveau sur le dernier point pour joindre un arc.
Sélectionner direction

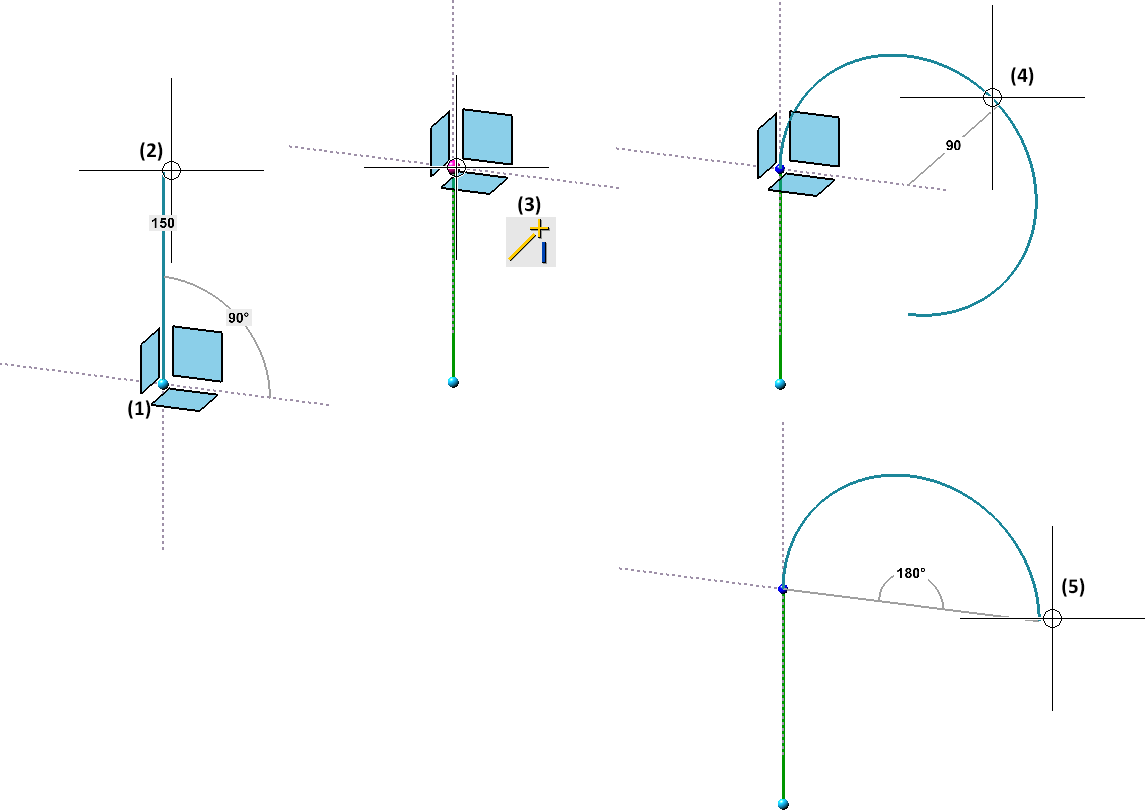

À l'aide de la fonction Sélectionner direction
du menu contextuel, il est possible de déterminer la direction de la prochaine ligne. Cela fonctionne également pour dessiner un arc. Vous pouvez également utiliser cette méthode pour dessiner des polylignes, comme le montre l'illustration suivante.

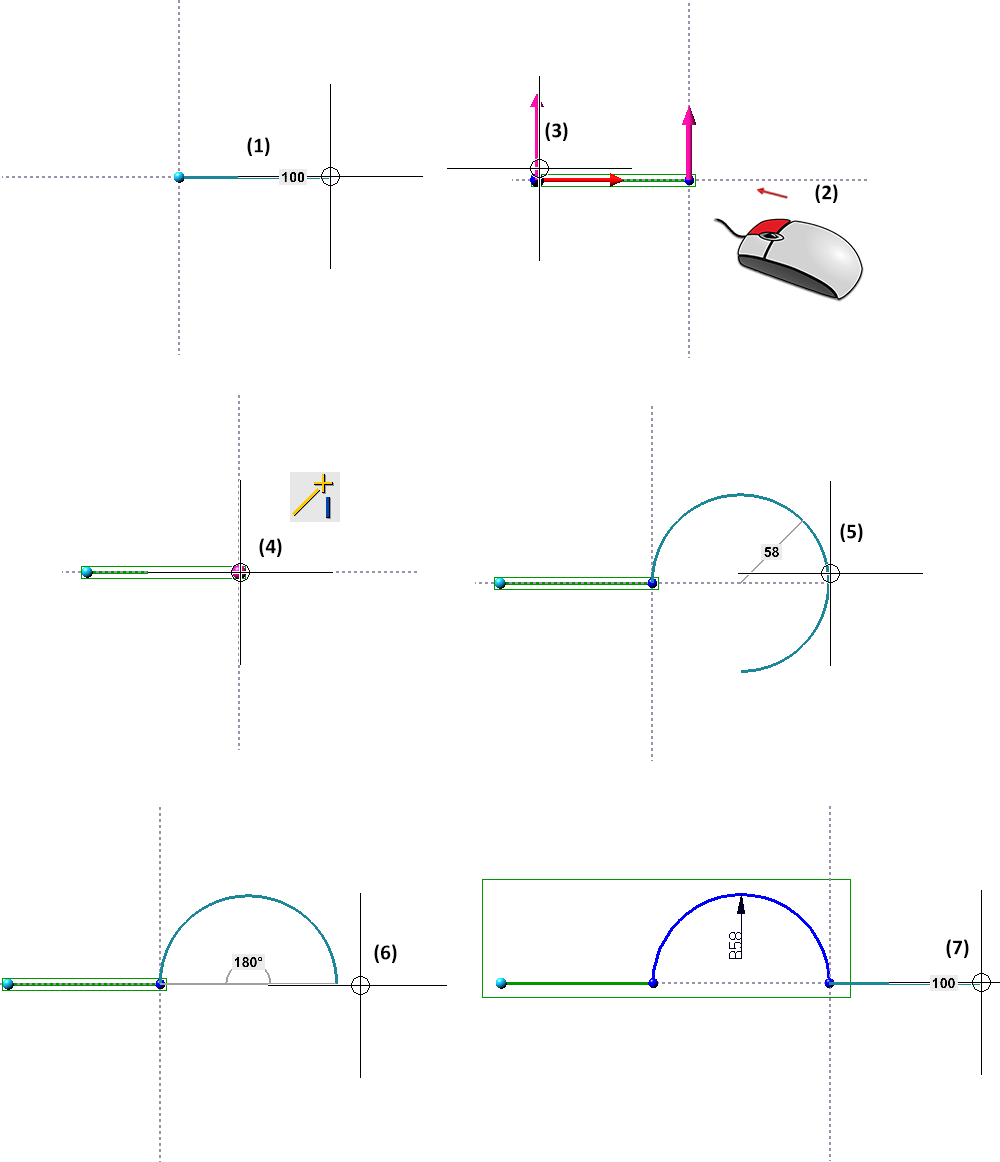

Exemple
(1) Première ligne, (2) Clic droit - Sélectionner direction, (3) Déterminez la direction, (4) Sélectionnez le point final, (5) Dessinez l'arc, (6) Sélectionnez le point final de l'arc, (7) Dessinez la ligne suivante

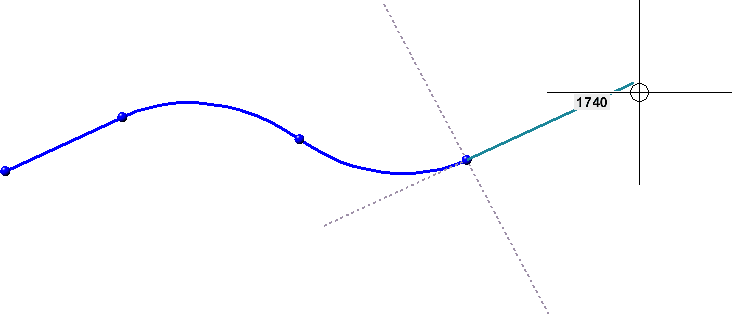

Ajouter une tangente
Il est possible de joindre n'importe quelle ligne de façon tangentielle. Pour ce faire, l'option Dernière ligne doit être active pour la référence de l'angle.

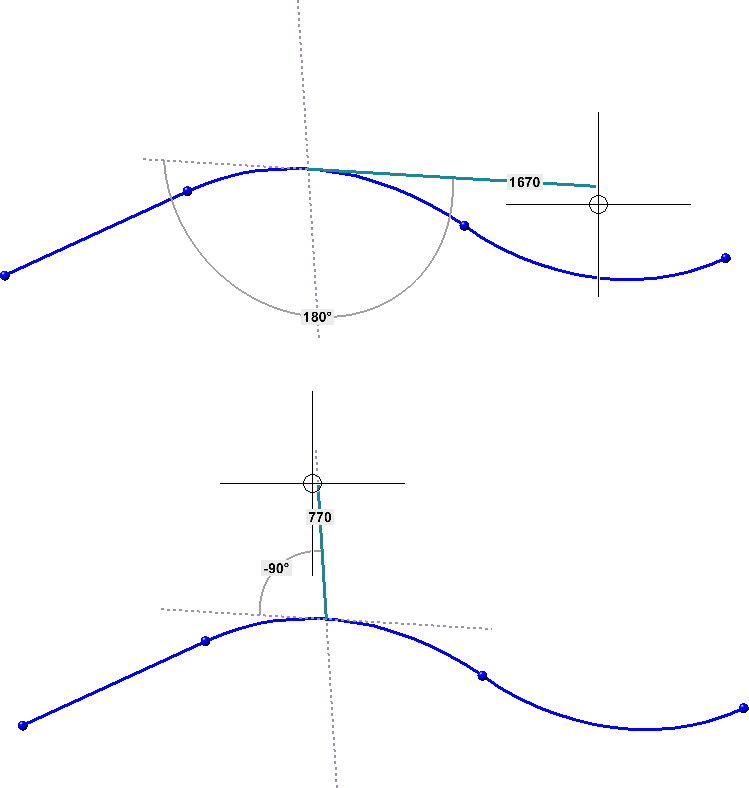

Continuer à dessiner de façon perpendiculaire et tangentielle sur une ligne
Vous pouvez également continuer à dessiner de façon perpendiculaire ou tangentielle au milieu d'une ligne. Pour ce faire, il suffit de sélectionner un point de la ligne avec une option de point (par exemple O, M, QP) comme premier point et de définir la référence de l'angle avec Dernière ligne.
Pour les esquisses en 3D, vous pouvez modifier le plan du dessin avant de sélectionner le point ou la ligne.
Vous retrouvez sous
d'autres fonctions pour créer des tangentes.
Dessiner une tangente entre deux arêtes
Esquisse > Dessiner > Ligne > Deux arêtes
À l'aide de cette fonction, vous pouvez dessiner une ligne qui sera tangentielle à deux arêtes présentes sur la scène.

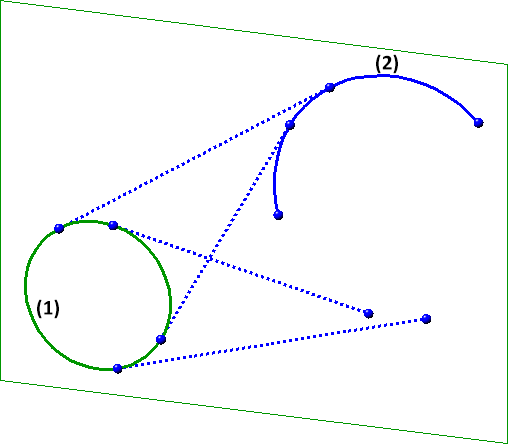

Quatre tangentes possibles par rapport à un cercle (1) et à un arc (2)
Pour les esquisses en 3D, les deux arêtes doivent être dans le même plan du dessin.

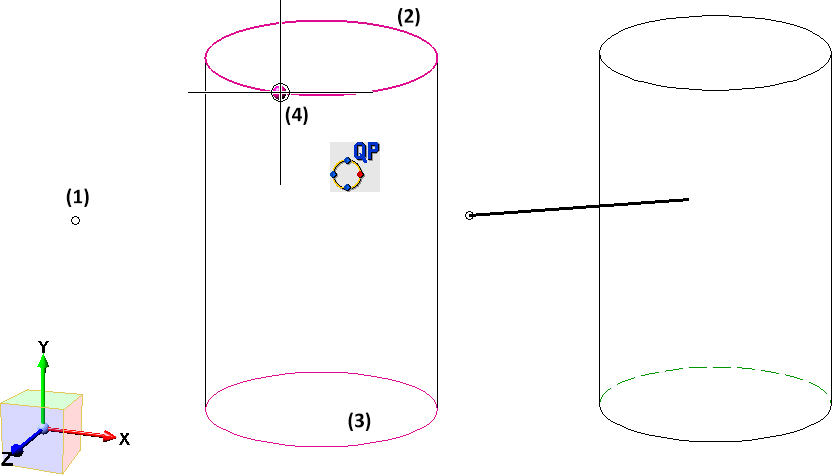

Dessiner une tangente à la surface
Esquisse > Dessiner > Ligne > À la surface
À l'aide de cette fonction, vous pouvez dessiner une tangente sur une surface.
- Déterminez le point initial de la tangente.
- Identifiez la surface. Lorsque plusieurs tangentes sont possibles, HiCAD vous invite en plus à déterminer un autre point. A l'aide du point de départ, un cercle est déterminé sur la surface :
- Cylindre, Cône
Intersection avec le plan passant par le point identifié avec l'axe comme vecteur de la normale. - Sphère, Tore
Intersection avec le plan passant par le dernier point, le point supplémentaire et le point médian.
Anciennes fonctions
À partir de HiCAD 2021 SP1, l'outil d'esquisse a été harmonisé pour les esquisses 2D (planaires) et 3D. C'est la raison pour laquelle des fonctions qui sont remplacées par l'outil des esquisses, de même que certaines fonctions rarement utilisées, ont été supprimées.
|
Fonctions disparues |
Fonctions de remplacement |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
- |
|
|
|
|
|
|
|
|
Pour les cercles et les lignes droites : Pour les autres types de lignes : |
|
|
|
|
|
? |
|
|
|
