Usiner la découpe 2D

Tôle pliée > Développement de tôle > Actu. > Jusqu'à HiCAD 2016

Le menu déroulant Découpe jusqu'à HiCAD 2016 (Rubrique Développement de tôle) comprend les fonctions d'usinage des projections développées 2D (aussi appelés découpes 2D ou à-plats) qui pouvaient être créés jusqu'à HiCAD 2016. À partir de HiCAD 2017, seules des Projections développées 3D peuvent encore être créées.

Fonctions		Description
	Paramètres, Individuel	Cette fonction permet, après identification de la découpe, de modifier ses paramètres de découpe.
	Paramètres, Tout	Cette fonction permet de modifier les paramètres de découpe de toutes les projections développées ou découpes 2D de la scène. Cochez dans la fenêtre de dialogue les cases des paramètres qui doivent être activés.

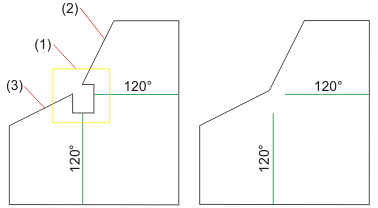

	Coin net	Cette fonction permet de simplifier une projection développée à l'aide de sa fenêtre de zoom. Dessinez à l'aide de deux points en diagonale une fenêtre de zoom incluant les contours du coin à simplifier. Cette zone a été rapprochée. Indiquez les deux lignes-éléments à prolonger. Le coin est maintenant simplifié. Vous avez encore la possibilité d'usiner d'autres projections développées ou de mettre fin à la fonction en cliquant sur la molette de la souris. Exemple (1) Zoom (2) Première ligne (3) Deuxième ligne

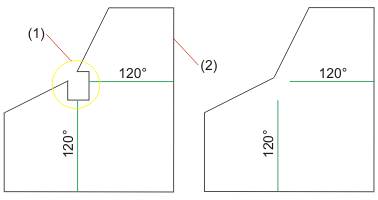

	Simplifier	Les coins et les grugeages (dégagements), plus petits que le cercle donné, seront supprimés de la découpe. Indiquez le rayon pour le cercle et identifiez ensuite la découpe. Exemple (1) Cercle par saisie du rayon (2) Découpe
	Échelle	Ouvrez cette fonction pour modifier l'échelle d'une projection développée. Vous pouvez attribuer à chaque projection développée sur la scène une échelle différente. Identifiez tout d'abord la projection développée. Sélectionnez une échelle. Identifiez maintenant un point d'attache pour la projection développée.
	Cotation	Cette fonction effectue la cotation de votre projection développée à l'aide des paramètres de la cotation d'élément 2D. Identifiez tout d'abord la projection développée. Vous pouvez maintenant modifier les Paramètres. Si les paramètres ne nécessitent pas d'être changés, cliquez alors sur le bouton droit de la souris (BDS). La projection développée est maintenant cotée. À l'aide des fonctions de suppression de cotation 2D, vous pouvez supprimer la cotation. Dans la barre de menu 2D, cette fonction se trouve sous Cotation+Annotation 2D > Éditer > Extras > Élément.
	Supprimer le lien 2D-3D	Cette fonction permet de supprimer le lien entre la construction de tôle et la découpe 2D. En actualisant par la suite la tôle, la découpe créée auparavant est conservée sans être actualisée elle-même.

• Si vous travaillez avec des éléments référencés, veuillez noter que :
  Les liens entre élément 3D et découpe 2D se produisent après avoir sélectionné l'arête à développer par deux points situés sur la strate 0 et qui se trouvent sur l'arête et les lignes correspondantes dans la découpe. Si ces points ne sont pas disponibles, ce n'est alors pas une actualisation qui est opérée, mais une régénération de la découpe.
  En cas d'emploi d'éléments référencés, il est impératif donc de savoir qu'une actualisation n'est possible qu'à la condition que l'élément référencé soit sauvegardé après la création de la découpe et que, en conséquence de quoi, aucune nouvelle projection de l'élément ne sera possible par la sélection d'une autre arête.
• Pour conférer à la découpe 2D sa propre vue, il existe dans le Gestionnaire de Configuration l'entrée Visibilité des découpes 2D (Compatibilité > Développement de tôle jusqu'à HiCAD 2016), sélectionnez alors Feuille de dessin active.
• Dans la découpe, l'angle ou la hauteur du bombage peut être affiché. Modifiez pour cela dans le Gestionnaire de Configuration, l'entrée Annotation pour bombage (Compatibilité > Développement de tôle jusqu'à HiCAD 2016).

• Pour entrer l'épaisseur de tôle dans les attributs d'élément, on se servait jusque-là de l'attribut d'élément Hauteur.Il existe cependant maintenant un attribut séparé pour l'épaisseur de tôle. Si vous souhaitez cependant continuer d'entrer l'épaisseur dans la hauteur, modifiez alors dans le Gestionnaire de Configuration l'entrée suivante :

Tôle pliée > Développement de tôle > Dimensions depuis l'arête de développement (§L2D,§B2D,§T2D, 1 + §02,§03,§04, 1 + §04) 1 + §02,§03,§04

Le calcul de la surface pour les tôles pliées s'effectue alors par les attributs d'élément en millimètres carrés. Pour le transfert dans la nomenclature, une conversion en mètres carrés est opérée.

Pour l'usinage de la tôle, la configuration de nomenclature spécifique, appelée HICAD_Blech*.RMS, est disponible.

Les attributs système

seront pris en compte lors du transfert des attributs d'élément dans le Report-Manager. Cela ne vaut pas pour les nomenclatures de base de données.

• Les modifications dans la Gestionnaire de Configuration seront prises en compte après le redémarrage de HiCAD.

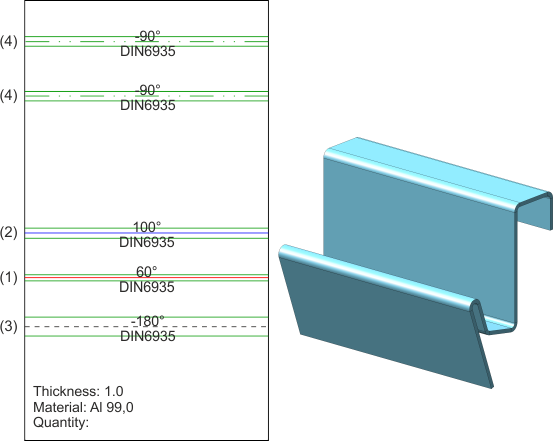

• Vous pouvez paramétrer individuellement les Lignes de pliage dans la découpe 2D dans le fichier ABWCOL_BEND_ANGLE.DAT. Pour ce faire, cochez le paramètre correspondant dans le Gestionnaire de Configuration sous Compatibilité > Développement de tôle jusqu'à HiCAD2016 > Paramètres avancés > Spécifier une couleur dépendante de l'angle de pliage.

Modifiez ensuite les paramètres dans le fichier ABWCOL_BEND_ANGLE.DAT. Il suffit ensuite d'enregistrer le fichier pour prendre en compte vos modifications après une actualisation de la découpe.

Dans ABWCOL_BEND_ANGLE.DAT, on fait la différence entre les angles positifs et négatifs. Il faut alors modifier les données à l'intérieur du bloc BEGIN-END.

Aperçu des fonctions (Tôle 3D) • Généralités sur l'usinage de la tôle (Tôle 3D) • Projection développée (Tôle 3D) • Procédé de perte au pli pour le développement (Tôle 3D)
