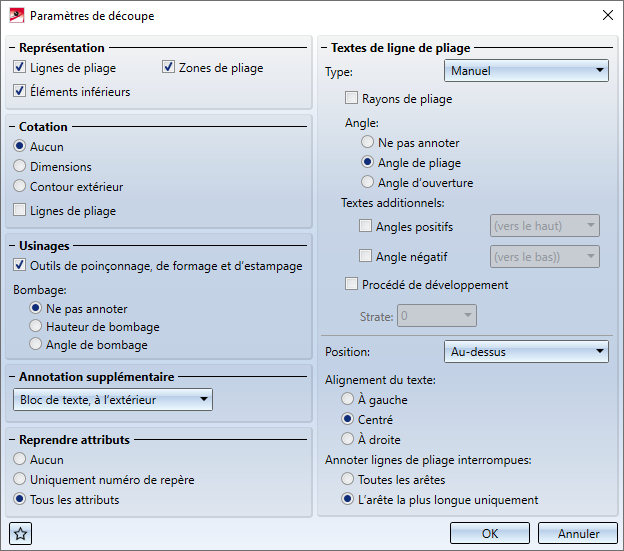

Paramètres de découpe 2D

Les Lignes de pliage peuvent être représentées, plutôt que pas une ligne continue, également par deux lignes courtes au début et à la fin de l'arête de pliage. Longueur, distance par rapport au contour extérieur, type de ligne et couleur sont paramétrables dans le Gestionnaire de Configuration sous Compatibilité > Développement de tôle jusqu'à HiCAD2016 > Paramètres avancés > encart : Ligne de pliage. Les lignes de pliage positives et négatives peuvent être configurées indépendamment les unes des autres.

Cochez la case Éléments inférieurs, si vous voulez représenter également les éléments qui sont subordonnés à un rabat (par ex. les écrous à souder).

En cochant Dimensions, seule l'extension la plus importante dans les directions de X et de Y sera cotée.

Avec Contour extérieur, le contour complet sera coté.

Si l'option Lignes de pliage est cochée, les lignes de pliage parallèles au contour extérieur seront cotées, cela indépendamment des autres paramètres de cotation.

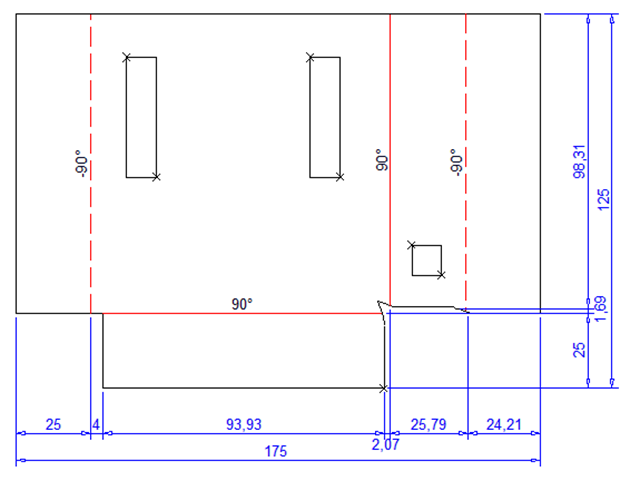

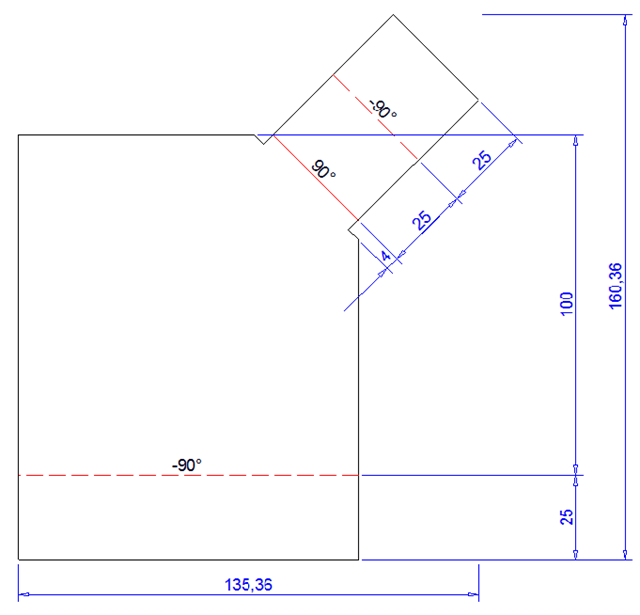

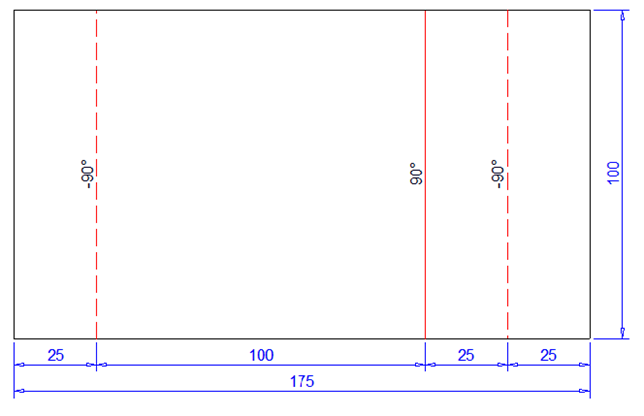

Exemples

En cochant l'option Outils de poinçonnage, de formage et d'estampage, la colonne WZNR (numéro d'outil) issue du catalogue sera indiquée sur la projection développée.

Cette option permet de créer des textes additionnels au-dessus ou à côté de la découpe, textes qui seront évalués par le logiciel du dispositif d'usinage de la tôle (LVD ou Bystronic).

Si vous choisissez Bloc de texte, à l'intérieur ou à l'extérieur, les dimensions et le Numéro ID seront affichés. Le texte sera défini via le fichier Development_Textblock.ftd du répertoire SYS et généré ensuite depuis les attributs d'élément.

La dénomination 1 des attributs d'élément sera transmise si, dans l'encart Reprendre attributs, l'option Tous les attributs est cochée.

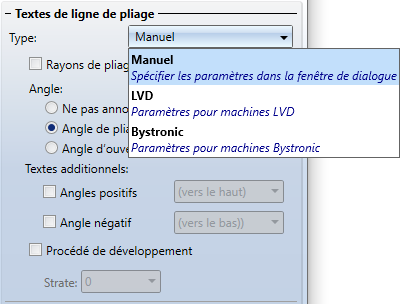

Configurez ici le texte pour la ligne de pliage. Vous pouvez choisir Manuel pour reprendre les paramètres de la fenêtre de dialogue ou choisir des textes adaptés pour Bystronic ou LVD.

Si vous voulez définir les angles, vous avez le choix entre Angle de pliage et Angle d'ouverture. Pour les angles positifs et négatifs, vous pouvez activer les Textes additionnels.

Pour afficher le procédé de perte au pli dans la projection développée, il faut cocher l'option Procédé de développement et sélectionner une strate pour le texte. La strate 0 est par défaut activée.

Vous déterminez ici la position de l'annotation de l'angle de pliage. L'alignement du texte détermine l'orientation des textes créés au niveau de la découpe.

Pour afficher l'angle de pliage, lors de lignes de pliage interrompues, au niveau de toutes les pièces d'élément de la projection développée, il vous faut cocher Toutes les arêtes.
