Dégager le coin, 2 zones de pliage

Tôle pliée > Usiner > Dégager le coin, 2 zones de pliage

Cette fonction permet d'ouvrir un coin dans votre construction en tôle.

  1. Sélectionnez les chants des deux zones de pliage.
  2. Déterminez dans la fenêtre de dialogue qui s'affiche le diamètre du dégagement.
  3. Confirmez la saisie par OK.

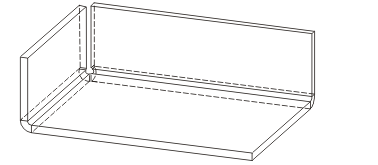

Le coin est alors dégagé. Vous pouvez maintenant identifier d'autres zones de pliage ou terminer la fonction par un clic sur la molette de la souris.

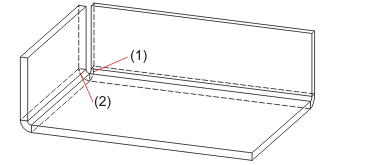

(1) Arête du chant de la première zone de pliage
(2) Arête du chant de la deuxième zone de pliage

Usiner (Tôle 3D) • Dégager le coin, 3 zones de pliage (Tôle 3D)
