Dégager le coin, 3 zones de pliage

Tôle pliée > Usiner > Menu déroulant : Dégager > Dégager le coin, 3 zones de pliage

Cette fonction permet d'ouvrir un coin formé par 3 zones de pliage dans votre construction en tôle.

  1. Identifiez les chants de chaque zone de pliage.
  2. Déterminez dans la fenêtre de dialogue qui s'affiche le diamètre du dégagement.

Le diamètre proposé est basé sur les données des tôles.

  1. Confirmez la saisie par OK.

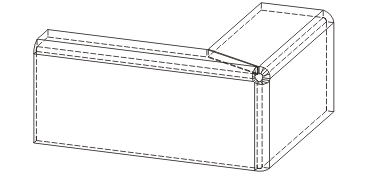

Le coin est alors dégagé. Vous pouvez maintenant identifier d'autres zones de pliage ou terminer la fonction par un clic sur la molette de la souris.

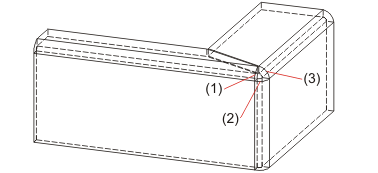

(1) Arête du chant de la première zone de pliage
(2) Arête du chant de la deuxième zone de pliage
(3) Arête du chant de la troisième zone de pliage

Usiner (Tôle 3D) • Dégager le coin, 2 zones de pliage (Tôle 3D)
