Projet : HiCAD Tôle

Outils de poinçonnage

Tôle pliée > Outils > Poinçonn.

HiCAD dispose d'une bibliothèque de poinçons prédéfinis à insérer sur votre élément en tôle. Pour enrichir la bibliothèque, utilisez

les éléments 2D paramétrés avec le 2D HCM (format de fichier .DCF) (cf. l'exemple) ou
les esquisses planaires paramétrées avec les Esquisses HCM (format de fichier .KRA).

Activez tout d'abord le rabat de tôle à usiner puis la fonction.

Si vous souhaitez poinçonner en même temps plusieurs rabats d'un élément principal en tôle, activez alors l'élément principal en tôle.

Après avoir choisi votre fonction, la fenêtre de dialogue Paramètres s'affiche.

Cochez les cases correspondantes et quittez les Paramètres par OK.

Cochez Illimité pour le poinçonnage de plusieurs rabats.

Déterminez, en fonction du paramètre précédent, un plan d'usinage.

La fenêtre de sélection avec les divers outils de poinçonnage s'ouvre. La sélection est présentée, comme on en a l'habitude avec Windows, en arborescence.

Sélectionnez d'abord la forme puis les dimensions.
Confirmez les données par OK.

Vous pouvez maintenant insérer individuellement l'outil ou composer un groupe grâce au menu Grille qui est apparu.

Sélectionnez la grille d'insertion et déterminez, si besoin, les paramètres nécessaires.
Positionnez votre outil à l'aide des options de point.

La tôle sera alors poinçonnée. Vous pouvez encore maintenant insérer l'outil une nouvelle fois. Ou sinon, vous avez encore la possibilité d'activer un nouveau menu contextuel par un clic droit de la souris avant de déterminer une nouvelle position d'insertion. Au moyen des fonctions de ce menu, vous pouvez modifier, entre autres, la direction d'insertion du poinçonnage. Un clic sur la molette met fin à la fonction.

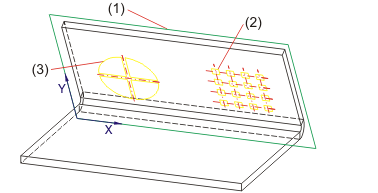

(1) Plan d'usinage
(2) Poinçonnage jusqu'à la prochaine surface

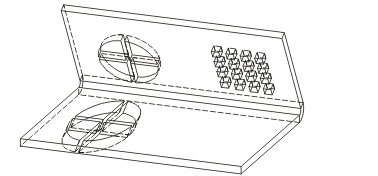

(3) Élément de tôle complet poinçonné (illimité)

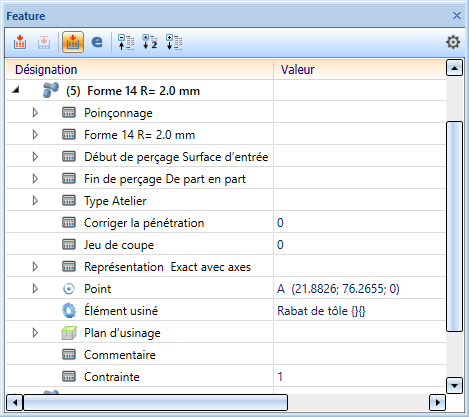

Le poinçon est intégré dans l'historique du Feature de l'élément de tôle et peut par un double-clic sur l'entrée "Forme".
