Nouvelle zone de pliage avec incision

Tôle pliée > Zone de pliage > Inciser

Cette fonction vous permet de réunir deux tôles après coup par l'intermédiaire d'une zone de pliage. En cas de profondeurs de tôle différentes, une incision sera effectuée automatiquement. La profondeur de la tôle sur laquelle la nouvelle est ajoutée reste de ce fait inchangée.

1. Identifiez les arêtes longitudinales des chants de la tôle.

La première tôle sera incisée jusqu'à la tranche de la deuxième tôle.

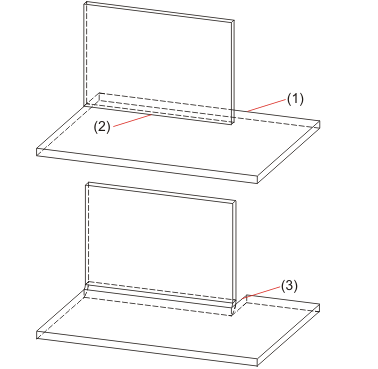

(1) Premier chant
(2) Deuxième chant
(3) Première tôle incisée, zone de pliage insérée
