Projet : HiCAD Tôle

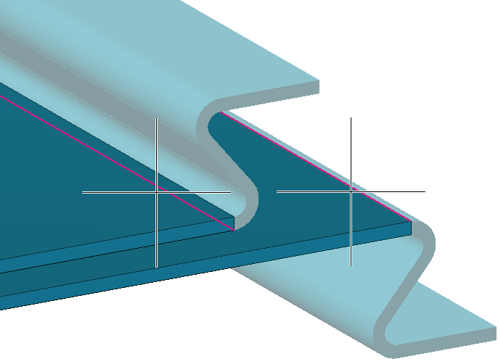

Le pli en Z vous permet de plier deux rabats sur une tôle en une étape de travail. Dès lors que les données saisies sont suffisantes, une prévisualisation du nouveau rabat vous apparaît. C.-à-d. choisir une arête de jonction, ce qui permettra de faire apparaître un pli en Z possible à partir des valeurs standards. Si vous avez activé Largeur par point, alors les nouveaux rabats ne vous apparaîtront qu'après avoir identifié un point et la largeur ou qu'après avoir identifié deux points, dès lors que vous avez choisi une arête de jonction. Vous pouvez par ailleurs voir directement les modifications, par ex. en passant de Raccourcir, extérieur à Raccourcir, intérieur. Si l'option Appliquer immédiatement est activée, alors le pli en Z sera élaboré de suite dès lors que les données saisies sont correctes, puis elles pourront être modifiées ensuite à partir du Feature.

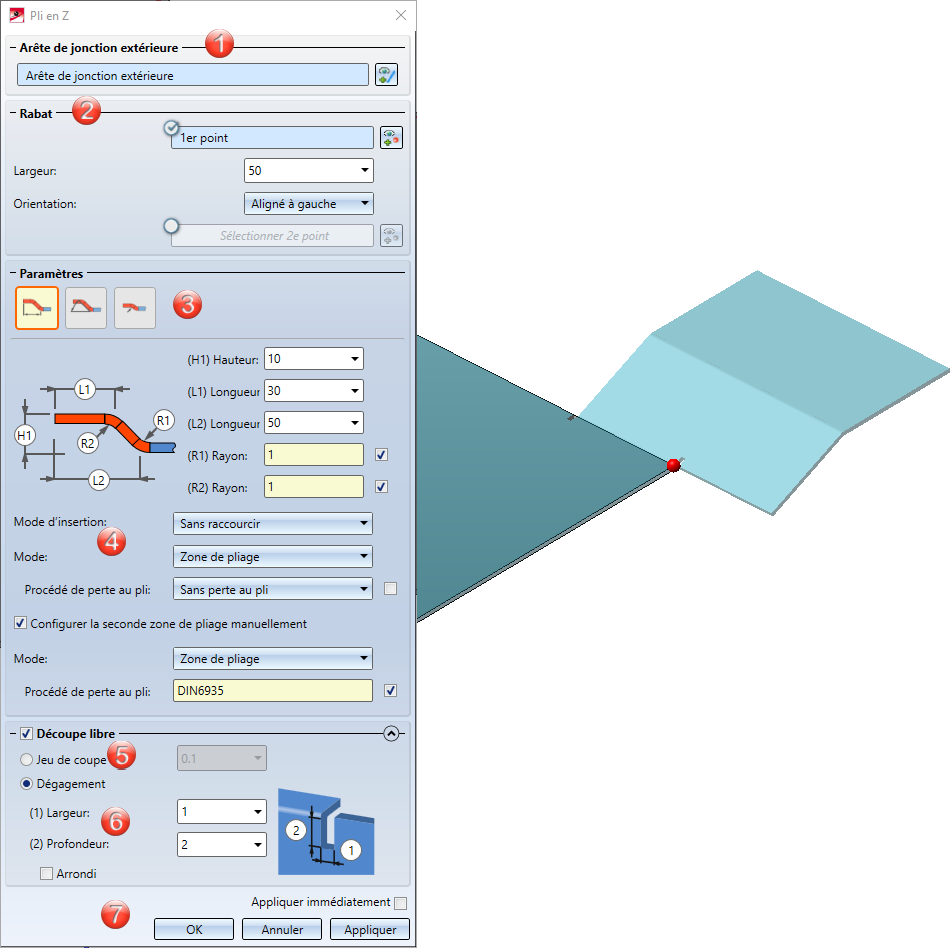

Sections du masque de saisie :
Le choix de l'arête de jonction est décisif pour l'orientation du nouveau pli en Z. Après avoir choisi l'arête de jonction extérieure, une prévisualisation du nouveau rabat vous apparaît, à la condition de n'avoir activé aucune des options qui nécessitent d'autres données. Si l'option Appliquer immédiatement est activée, le nouveau pli en Z est inséré. Les modifications sont effectuées par la suite au moyen du Feature.
Si vous voulez identifier une autre arête, cliquez dans l'encart Arête de jonction sur l'icône
permettant d'identifier l'arête.
À savoir :
Dans un rendu ombré, les arêtes cachées peuvent aussi être sélectionnées.
Pendant la saisie des données, vous pouvez interrompre la fonction par un clic du milieu de la souris, dès lors qu'aucune prévisualisation n'apparaît. Sinon, acceptez la prévisualisation par un clic du milieu de la souris. Par un clic droit, vous accédez à d'autres options.
En activant l'option
pour le 1er point, la largeur du nouveau pli peut être choisie librement, indépendamment de l'arête de jonction.
Après avoir sélectionné le 1er point sur le dessin, vous pouvez ensuite régler la largeur et l'orientation de la largeur, ou de manière alternative identifier un 2e point.
Dans le cas où vous voudriez changer votre choix quant aux points, sélectionnez l'icône
permettant une identification.
Si le point se trouve sur une arête, celle-ci devient alors l'arête de jonction, à la condition de n'avoir pas encore identifié d'arête de jonction.
Si la fonction Découpe libre est activée, le mode de l'insertion ne tiendra compte que de la partie du rabat. Si la fonction Découpe libre est désactivée, le mode de l'insertion s'applique à toute l'arête de jonction (par ex. par un raccourcissement de l'arête de jonction).
|
|

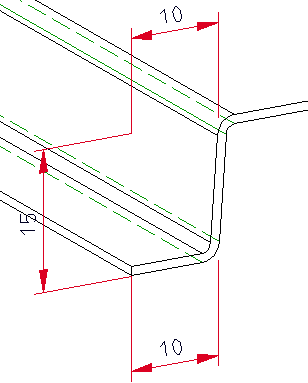

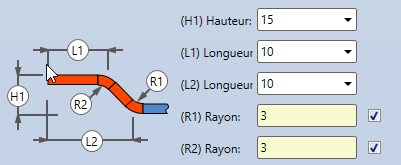

Si cette icône est activée, vous pouvez alors paramétrer le pli en Z en saisissant la longueur et la hauteur. Les rayons sont, dans le cadre de cet exemple, repris du produit semi-fini. Décochez la case
|
|
|

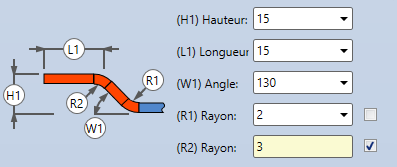

Cette option permet de définir le pli en Z en saisissant les données d'un angle. Dans cet exemple, le premier rayon est indiqué manuellement, le deuxième est repris du produit semi-fini.
|
|
|

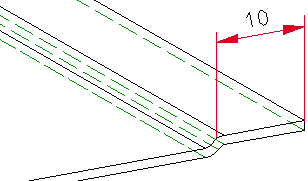

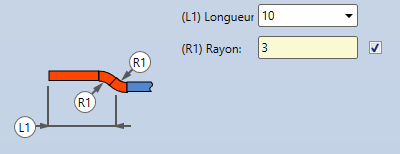

Le pli en Z est paramétré avec un décalage par rapport à l'épaisseur de la tôle. Le rayon sera repris du produit semi-fini.
|
|
Mode d'insertion |
Le rabat de jonction subit un raccourcissement par l'intermédiaire de ce mode. La surface extérieure du rabat se coupe dans le plan du chant avant raccourcissement.
Le rabat de jonction subit un raccourcissement. La surface intérieure du rabat se coupe dans le plan du chant avant raccourcissement.
Le rabat de jonction ne subit aucune modification. |
|||||||||
|
Mode |
L'option Mode vous permet de choisir pour les deux rayons entre zone de pliage et zone de fraisage-pliage. La zone de fraisage-pliage est utilisée dans la pratique pour les panneaux composites. Sélectionnez la zone de pliage afin de pouvoir lui appliquer un procédé de perte au pli. En choisissant une zone de fraisage-pliage, vous accédez par la suite à l'option forme de rainure.
|
|||||||||
|
Procédé de perte au pli |
Pour obtenir la coupe (projection développée) de l'élément de tôle modélisé, HiCAD vous permet une projection développée selon plusieurs procédés de calcul (procédés de perte au pli) qui prennent en compte les modifications de longueur de la pièce qui, en fonction du matériau, surviennent lors de son pliage. Dans HiCAD, les procédés de perte au pli empiriques couramment utilisés dans la pratique sont également proposés. Un procédé de calcul particulier sera représenté par un fichier système. Ces fichiers sont élaborés à titre d'exemple, mais dans la pratique, chaque utilisateur enregistre pour lui-même un ou plusieurs procédés de la sorte. Vous pouvez ici, avant de procéder à l'ajout du rabat, sélectionner un fichier système. Vous pouvez choisir pour chaque zone de pliage ou zones de fraisage-pliage un procédé de perte au pli adapté à l'usinage. |
|||||||||
|
Forme de rainure |
Pour les zones de fraisage-pliage, vous pouvez choisir l'outil de fraisage adapté au moyen de l'option Forme de rainure issue du catalogue
En cochant la case
|
Un jeu de coupe se produit quand vous ajoutez un rabat entre 2 points et que la surface de jonction doit être raccourcie en raison du mode d'insertion. En activant par un clic droit de la souris le champ de saisie, vous pouvez accéder au jeu de coupe depuis le dessin.

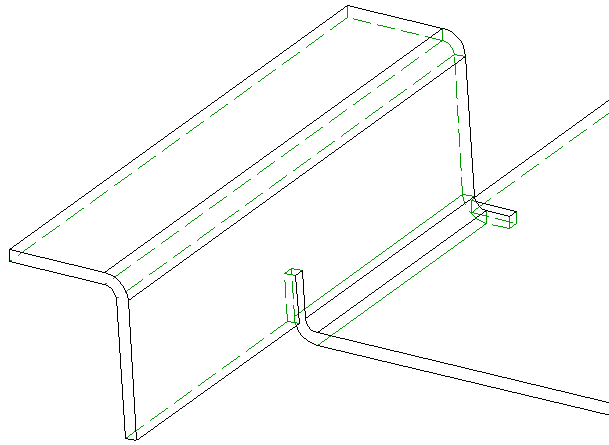

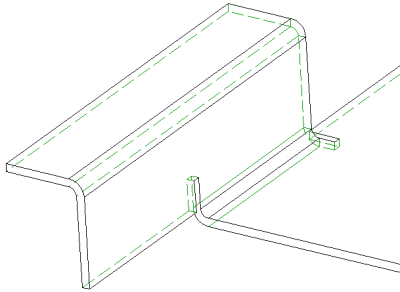

Si le rabat est plus petit que l'arête de jonction et que le mode d'insertion raccourcit la tôle de jonction, il est judicieux d'intégrer un dégagement par grugeage. Indiquez alors sa largeur, sa profondeur et sa forme.
Après avoir saisi toutes les données nécessaires, le nouveau rabat peut être inséré. En cliquant sur Appliquer ou par un clic du bouton du milieu de la souris (BMS), le pli en Z est inséré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et par Appliquer de les appliquer à une autre arête de jonction. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification. Si l'option Appliquer immédiatement est cochée
, les données seront appliquées directement à votre dessin.
À savoir :
Toute saisie incorrecte sera signifiée par le symbole
. Déplacez votre curseur sur ce symbole pour afficher le message d'erreur.
Si la fonction ne peut être accomplie à partir des données indiquées, c'est alors le symbole
qui apparaît sur le bouton OK. Placez le curseur sur le symbole pour afficher le message d'erreur.

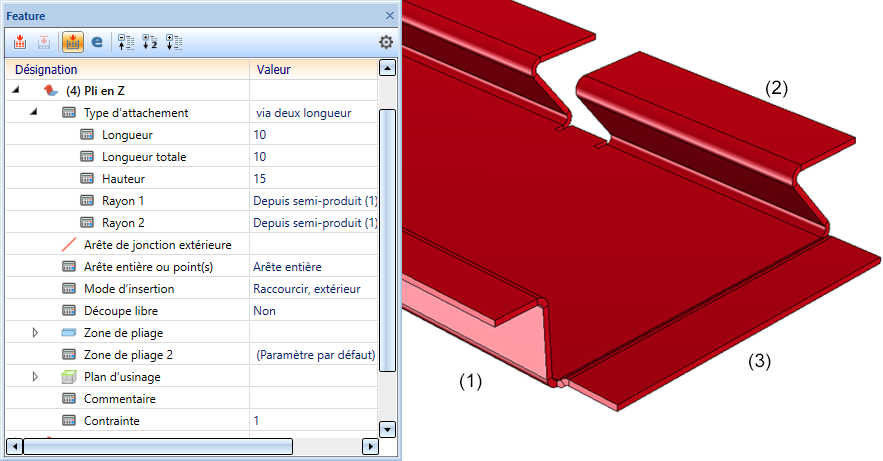

(1) Pli en Z avec longueur et hauteur et historique Feature

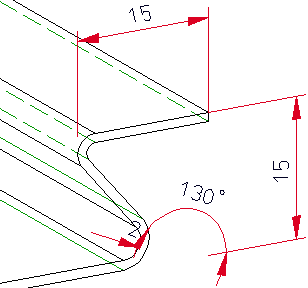

(2) Pli en Z avec angle, largeur par points et grugeage
(3) Pli en Z avec décalage par rapport à l'épaisseur de la tôle

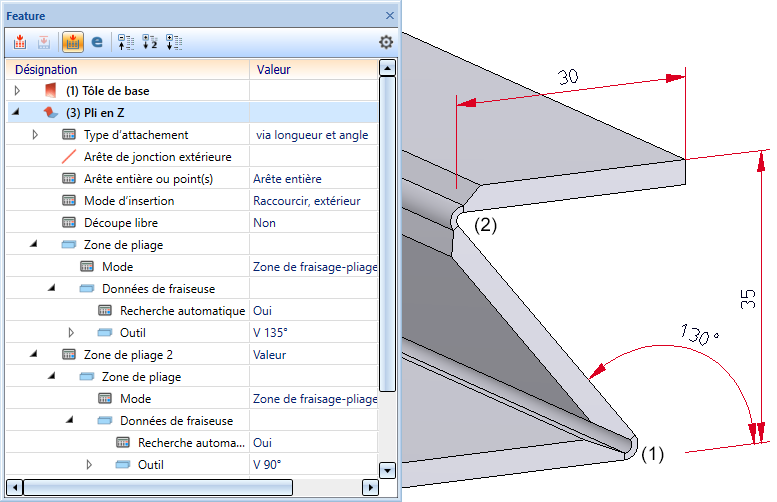

Pli en Z avec angle et zones de fraisage-pliage
(1) Forme de rainure V 135°
(2) Forme de rainure V 90°
|
