Projet : HiCAD Tôle

Ajouter un rabat à la surface

Tôle pliée > Ajouter > Menu déroulant Rabat > Rabats à la surface

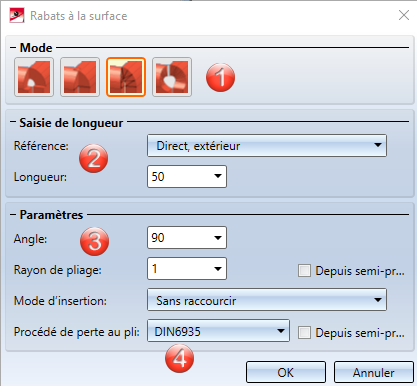

Pour attacher un rabat à la surface, vous disposez, dans la boîte de dialogue ouverte après le lancement de la fonction, de quatre modes opératoires :

• Rabats à la surface avec zone de pliage libre
• Rabats à la surface avec zone de pliage fermée
• Rabats à la surface avec larmier
• Rabats à la surface avec arrondi

Le choix quant à la saisie de la longueur et des paramètres reste identique pour chaque mode opératoire.

Saisie de la longueur

Vous pouvez indiquer la longueur du rabat par une valeur chiffrée. En effectuant un clic droit dans le champ de saisie de la longueur, vous pouvez par ex. accéder, par l'option Élaborer la distance, à la longueur visualisée sur le dessin.

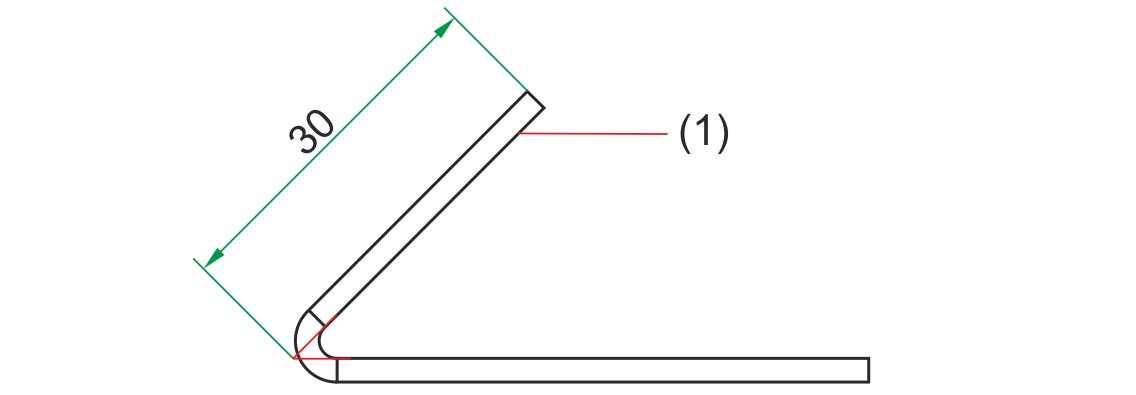

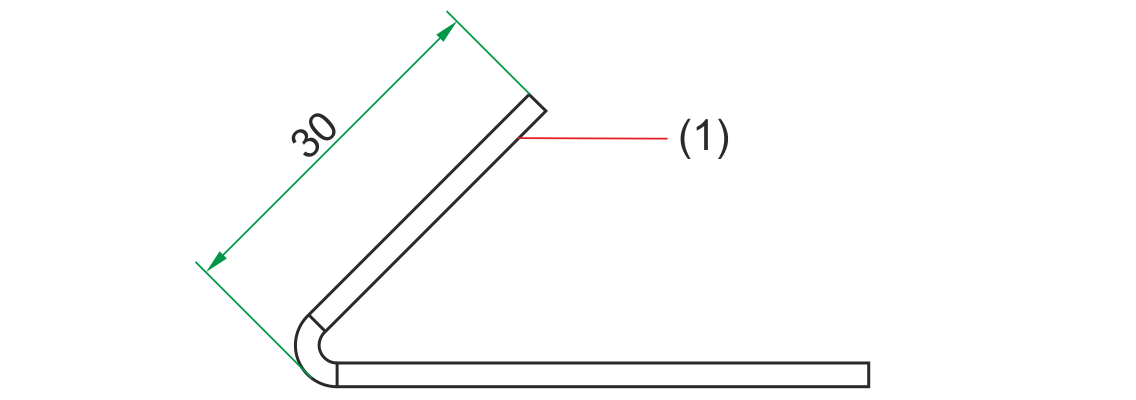

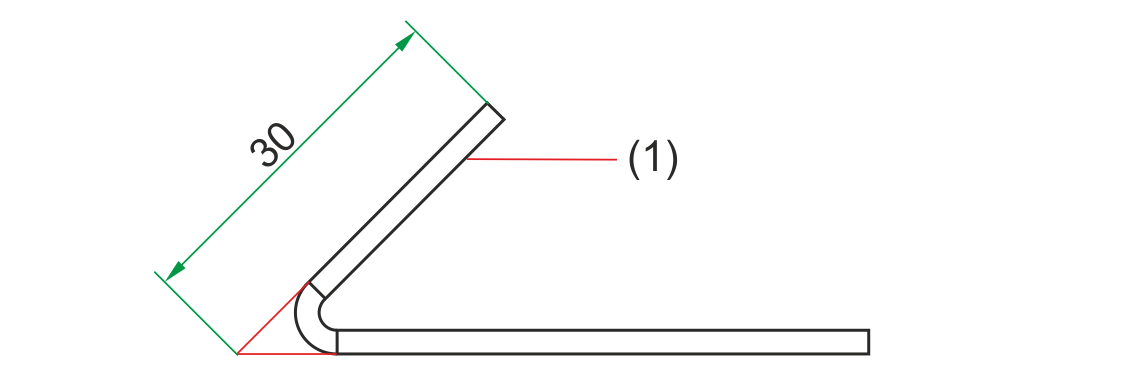

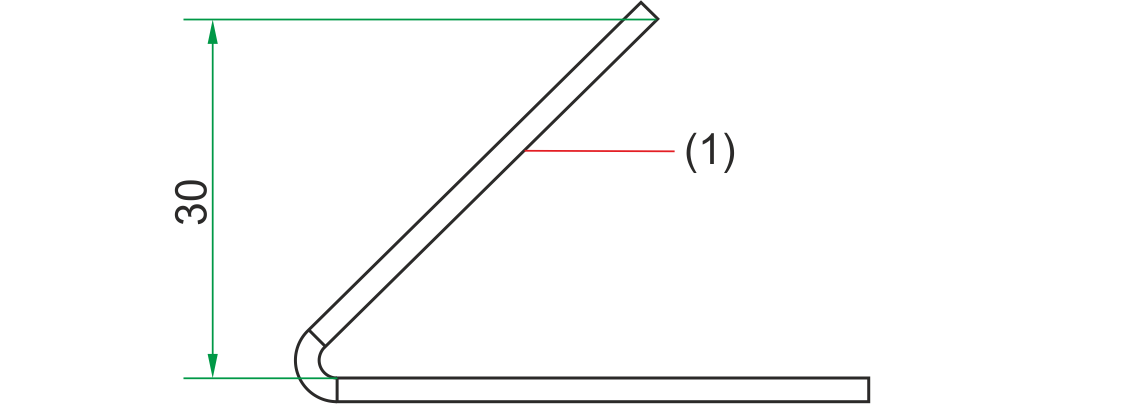

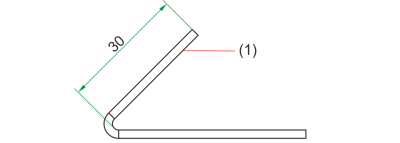

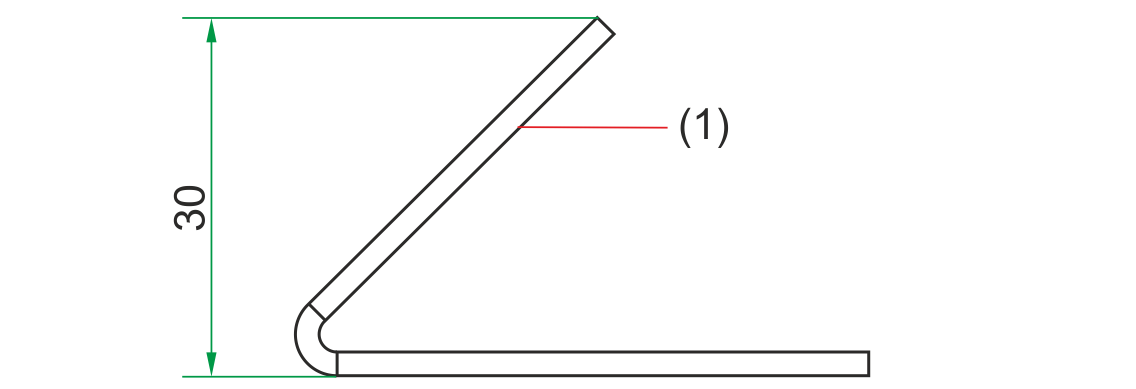

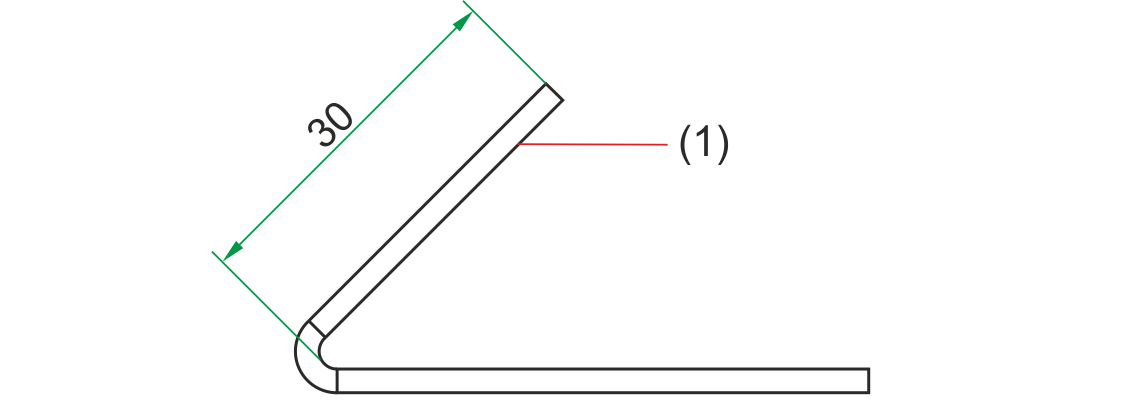

Il existe plusieurs possibilités de définir la référence de la longueur :

Paramètres

L'angle de pliage peut être saisi directement ou repris depuis le dessin au moyen d'un clic droit dans le champ de saisie.

Le rayon de pliage se trouve du côté intérieur de la zone de pliage. En effectuant un clic droit de la souris dans le champ de saisie, vous pouvez accéder au rayon depuis le dessin. Si la case du rayon de pliage est cochée et si vous avez également activé l'option Produit semi-fini, le rayon sera alors repris du catalogue.

Le mode de l'insertion se réfère au traitement du rabat de jonction. Les possibilités suivantes sont à votre disposition :

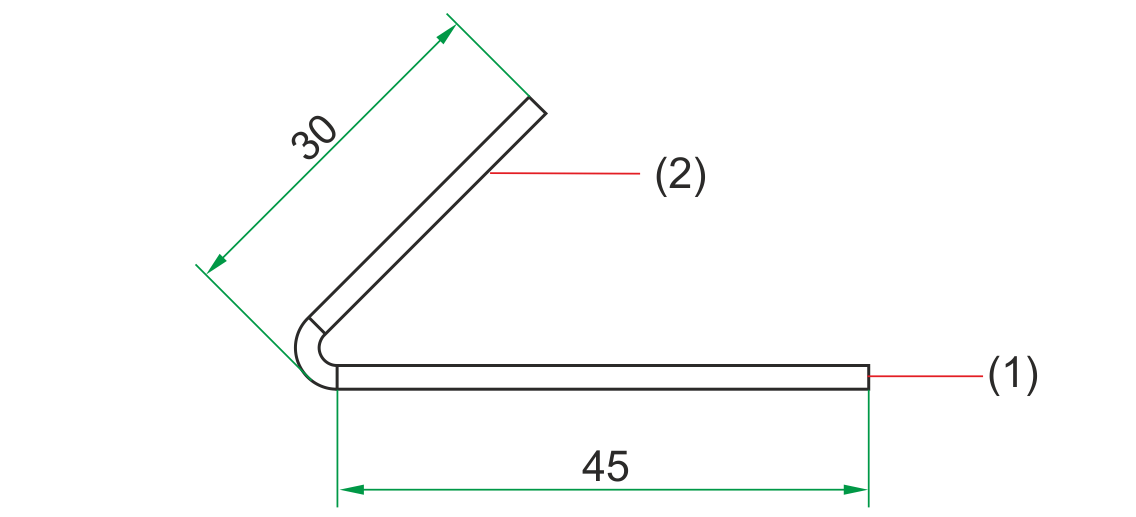

	Sans raccourcir Avec ce mode d'insertion, le rabat de jonction ne subit aucune modification.	(1) Rabat de jonction (2) Nouveau rabat

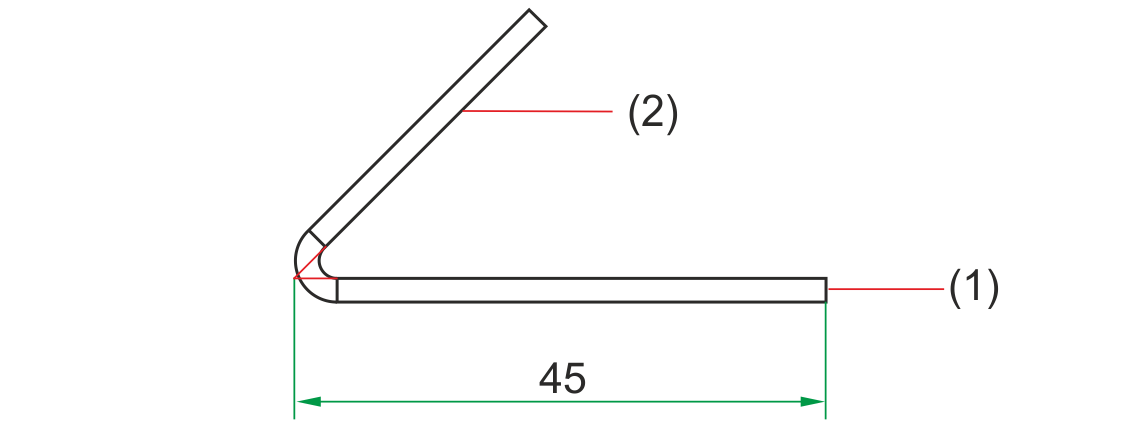

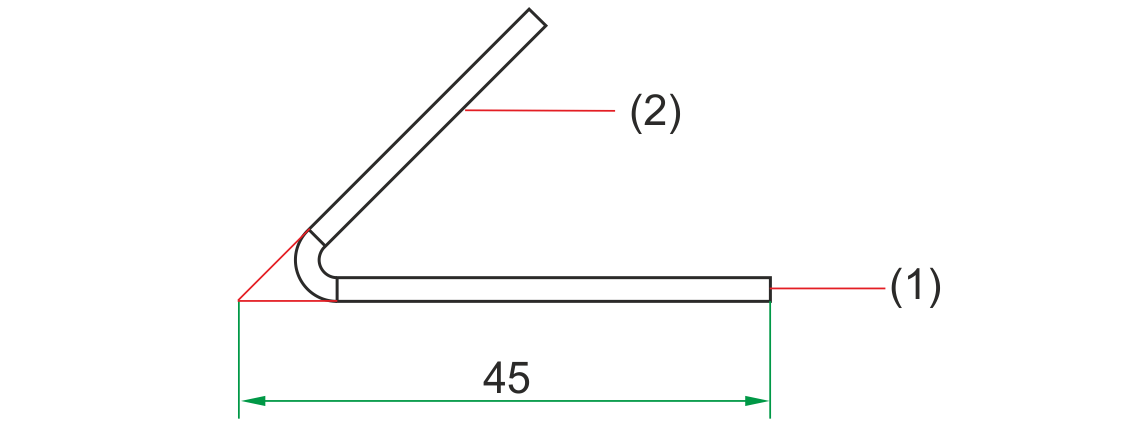

	Raccourcir, extérieur Le rabat de jonction subit un raccourcissement par l'intermédiaire de ce mode. Les surfaces extérieures du rabat se coupent dans le plan du chant avant raccourcissement.	(1) Rabat de jonction (2) Nouveau rabat
	Raccourcir, intérieur Le rabat de jonction subit un raccourcissement. Les surfaces intérieures du rabat se coupent dans le plan du chant avant raccourcissement.	(1) Rabat de jonction (2) Nouveau rabat

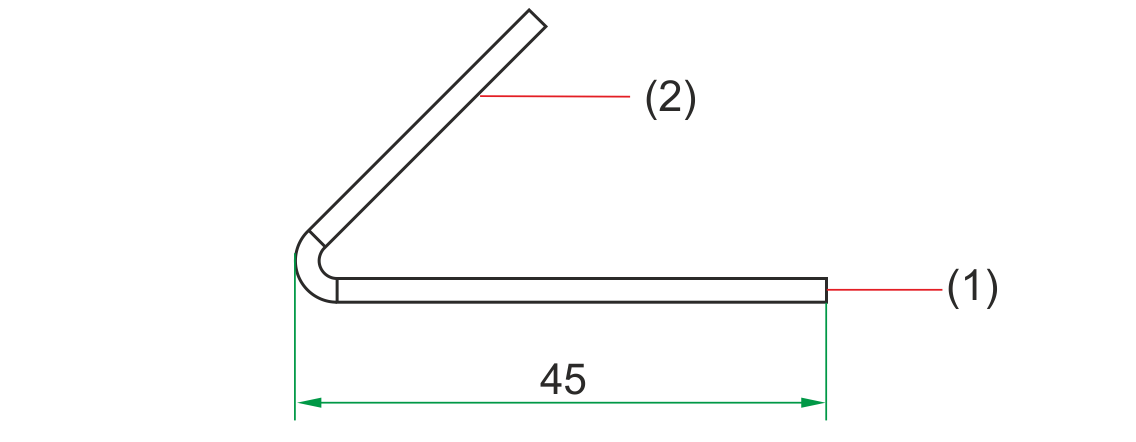

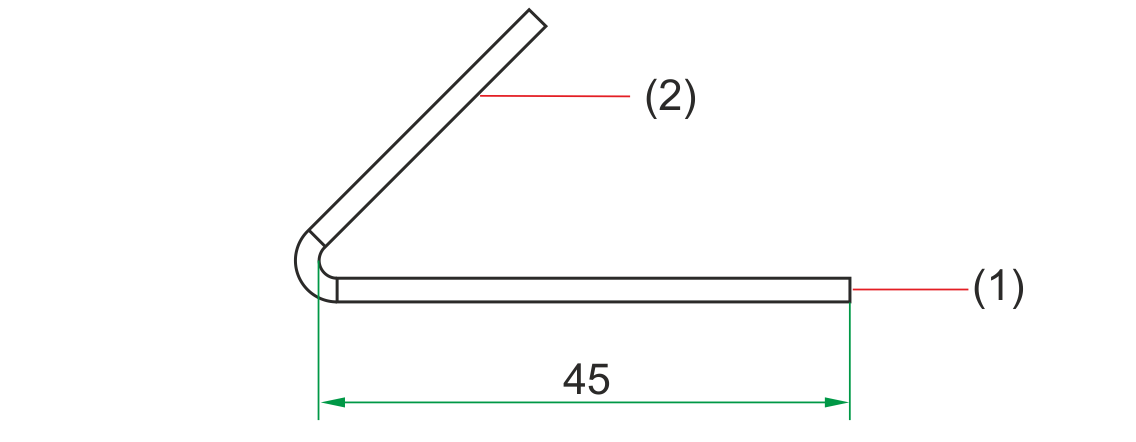

	Raccourcir, tangente extérieure Le rabat de jonction subit un raccourcissement. La surface extérieure de la zone de pliage est en contact avec le plan du chant avant raccourcissement.	(1) Rabat de jonction (2) Nouveau rabat
	Raccourcir, tangente intérieure Le rabat de jonction subit un raccourcissement. La surface intérieure de la zone de pliage est en contact avec le plan du chant avant raccourcissement.	(1) Rabat de jonction (2) Nouveau rabat

Pour obtenir la découpe (projection développée) de l'élément de tôle modélisé, HiCAD vous permet une projection développée selon plusieurs procédés de calcul (procédés de perte au pli) qui prennent en compte les modifications de longueur de la pièce qui, en fonction du matériau, surviennent lors de son pliage. Vous sont également proposés dans HiCAD les procédés de perte au pli empiriques couramment utilisés dans la pratique.

Un procédé de calcul particulier est représenté par un fichier système. Ces fichiers sont élaborés à titre d'exemple, mais dans la pratique, chaque utilisateur enregistre pour lui-même un ou plusieurs procédés de la sorte. Avant de procéder à l'ajout du rabat, vous pouvez sélectionner ici un fichier système.

Ajouter un rabat à la surface, zone de pliage libre

Zone de pliage libre

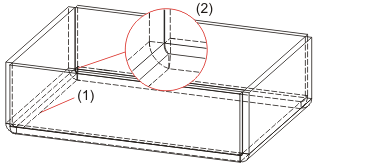

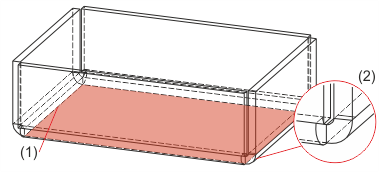

Cette fonction vous permet d'ajouter les rabats autour d'une surface (tôle de base). Le choix de la surface de recouvrement détermine l'orientation des nouveaux rabats.

(1) Surface de recouvrement de tôle
(2) Rabat avec une zone de pliage libre

Ajouter un rabat à la surface, avec larmier

Larmier

Cette fonction vous permet d'ajouter les rabats autour d'une surface (tôle de base) avec larmier. Le choix de la surface de recouvrement détermine l'orientation des nouveaux rabats.

(1) Surface de recouvrement
(2) Rabats avec larmier

Ajouter un rabat à la surface avec zone de pliage fermée

Zone de pliage fermée

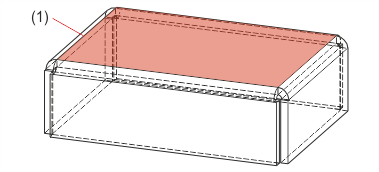

Cette fonction vous permet d'ajouter les rabats autour d'une surface (tôle de base) avec une zone de pliage fermée. C.-à-d. que les tôles et les zones de pliages seront allongées jusqu'au point d'intersection commun de l'arête intérieure. Le choix de la surface de recouvrement détermine l'orientation des nouveaux rabats.

Ajouter un rabat à la surface avec arrondi

Tôle pliée > Ajouter > Menu déroulant Rabat > Arrondi

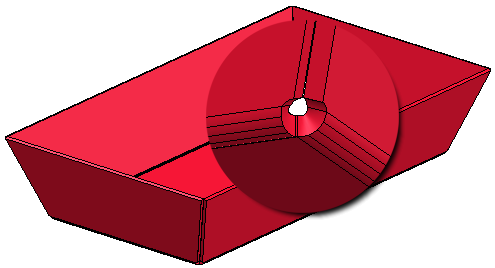

Cette fonction vous permet d'ajouter les rabats autour de la surface (tôle de base) avec un grugeage. Le choix de la surface de recouvrement détermine l'orientation des nouveaux rabats.

Ajouter un rabat (Tôle 3D) • Fermer le coin (Tôle 3D)
