Projet : HiCAD Tôle
Tôle pliée > Ajouter > Ajouter un rabat
La fonction Ajouter un rabat est reprise dans l'historique Feature et peut être modifiée avec Répéter feature (clic droit dans le Feature).

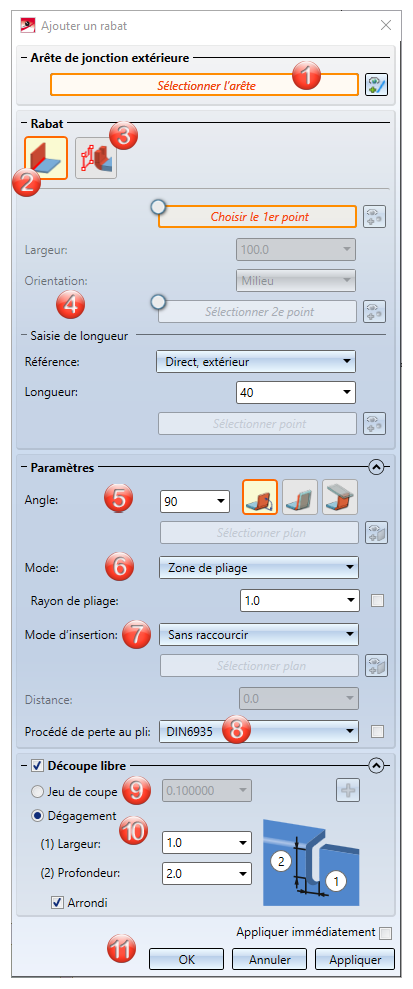

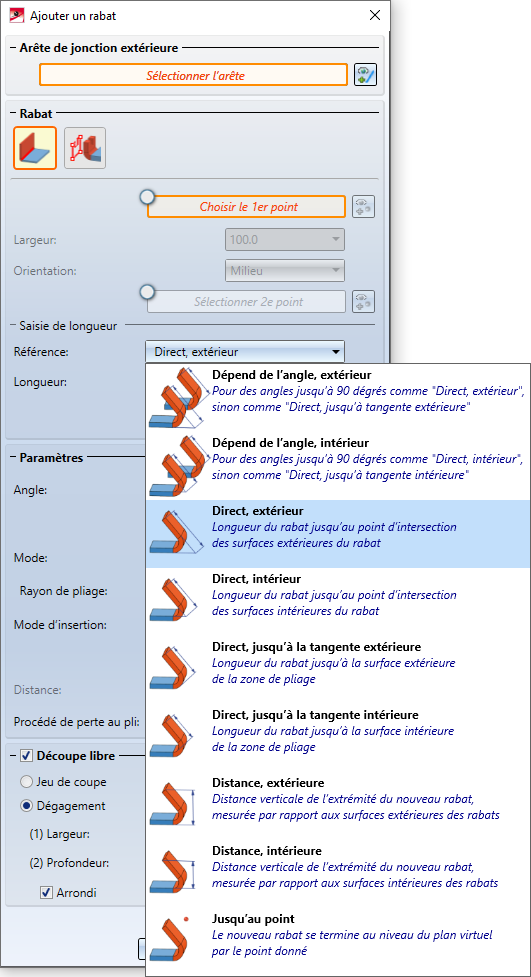

Après le lancement de la fonction, le masque de saisie apparaît :
Sections du masque de saisie :
Le choix de l'arête de jonction est décisif quant au sens du nouveau rabat. Après avoir sélectionné l'arête de jonction extérieure, une prévisualisation du nouveau rabat vous est proposée, à la condition de n'avoir activé aucune des options qui nécessitent d'autres données. Si l'option Appliquer immédiatement est activée, le nouveau rabat est inséré. Les modifications auront lieu alors par le Feature.

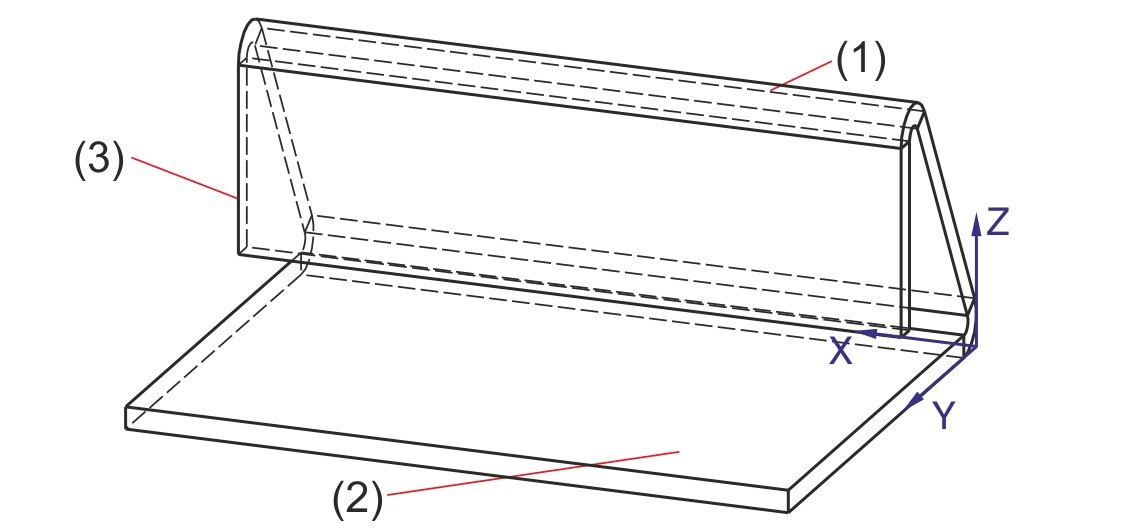

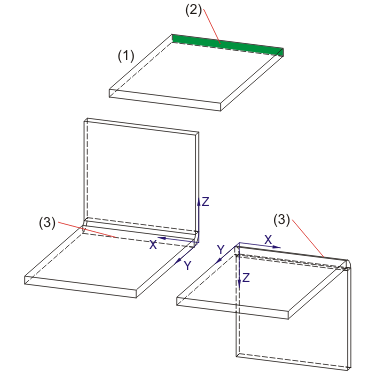

(1) Tôle de base
(2) Surface de jonction
(3) Arête de jonction
Si vous souhaitez identifier une autre arête, sélectionnez dans l'encart Arête de jonction l'icône
permettant d'identifier l'arête.
À savoir :
Dans un rendu ombré, les arêtes cachées peuvent aussi être sélectionnées.
Pendant la saisie des données, vous pouvez interrompre la fonction par un clic du milieu de la souris, dès lors qu'aucune prévisualisation n'apparaît. Sinon, acceptez la prévisualisation par un clic du milieu de la souris. Par un clic droit, vous accédez à d'autres options.
En cochant l'option
pour le 1er point, il est possible de choisir librement la largeur du nouveau rabat, indépendamment de l'arête de jonction.
Après avoir choisi le 1er point dans le dessin, il vous est possible de régler la largeur et la direction de la largeur, de manière alternative identifiez un 2e point.
Dans le cas où vous voudriez changer votre choix quant aux points, sélectionnez l'icône
permettant une identification.
Si les points se trouvent sur une arête, celle-ci devient alors l'arête de jonction, à la condition de n'avoir pas encore identifié d'arête de jonction.
Si la fonction Découpe libre est activée, le mode de l'insertion ne tiendra compte que de la partie du rabat. Si la fonction Découpe libre est désactivée, le mode de l'insertion s'applique à toute l'arête de jonction (par ex. par un raccourcissement de l'arête de jonction).
Il existe plusieurs possibilités de définir la longueur du rabat :
|
|
Dépendant de l'angle, extérieur Pour des angles jusqu'à 90° comme "Direct, extérieur", sinon comme "Direct, jusqu'à tangente extérieure" |
|
|
|
Dépendant de l'angle, intérieur Pour des angles jusqu'à 90° comme "Direct, intérieur", sinon comme "Direct, jusqu'à tangente intérieure" |
|
|
|

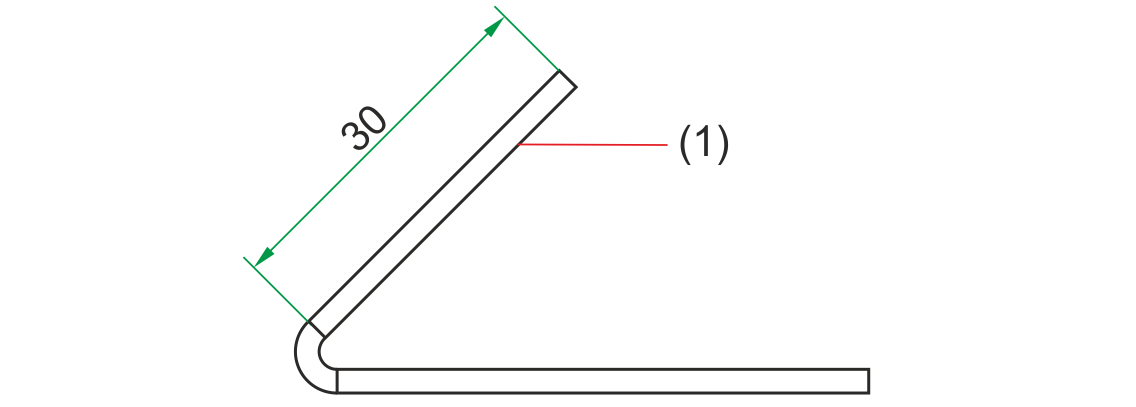

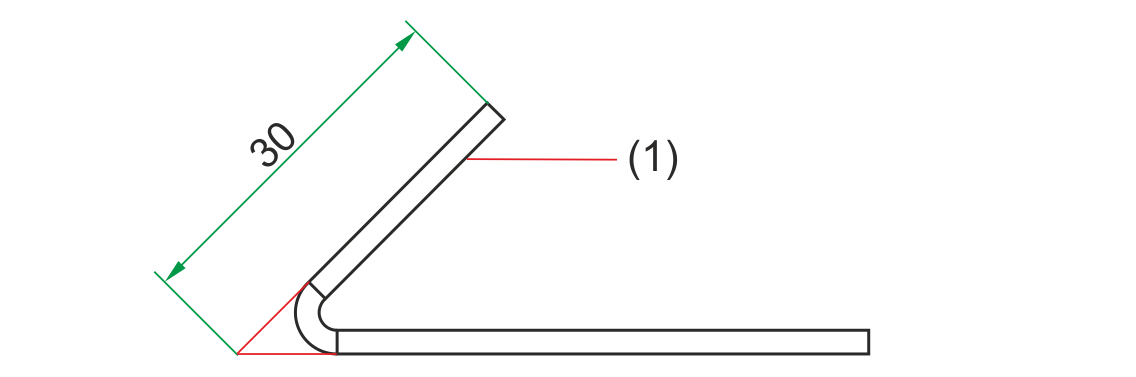

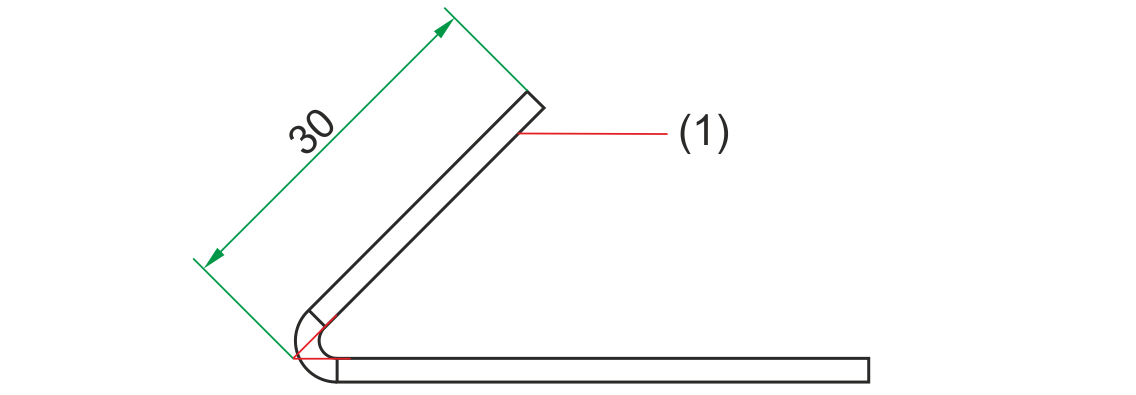

Direct, extérieur La longueur du rabat va jusqu'à l'intersection des surfaces extérieures du rabat de jonction. |
(1) nouveau rabat |
|
|

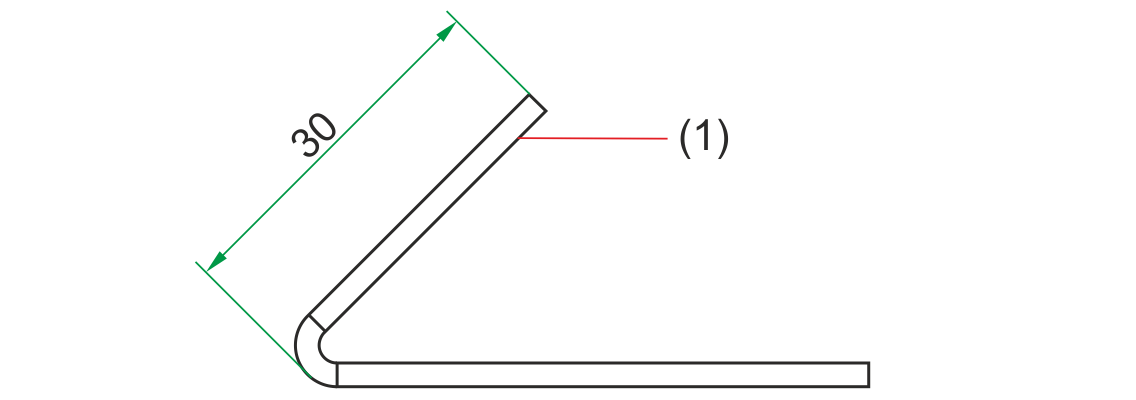

Direct, intérieur La longueur du rabat va jusqu'à l'intersection des surfaces intérieures du rabat de jonction. |
(1) nouveau rabat |
|
|

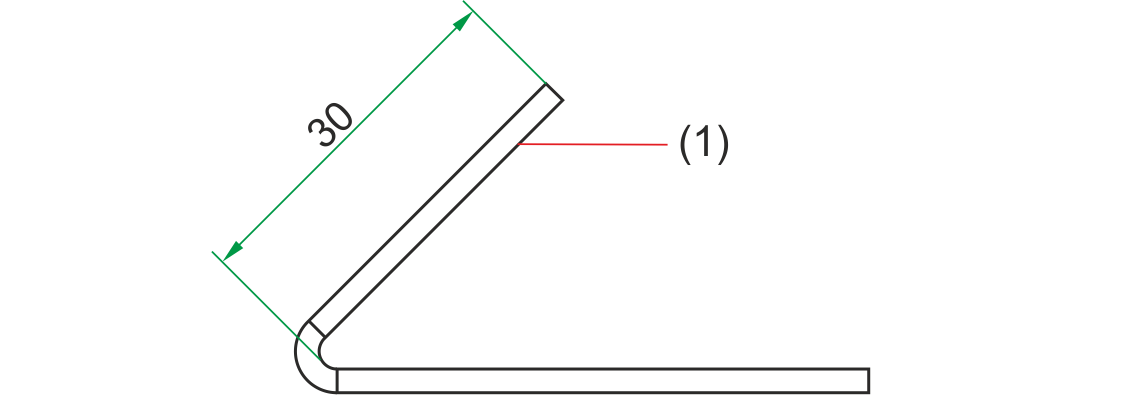

Direct, jusqu'à la tangente extérieure La longueur du rabat va jusqu'à la surface extérieure de la zone de pliage. |
(1) nouveau rabat |
|
|
Direct, jusqu'à la tangente intérieure La longueur du rabat va jusqu'à la surface intérieure de la zone de pliage. |
(1) nouveau rabat |
|
|

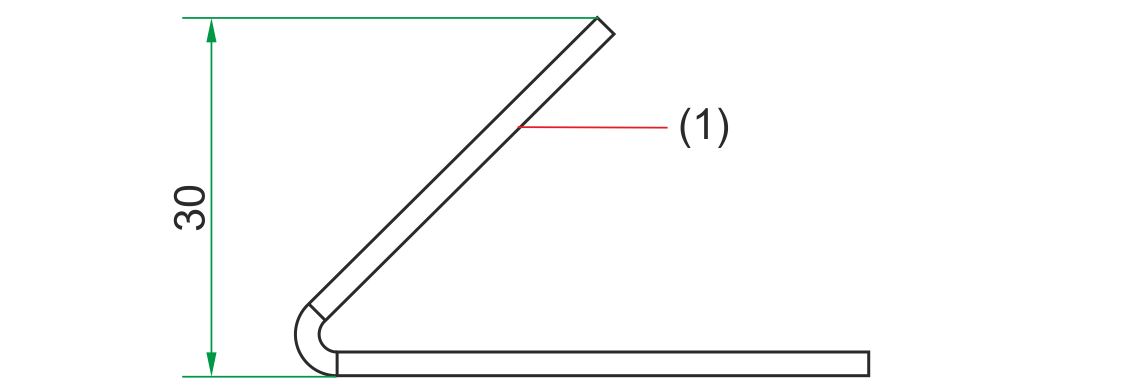

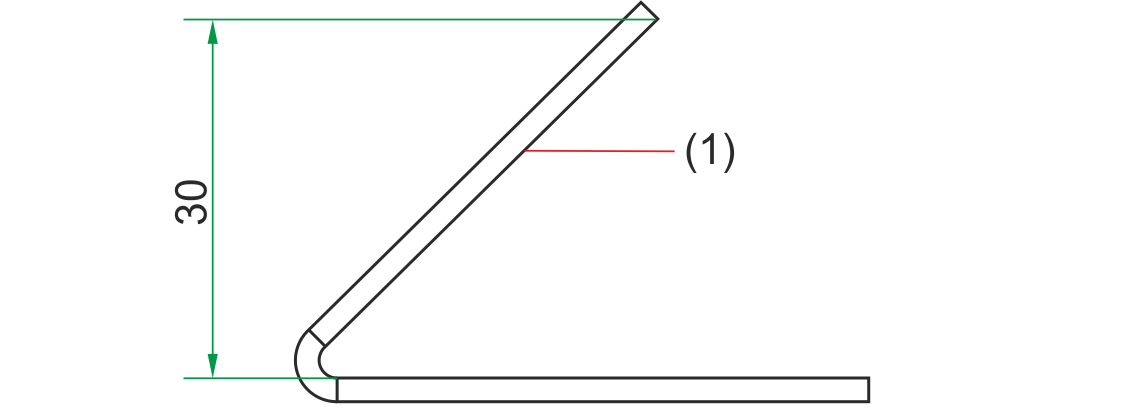

Distance, extérieure Distance verticale de l'extrémité du nouveau rabat, mesurée par rapport aux surfaces extérieures des rabats. |
(1) nouveau rabat |
|
|

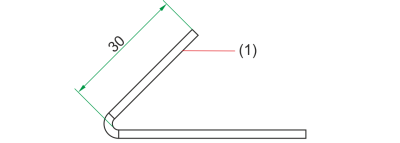

Distance, intérieure Distance verticale de l'extrémité du nouveau rabat, mesurée par rapport aux surfaces extérieures des rabats. |
(1) nouveau rabat |
|
|

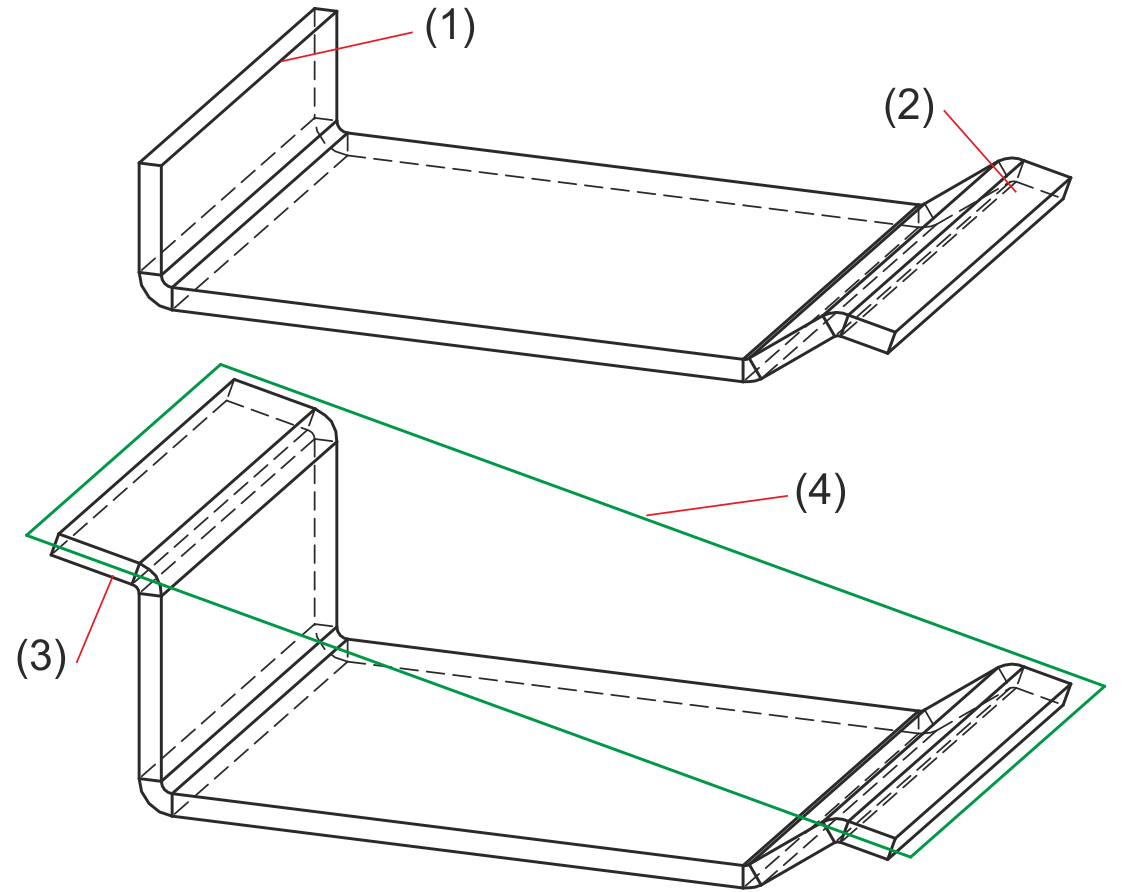

Jusqu'au point Le nouveau rabat se termine au niveau du plan virtuel par le point donné. |
(1) nouveau rabat Vous pouvez encore, en complément, indiquer une distance par rapport au point de référence. |

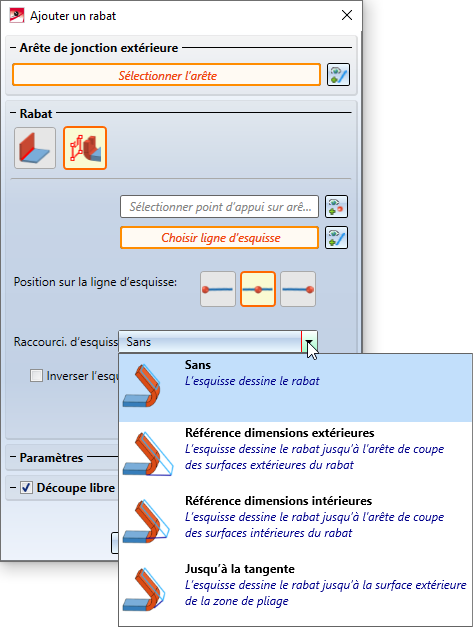

Cette fonction vous permet d'ajouter les polylignes fermées qui sont créées à l'aide de la technique Esquisse. L'esquisse choisie définit par ailleurs la surface du nouveau rabat à créer.
Si vous sélectionnez la fonction Ajouter un rabat par esquisse, vous verrez apparaître les paramètres suivants qui sont spécifiques à cette fonction.
En survolant l'esquisse avec votre curseur, l'arête et le point de positionnement le plus proche de la position du curseur seront indiqués. Seules des arêtes d'esquisse vous seront proposées.
Le point d'appui peut être choisi librement dans l'espace et sera projeté sur l'arête de jonction.

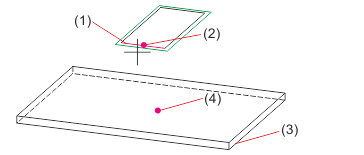

(1) Arête d'esquisse
(2) Point de positionnement sur l'arête de l'esquisse, par ex. point de centre
(3) arête de jonction extérieure de la tôle
(4) Point d'appui sur l'arête de jonction

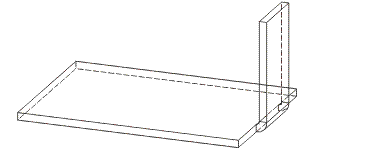

L'arête de l'esquisse sera portée sur l'arête de jonction. Le point de référence de l'esquisse sera porté sur le point de référence de la tôle.
Il existe plusieurs possibilités de définir la longueur de l'esquisse :
|
|
Sans référence L'esquisse représente le nouveau rabat jusqu'à la surface limitrophe de la zone de pliage. |
(1) Esquisse |
|
|
Référence dimensions extérieures L'esquisse représente le nouveau rabat jusqu'à l'arête de coupe des surfaces extérieures du rabat de jonction. |
(1) Esquisse |
|
|
Référence dimensions intérieures L'esquisse représente le nouveau rabat jusqu'à l'arête de coupe des surfaces intérieures du rabat de jonction. |
(1) Esquisse |
|
|
Jusqu'à la tangente L'esquisse représente le nouveau rabat jusqu'à la surface extérieure de la zone de pliage. |
(1) Esquisse |

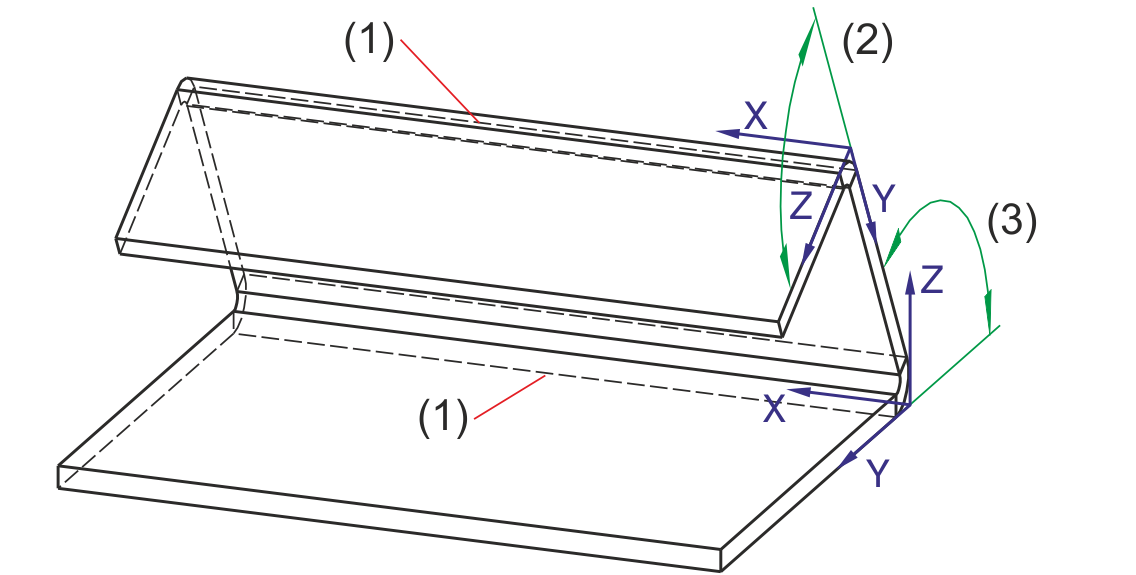

Pour la saisie d'angle, vous disposez des options suivantes :
|
|
Saisie de l'angle Le rabat sera ajouté selon l'angle de pliage indiqué. |
(1) Arête de jonction |
|
|
Parallèle à la surface plane Le rabat sera ajouté parallèlement à une surface sélectionnée |
(1) Arête de jonction |
|
|
Verticale à la surface plane Le rabat sera ajouté verticalement à une surface sélectionnée |
(1) Arête de jonction |

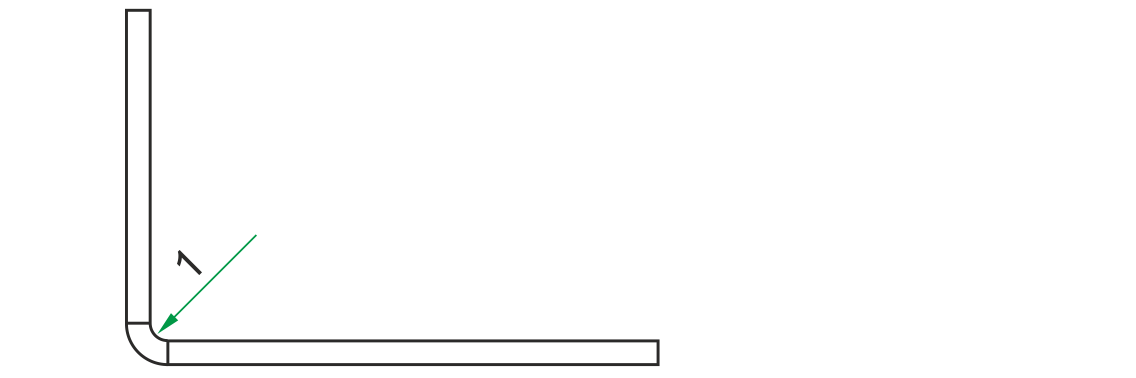

Le rayon de pliage est situé à l'intérieur de la zone de pliage. Si vous cliquez avec le bouton droit de la souris sur le champ de saisie, vous pouvez indiquer le rayon directement dans le dessin.
Si la case du rayon de pliage est cochée
et si vous avez également activé un produit semi-fini, le rayon sera repris du catalogue.
Les tôles composites, comme par ex. ALUCOBOND®, peuvent être déformées au moyen de la technique de fraisage-pliage. La zone de pliage qui en résulte diffère géométriquement des zones de pliage cylindriques. C'est pourquoi HiCAD offre également la possibilité de choisir, en plus des zones de pliage, des zones de fraisage-pliage.
Les modes suivants sont à votre disposition :
|
|
Zone de pliage La zone de pliage montre le rayon de pliage spécifié. |
|
|
|
Zone de fraisage-pliage Zone de pliage avec outil sélectionné (fraisage intérieur). |
|
|
|
Zone de fraisage-pliage, inversée Zone de pliage avec outil sélectionné (fraisage extérieur). |
|
Pour les zones de fraisage-pliage, vous pouvez choisir l'outil de fraisage adapté au moyen de l'option Outils issue du catalogue Normes d'usine > Forme de rainure des panneaux composites.

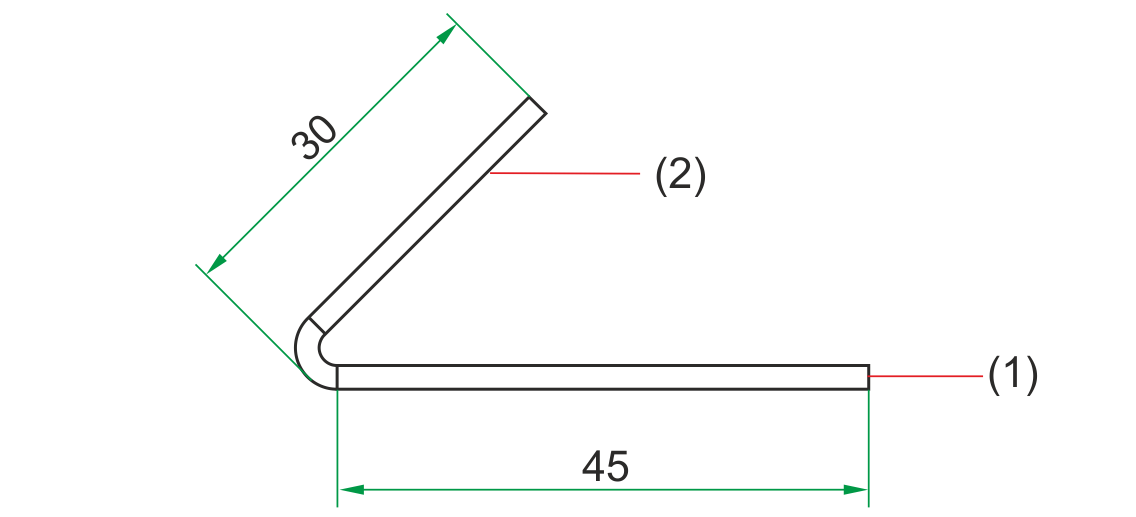

Le mode de l'insertion se réfère à l'usinage du rabat de jonction. Les possibilités suivantes sont à votre disposition :
|
|

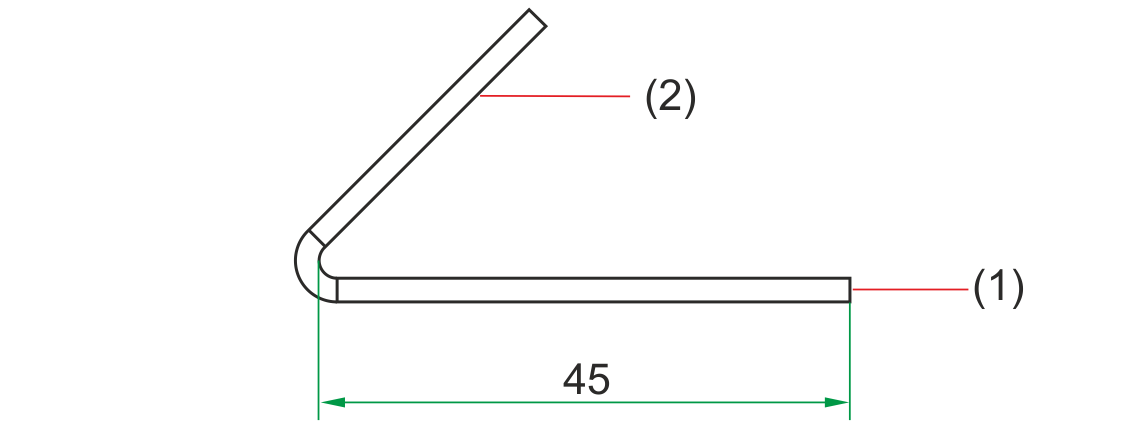

Sans raccourcir Avec ce mode d'insertion, le rabat de jonction ne subit aucune modification. |
(1) Rabat de jonction |
|
|
Dépendant de l'angle, extérieur Pour un angle jusqu'à 90° comme "Raccourcir, extérieur", sinon comme "Raccourcir, tangente extérieure" |
|
|
|
Dépendant de l'angle, intérieur Pour un angle jusqu'à 90° comme "Raccourcir, intérieur", sinon comme "Raccourcir, tangente intérieure" |
|
|
|

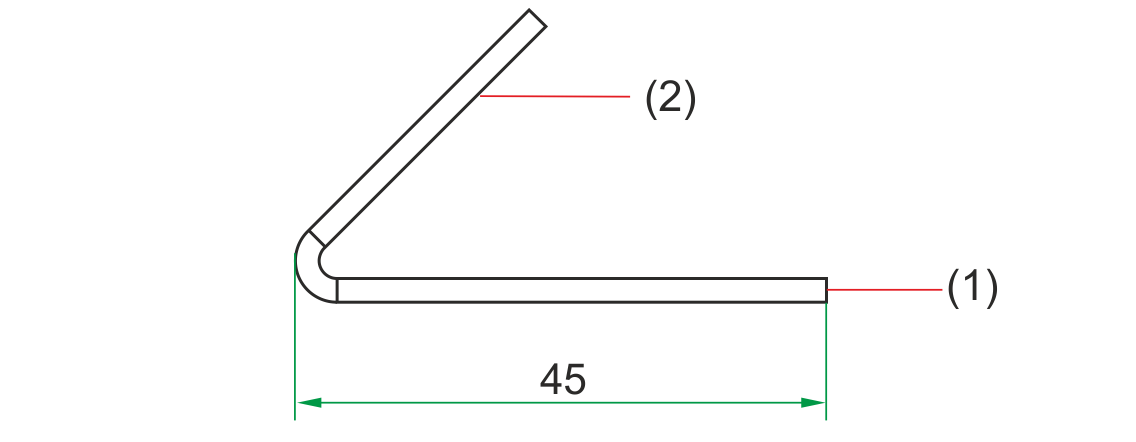

Raccourcir, extérieur Le rabat de jonction subit une raccourcissement par l'intermédiaire de ce mode. Les surfaces extérieures du rabat se coupent dans le plan du chant avant raccourcissement. |
(1) Rabat de jonction |
|
|
Raccourcir, intérieur Le rabat de jonction subit un raccourcissement par l'intermédiaire de ce mode. Les surfaces intérieures du rabat se coupent dans le plan du chant avant raccourcissement. |
(1) Rabat de jonction |
|
|
Raccourcir, tangente extérieure Le rabat de jonction subit un raccourcissement. La surface extérieure de la zone de pliage est en contact avec le plan du chant avant raccourcissement. |
(1) Rabat de jonction |
|
Raccourcir, tangente intérieure Le rabat de jonction subit un raccourcissement. La surface intérieure de la zone de pliage est en contact avec le plan du chant avant raccourcissement. |
(1) Rabat de jonction |
|
|

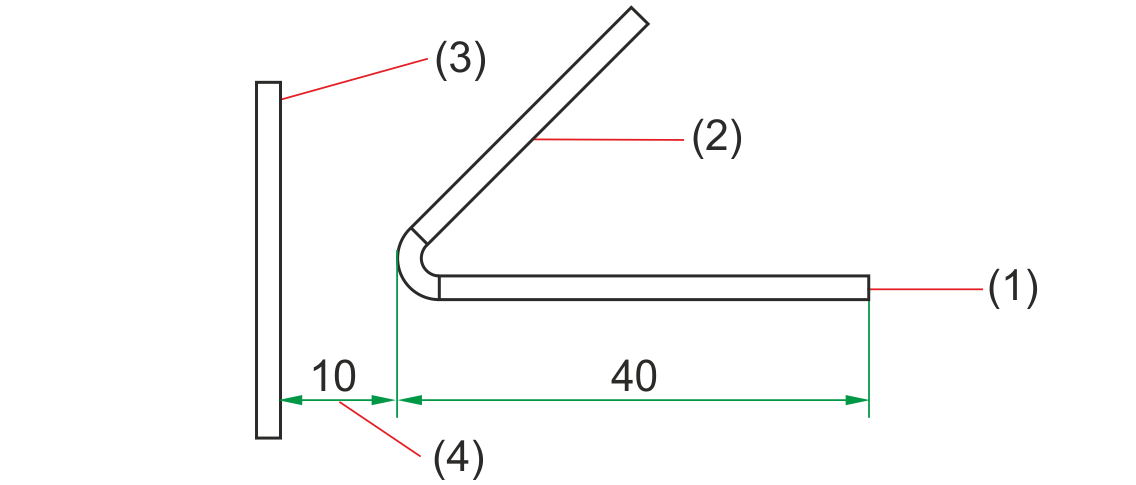

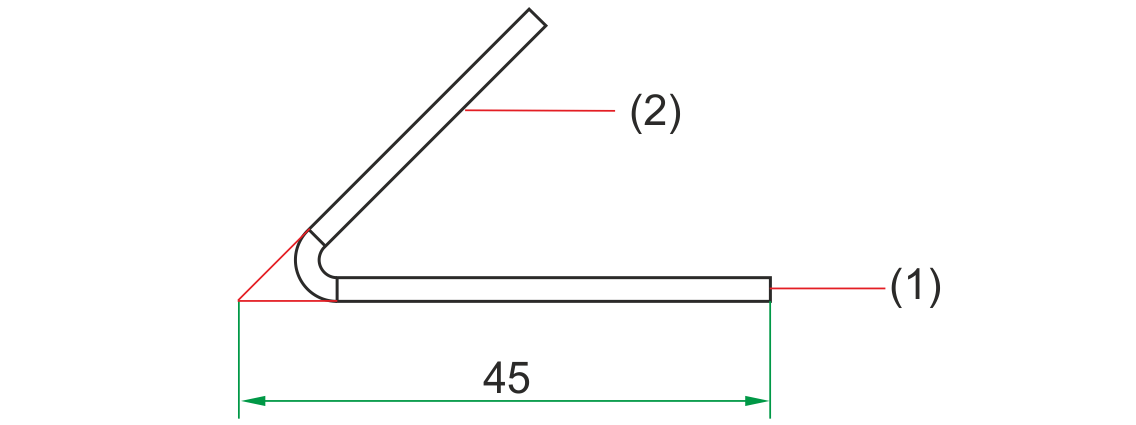

Jusqu'au plan, extérieur Le rabat de jonction subit un raccourcissement ou un allongement. La surface extérieure de la zone de pliage est en contact avec le plan donné. |
(1) Rabat de jonction Tôle de jonction raccourcie de 45 à 40 |
|

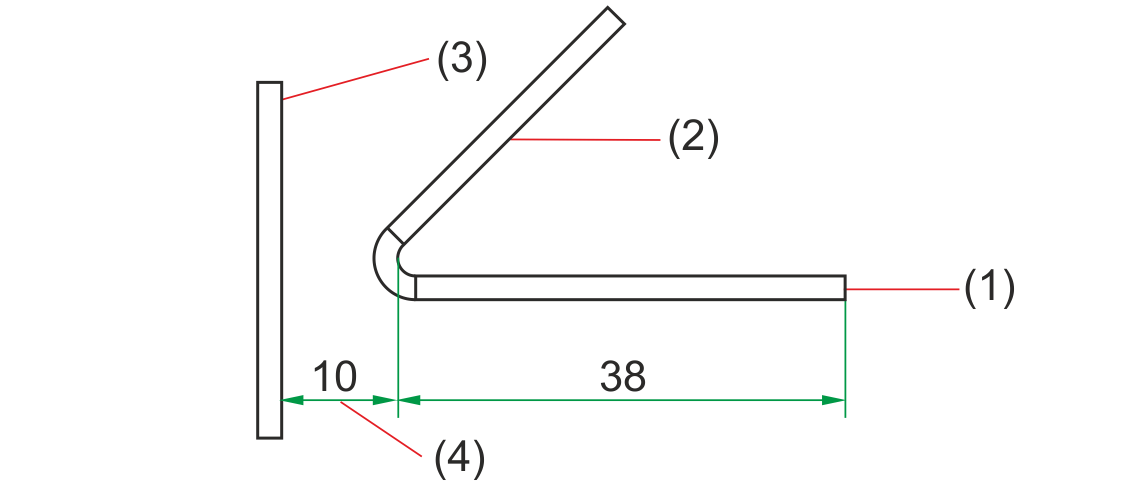

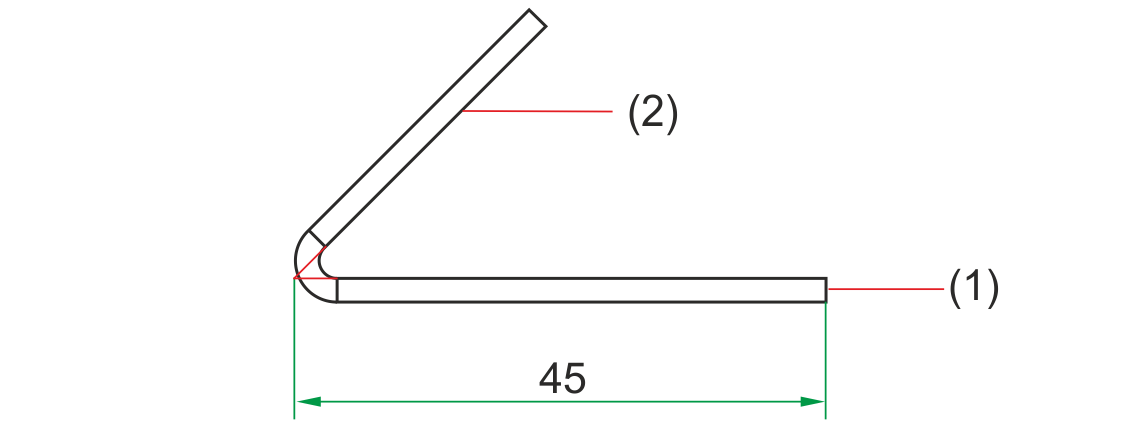

Jusqu'au plan, intérieur Le rabat de jonction subit un raccourcissement ou un allongement. La surface intérieure de la zone de pliage est en contact avec le plan donné. |
(1) Rabat de jonction Tôle de jonction raccourcie de 45 à 38 |
Pour obtenir la découpe (projection développée) de l'élément de tôle modélisé, HiCAD vous permet une projection développée selon plusieurs procédés de calcul (procédés de perte au pli) qui prennent en compte les modifications de longueur de la pièce qui, en fonction du matériau, surviennent lors de son pliage. Vous sont également proposés dans HiCAD les procédés de perte au pli empiriques couramment utilisés dans la pratique.
Un procédé de calcul particulier est représenté par un fichier système. Ces fichiers sont élaborés à titre d'exemple, mais dans la pratique, chaque utilisateur enregistre pour lui-même un ou plusieurs procédés de la sorte. Avant de procéder à l'ajout du rabat, vous pouvez sélectionner ici un fichier système.
Un jeu de coupe se produit quand vous ajoutez une tôle à une tôle de base entre 2 points et que la surface de jonction doit être raccourcie en raison du mode d'insertion. En activant par un clic droit de la souris le champ de saisie, vous pouvez accéder au jeu de coupe depuis le dessin.
En cliquant sur le symbole
, vous pouvez corriger le jeu de coupe dans les paramètres technologiques.
(1) Largeur du jeu de coupe

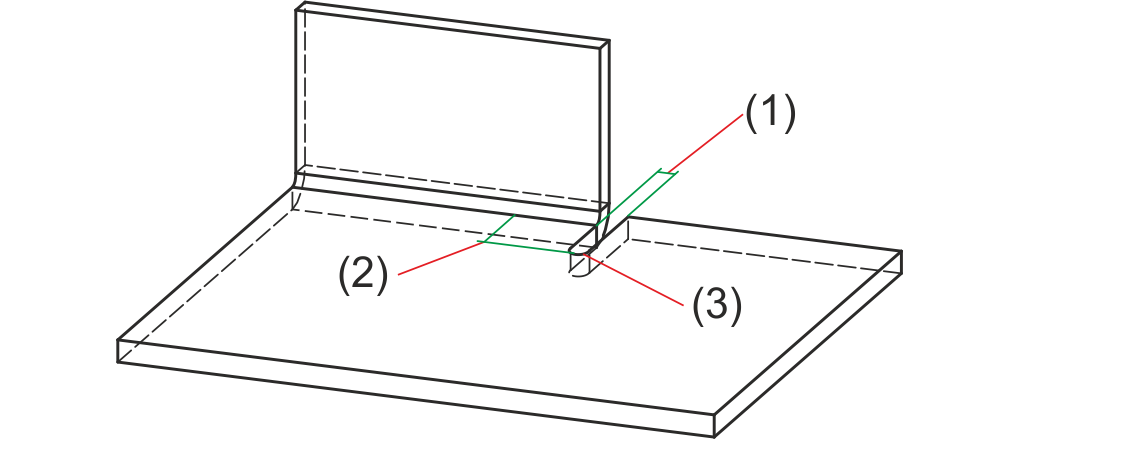

Si le rabat est plus petit que l'arête de jonction et que le mode d'insertion raccourcit la tôle de jonction, il est judicieux d'intégrer un dégagement par grugeage. Indiquez alors sa largeur, sa profondeur et sa forme.
(1) Largeur
(2) Profondeur
(3) Arrondi

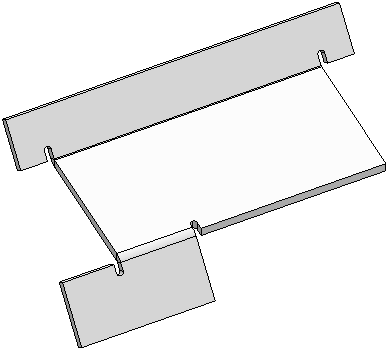

En ajoutant un rabat, le nouveau rabat obtient, s'il déborde de l'arête de jonction, un grugeage.
Après avoir saisi toutes les données nécessaires, le nouveau rabat peut être inséré. En cliquant sur Appliquer ou par un clic sur le bouton du milieu de la souris (BMS), le rabat est élaboré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et par Appliquer de les appliquer à une autre arête de jonction. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification. Si l'option Appliquer immédiatement est cochée , les données seront appliquées directement à votre dessin.
À savoir :
Toute saisie incorrecte sera signifiée par le symbole
. Déplacez votre curseur sur ce symbole pour afficher le message d'erreur.
Si la fonction ne peut être accomplie à partir des données indiquées, c'est alors le symbole
qui apparaît sur le bouton OK. Placez le curseur sur le symbole pour afficher le message d'erreur.
