Projet : HiCAD Tôle

Représentation de la zone de pliage

Il existe dans HiCAD 3 zones de pliage différentes :

• Les anciens éléments de tôle avec des zones de pliage surfaciques segmentées
• Les anciens éléments de tôle avec des zones de pliage cylindriques segmentées
• Les nouveaux éléments de tôle avec des zones de pliage cylindriques

Lorsque vous ajoutez un nouveau rabat à l'élément de tôle, HiCAD reconnaît automatiquement quelle zone de pliage a été utilisée et change les paramètres en fonction.

Pour modifier le paramétrage prédéfini cylindrique sans segmentation, vous devez le faire dans le Gestionnaire de Configuration sous Tôle pliée > Paramètre par défaut à l'entrée Zones de pliage, cylindriques.

Après un redémarrage de HiCAD, la modification sera prise en compte.

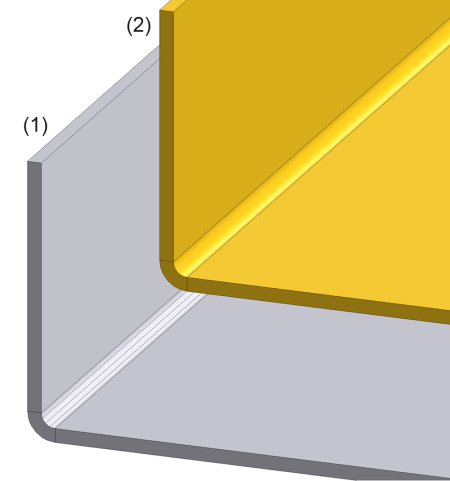

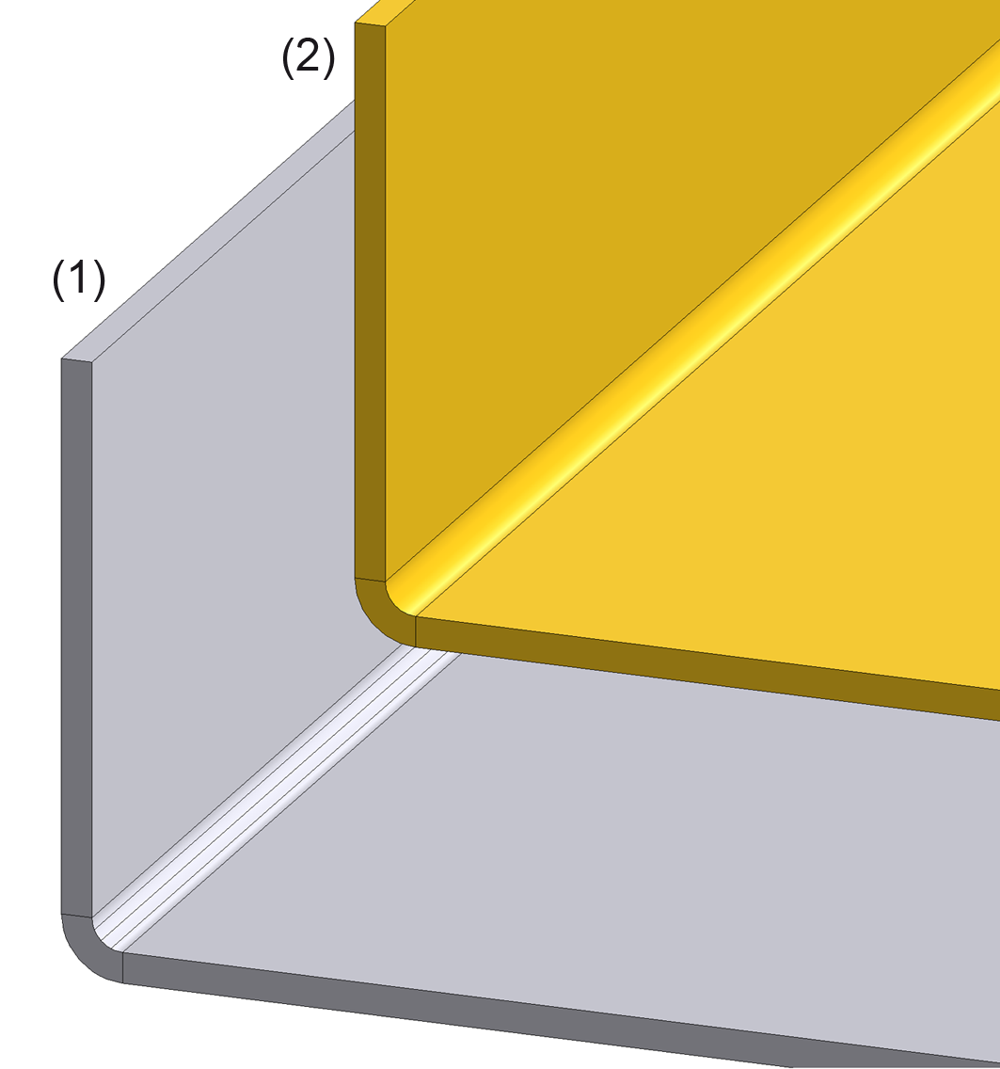

Exemple :

(1) avec segmentation
(2) sans segmentation

À savoir :

Lors d'une recherche d'élément identique (repérage, référencement...), les tôles d'apparence identique, mais de représentations différentes de zones de pliage, seront traitées différemment.

Une correction des zones de pliage segmentées en non segmentées n'est pas possible, car autrement le recalcul du Feature qui concerne la zone de pliage ne serait plus réalisable.
