Ecke schließen innen

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Ecke schließen, Frei > Stoß: Innenkante bündig

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Ecke schließen, Zu > Stoß: Innenkante bündig

Bei dem Modus Ecke schließen, Frei werden die Bleche bis zum gemeinsamen Schnittpunkt der inneren Kante verlängert oder ggf. verkürzt. Haben Sie den Modus Ecke schließe, Zu gewählt, dann wird auch die Biege- bzw. Fräskantzone geschlossen.

1. Identifizieren Sie von jeder Lasche eine Kante der Längsseite oder mit der rechten Maustaste die Stirnseite.

Die Vorschau wird angezeigt und kann mit Übernehmen eingebaut werden.

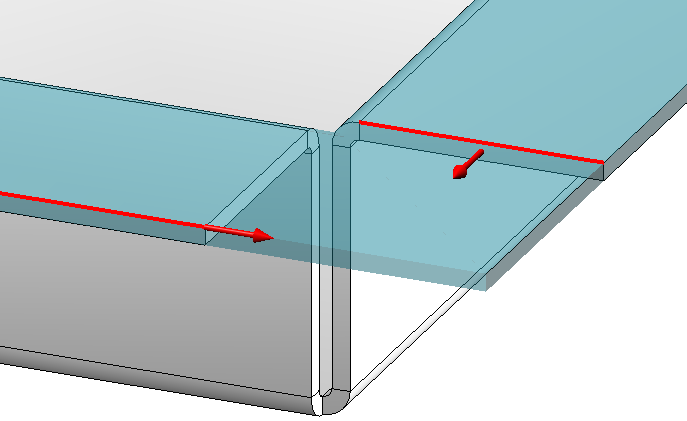

Vorschau
Linke Lasche über Längskante identifiziert,
Rechte Lasche über die Stirnseite (RMT) identifiziert

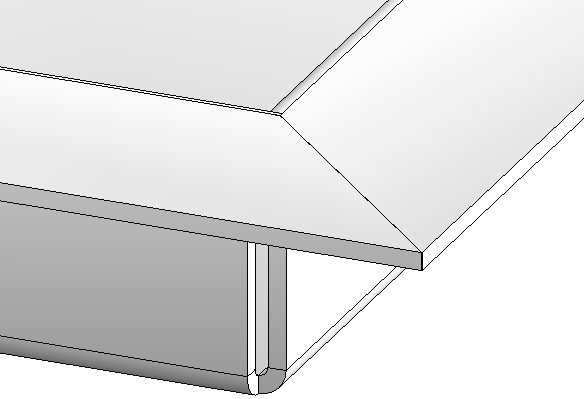

Übernahmen

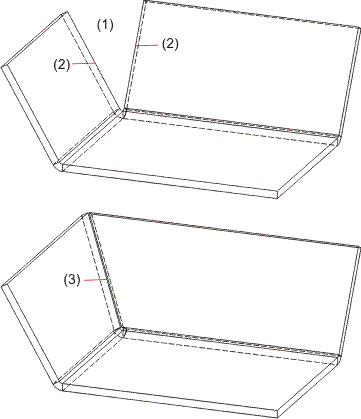

(1) Offene Ecke
(2) Stirnkante (RMT)
(3) Geschlossene Ecke

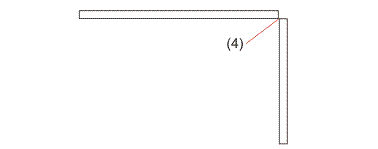

(4) Draufsicht der geschlossenen Ecke, Stoß: Innenkante bündig
