Ecke schließen mit rundem Freischnitt

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Ecke schließen, Rund

Dieser Modus schließt offene Ecken, die beim Ankanten von Blechlaschen entstehen. Dabei wird die Biege- bzw. Fräskantzone mit einem Freischnitt versehen. Die Lascheninnenkanten können entweder bündig sein oder die zuerst identifizierte Lasche hat einen prozentualen Überstand.

1. Identifizieren Sie von jeder Lasche eine Kante der Längsseite oder mit der rechten Maustaste die Stirnseite.
2. Geben Sie den Durchmesser des Freischnitt und ggf. den Faktor für den Überstand ein.

Die Ecke kann dann mit OK geschlossen werden.

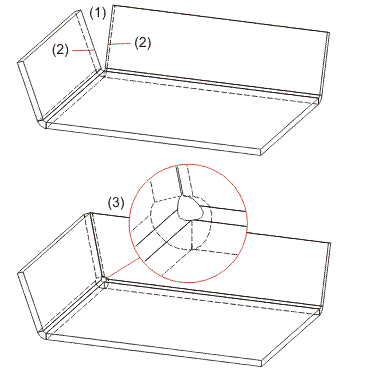

(1) Offene Ecke
(2) Stirnkante
(3) Geschlossene Ecke, Innenkante bündig mit Freischnitt

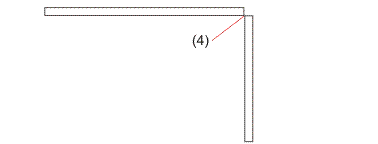

(4) Draufsicht der geschlossenen Ecke mit Stoß: Innenkante bündig

(1) Stoß: Prozentual: 0,5 x die Blechdicke

Eckbearbeitung (3D-Blech) • Laschen um Fläche ankanten (3D-Blech)
