Ecke schließen Außenkanten bündig

Eckbearbeitung/Gehrung innerhalb eines Bleches > Modus: Ecke schließen, Zu > Stoß: Außenkanten bündig

Mit dem Modus Ecke schließen Außenkanten bündig, Biegezone zu wird jedes Blech bis zur äußeren Kante des anderen Bleches verlängert. Das gilt auch für die Biege bzw. Fräskantzone.

1. Identifizieren Sie von jeder Lasche eine Kante der Längsseite oder mit der rechten Maustaste die Stirnseite.
2.

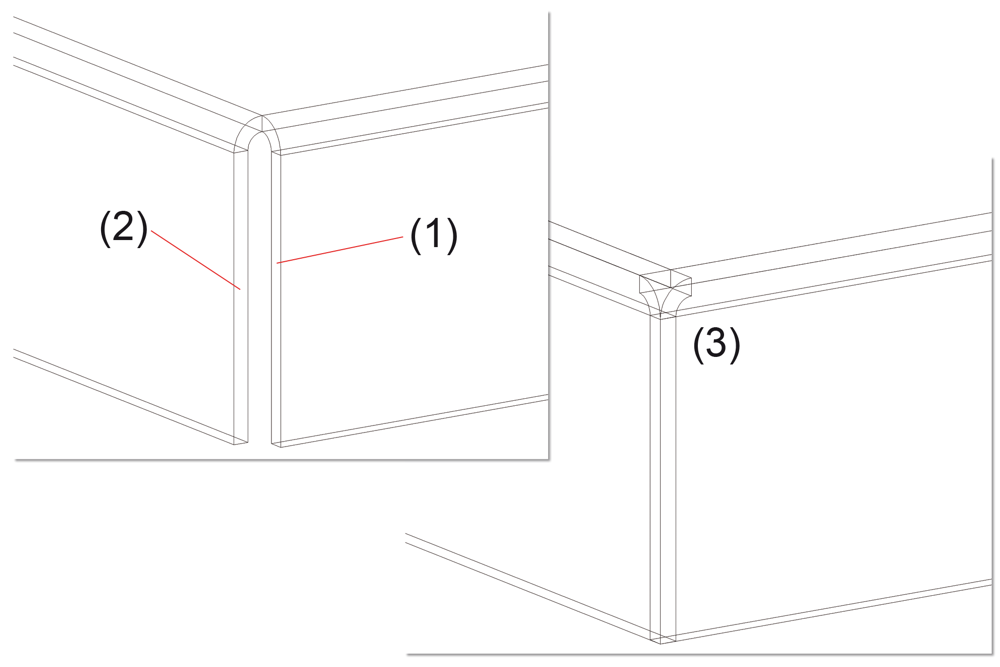

(1) Stirnkante
(2) Stirnkante
(3) Bis zu den Außenkanten der Bleche verlängert oder ggf. verkürzt.
