Tailler le coin

Pour créer des zones de pliage adaptées au fraisage, vous pouvez, par la fonction Tailler le coin, élaborer des transitions avec une, deux ou trois zones de fraisage-pliage dans votre construction en tôle. Se forment alors deux droites en prolongement des arêtes du rabat se rejoignant dans la zone de fraisage-pliage.

Si vous souhaitez identifier une autre zone de fraisage-pliage, cliquez sur l'icône Icon

permettant l'identification d'une zone fraisage-pliage.

Vous avez également la possibilité de tailler le coin d'une tôle à l'état développé, c'est-à-dire après une simulation de pliage.

En cliquant sur Appliquer, la fonction est exécutée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de sélectionner d'autres zones de fraisage-pliage et de fermer la fonction par Appliquer. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans modification. Si l'option Appliquer immédiatement est cochée, les données seront appliquées directement à votre dessin.

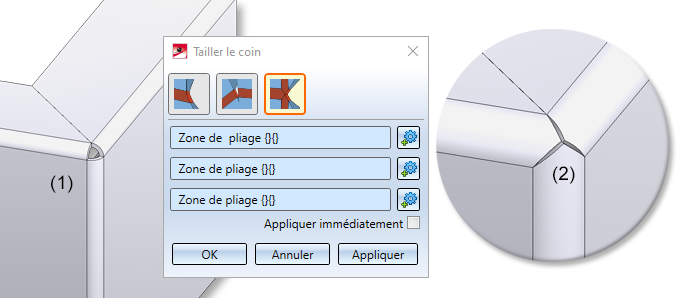

Tailler le coin, 3 zones de fraisage-pliage
(1) Situation d'origine
(2) Zones de fraisage-pliage taillées

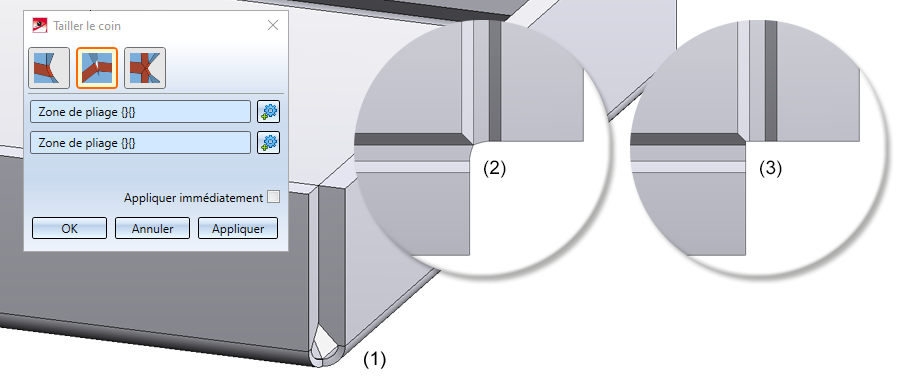

Tailler le coin, 2 zones de fraisage-pliage
(1) Situation d'origine
(2) Vue de la situation d'origine dans la simulation de pliage (Vue de dessus)
(3) Zones de fraisage-pliage taillées dans la simulation de pliage (Vue de dessus)

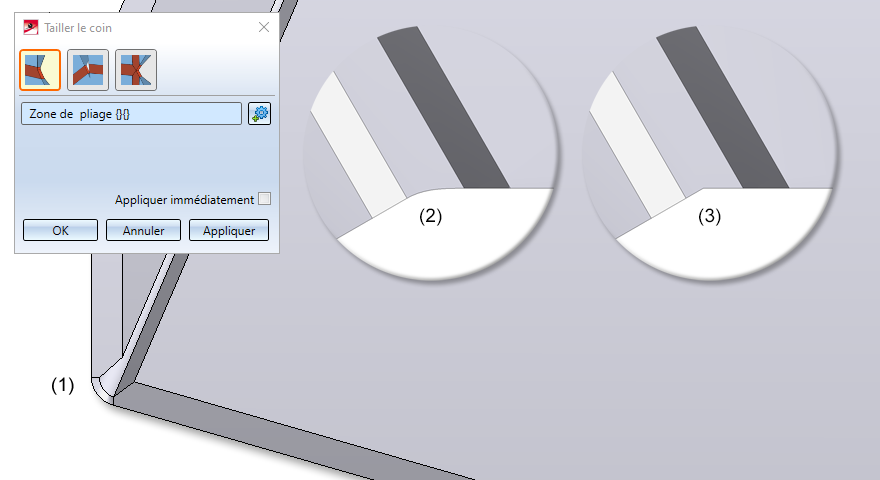

Tailler le coin, 1 zone de fraisage-pliage
(1) Situation d'origine
(2) Vue de la situation d'origine dans la simulation de pliage (Vue de dessus)
(3) Zone de fraisage-pliage taillée dans la simulation de pliage (Vue de dessus)
