Simulation de pliage

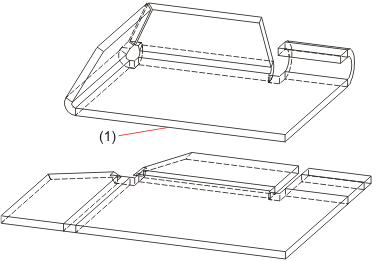

La fonction Simulation de pliage vous permet de déplier une construction de tôle complète sur différents plans dans le but de l'usiner (par ex. Percer). Vous pouvez enfin replier la tôle. Vous pouvez déplier plusieurs tôles à la fois. Identifiez l'une après l'autre une tôle de base sur la scène.

Vous pouvez également identifier l'arête pour la tôle de base dans la vue en coupe ou de détail. La simulation de pliage sera donc effectuée dans la vue d'origine. La vue en coupe ou de détail n'est de ce fait plus valide et doit être actualisée. Si vous avez identifié une arête par laquelle une coupe a été créée, un message d'erreur s'affiche alors. Une identification n'est pas possible si la vue en coupe a été créée avec les options Déployé ou Surface de coupe uniquement.

Toutes les tôles seront pliées dans le plan de l'élément identifié comme tôle de base.

Le repliage doit être effectué par vous individuellement. Pour replier l'élément de tôle, cliquez de nouveau sur le symbole Simulation de pliage et identifie la tôle de vote choix.

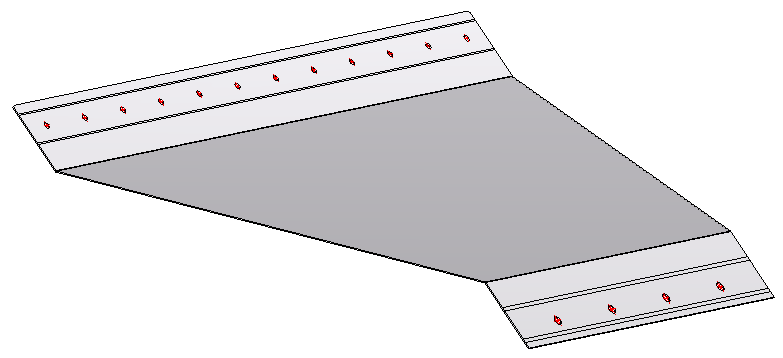

Si la simulation de pliage ne peut pas être calculée au complet, un message d'erreur s'affiche. Un calcul peut avoir été interrompu, par exemple, par des transitions ou des arêtes non tangentielles entre le rabat de tôle et la zone de pliage. La simulation de pliage sera dans ce cas exécuté autant que possible.

Les arêtes bleues sont des arêtes tangentielles, les arêtes vertes (convexes) et rouges (concaves) sont des arêtes non tangentielles.

Percer

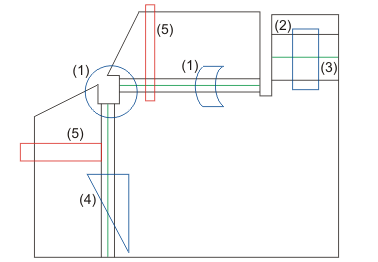

Une fois dépliée, vous avez la possibilité de percer l'élément de tôle. L'illustration suivante vous montre quels sont les perçages autorisés et lesquels ne sont pas autorisés.

Perçages autorisés
(1) Coupe en arc de cercle
(2) Zone de pliage divisée
(3) Coupe droite
(4) Coupe oblique
