Scène > Repérer/Détailler > Dériver
Des dessins techniques clairs et interprétés facilement, par exemple des dessins d'exécution, de détail ou de fabrication, ainsi que des dessins d'éléments individuels sont un impératif pour une planification et une fabrication sans problème. La création / gestion automatisées et optimisées de ces documents importants s'exécutent dans HiCAD au moyen des dernières techniques, ce qui assure, même pour les scènes d'une grande ampleur, une exécution rapide d'une documentation claire pour la fabrication, avec des cotes et des annotations adaptées à ce but. HiCAD transmet automatiquement le nombre de feuilles de dessin nécessaire pour les éléments à détailler et répartit les vues pour la fabrication sur les dessins avec une logique axée sur la pratique.

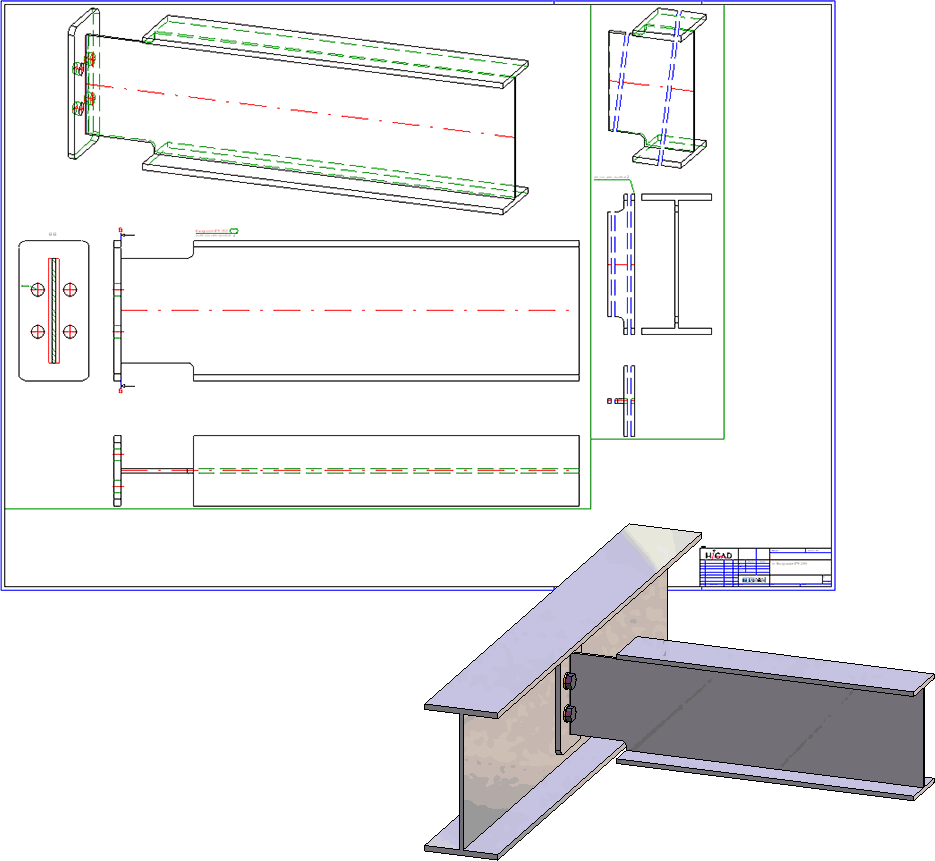

Exemple d'un dessin d'exécution (en bas à droite, la modélisation d'origine)
Les automatismes pour la dérivation de dessin en bref :
- Fonctionnalités de haute performance pour la création et la gestion des dessins
- Gestion de toutes les vues d'élément individuel (de détail) dans un seul groupe de vues - avec des paramètres embrassant toutes les vues
- Disposition automatique, sans collision et peu encombrante des vues et des groupes de vues, ainsi que des numéros de repère, des annotations, des cotes, etc.
- Alignement des vues selon la position de montage et perpendiculaire aux coupes
- Répartition automatique des vues de fabrication sur plusieurs feuilles de dessin avec des cadres de dessin
- Annotation automatique et sans collision des éléments dans les situations les plus complexes
- Intégration automatique des nomenclatures d'ensemble dans les dessins d'exécution
-
- Création de vues en coupe cotées pour les éléments soudés
- Limitations de profondeur pour les vues en coupe et en détail
- Vues individuelles, en coupe et en détail
- Cotations et annotations complétées individuellement
- Affichage des axes de grille et des annotations d'axes associatifs
- Affichage de l'environnement de l'élément avec des paramètres de représentation configurables de manière flexible
- Règles de cotation configurables individuellement pour chaque cote du dessin (ne vaut pas pour les éléments généraux)
- Configurations dépendantes du type d'utilisation (par exemple pour les poutres, les piliers, les traverses, les balustrades, etc.)
- Vues ombrées également dans le dessin d'exécution
- Nombreuses possibilités de retravailler et de compléter les dessins
Si vous utilisez Acier Suite / un Module Acier et HELiOS Engineer, veuillez lire impérativement les informations données dans l'aide en ligne à la rubrique Gestion + BIM !
