Les attributions de type d'utilisation peuvent être définies non seulement pour les types d'ensemble et d'élément fournis par ISD, mais aussi pour des types d'élément librement définissables.
Pour spécifier une attribution pour un type d'élément librement définissable, veuillez procéder comme suit :
- Placez le curseur dans le Gestionnaire de Configuration, sous Dérivation automatique de dessin > Dessin de fabrication > Attribution de type d'utilisation, dans le groupe de votre choix, ex. Construction Acier.
- Cliquez sur le bouton Nouveau. Une ligne vierge s'affiche dans le groupe en cours.
- Sélectionnez comme type d'utilisation Tout.
- Saisissez comme Type d'élément le nom du type que vous voulez créer, ex. Série.
- Sélectionnez comme Réglage dépendant du type d'utilisation l'entrée Nouveau réglage de type d'utilisation.

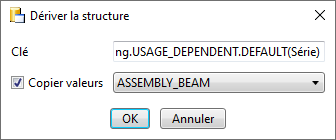

Le nom DEFAULT(Série) vous est proposé. Si vous voulez appliquer le réglage d'une configuration déjà présente, ex. ASSEMBLY_BEAM, cochez alors la case Copier valeurs et sélectionnez la configuration.
Quittez la fenêtre par OK.

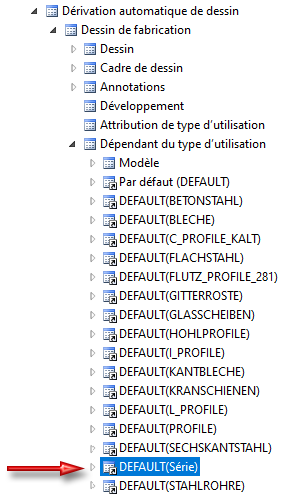

Le nouveau réglage de type d'utilisation s'affiche dans le champ Réglage dépendant du type d'utilisation et est visible de suite dans la structure du Gestionnaire de Configuration.
Cliquez sur le bouton Appliquer pour prendre en compte définitivement les modifications.
La configuration Default(Série) peut maintenant être paramétrée en fonction de vos besoins.
Grâce à la possibilité de définir vos propres types d'élément, vous pouvez, par exemple, utiliser vos propres configurations de dérivation de dessin pour les poutres de série de la Construction Acier qui sont basées sur des sections transversales en 2D. Vous pouvez trouver un exemple à la page suivante.
