Même pour les ensembles sans type d'utilisation assigné, il est possible de définir des configurations par défaut (default), concernant différents types d'ensemble, qui seront prises en compte lors de la création automatique des dessins de détail (dessin de fabrication d'élément individuel pour un groupe de vues). Ces configurations doivent avoir un certain nom, en fonction du type d'ensemble.
|
Type d'ensemble |
Nom de la configuration default |
|---|---|
|
Tous les ensembles |
DEFAULT(ASSEMBLY) |
|
Ensemble |
DEFAULT(COMMON_ASSEMBLY) |
|
Ensemble Atelier |
DEFAULT(WELD_ASSEMBLY) |
|
Ensemble Montage |
DEFAULT(MOUNTING_ASSEMBLY) |
|
Ensemble de vitrages |
DEFAULT(GLAZING_ASSEMBLY) |
|
Ensemble de poteaux |
DEFAULT(MULLION_ASSEMBLY) |
|
Ensemble de traverses |
DEFAULT(TRANSOM_ASSEMBLY) |
|
Ensemble de vitres |
DEFAULT(GLASS_ASSEMBLY) |
|
Ensemble d'inserts |
DEFAULT(INSERT_ASSEMBLY) |
|
Grille axiale |
DEFAULT(PLANNINGGRID_ASSEMBLY) |
|
Groupe de structure |
DEFAULT(STRUCTURE_ASSEMBLY) |
Pour définir une configuration default pour un certain type d'ensemble, veuillez procéder comme suit :

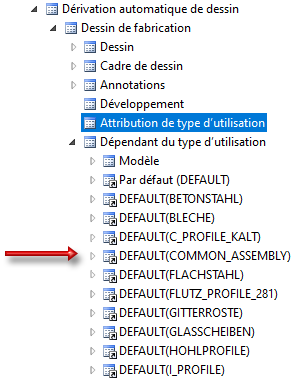

- Placez le curseur dans le Gestionnaire de Configuration sous Dérivation automatique de dessin > Dessin de fabrication > Attribution de type d'utilisation dans le groupe Divers.
- Cliquez sur Nouveau. Une nouvelle ligne vierge s'affiche dans le groupe en cours.
- Sélectionnez comme type d'utilisation Tout.
- Sélectionnez comme Type d'élément le type d'ensemble de votre choix, ex. Ensemble (pour les ensembles généraux).
- Sélectionnez comme Réglage dépendant du type d'utilisation l'entrée Nouveau réglage de type d'utilisation.

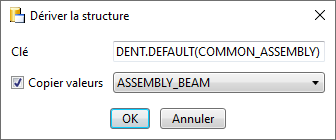

Le nom DEFAULT(ASSEMBLY) vous est proposé. Si vous voulez appliquer le réglage d'une configuration déjà présente, ex. ASSEMBLY_BEAM, cochez alors la case Copier valeurs et sélectionnez la configuration.
Quittez la fenêtre par OK.
- Cliquez ensuite sur Appliquer.
- La nouvelle configuration apparaît à gauche dans la structure et peut maintenant être modifiée.
