Les modèles fournis pour les cadres de dessin se trouvent être des éléments 2D qui se trouvent dans le répertoire Szenen de HiCAD :
- soit DINA0.FGA, soit DINA0_TS.FGA pour DIN A0,
- soit DINA1.FGA, soit DINA1_TS.FGA pour DIN A1,
- soit DINA2.FGA, soit DINA2_TS.FGA pour DIN A2,
- soit DINA3.FGA, soit DINA3_TS.FGA pour DIN A3,
- soit DINA4Q.FGA, soit DINA4Q_TS.FGA pour DIN A4 paysage,
- soit DINA4H.FGA, soit DINA4H_TS.FGA pour DIN A4 portrait.
Les cadres terminés par _TS comprennent en plus le cartouche pour les attributs d'élément de HELiOS.
Avant de modifier un cadre de dessin, vérifiez, si vous ne le savez pas encore, dans quel répertoire se trouvent par défaut vos scènes :
- Sélectionnez dans les Paramètres sous
> (en haut à droite de l'écran) la fonction Paramètres. - Ouvrez le dossier Répertoires.
- Le chemin indiqué derrière C: de la 4e ligne est le répertoire actuel des scènes. Ce répertoire vous est utile par la suite pour sauvegarder le cartouche.
Procédez maintenant de la sorte :
- Créez une nouvelle scène à l'échelle 1:1.
- Chargez le cadre de dessin à modifier, par ex. DINA4H (portrait A4). Par un clic droit dans la zone de dessin, ouvrez le menu contextuel et sélectionnez la fonction Insérer > Ajouter un cadre de dessin.

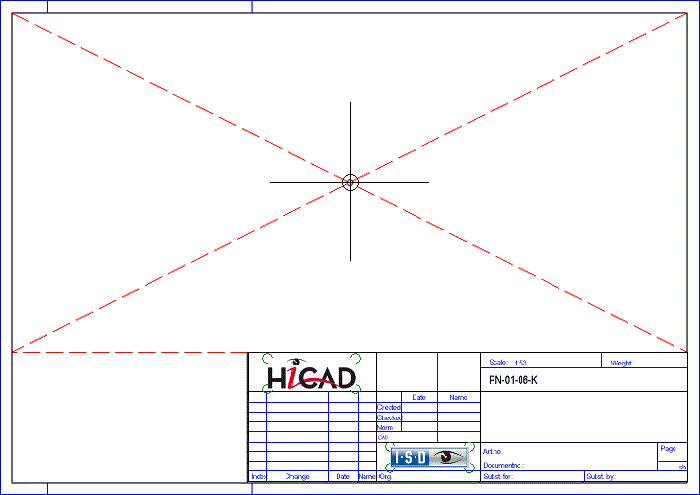

- Un aperçu du cadre de dessin vous apparaît et HiCAD vous invite à déterminer la position du cadre sur la scène. Le point d'appui est l'intersection des diagonales au-dessus du cartouche.
Positionner le cadre
- Choisissez comme position impérativement l'origine (A 0 0). Au moment de l'insertion, le cadre de dessin sera modifié avec l'origine !
- Les cadres de dessin sont des éléments d'aide à la construction et ne seront pas normalement affichés dans l'ICN. Si vous voulez voir apparaître le cadre de dessin dans l'onglet 2D de l'ICN, cliquez alors avec le bouton droit de la souris sur le nom de la scène dans l'ICN, sélectionnez dans le menu contextuel la fonction Éléments d'aide act./dés. et choisissez Act.. De ce fait, le cadre de dessin apparaît maintenant dans la structure d'élément 2D.
