Barre d'outils

La barre d'outils (ou ruban) s'ajuste dynamiquement et à chaque contexte de la situation du travail en cours, ce qui simplifie grandement de retrouver les fonctions dont vous avez besoin.

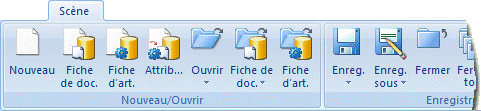

Barre d'outils (fragment)

Les fonctions HiCAD y sont réparties en plusieurs catégories correspondantes chacune à un onglet. Ceux-ci sont pour leur part structurés en plusieurs groupes de fonctions (ou rubriques). À titre d'exemple, appartiennent à l'onglet Scène les groupes de fonctions suivants :

Il n'est pas possible de faire disparaître la barre d'outils, mais il est possible de la réduire en taille pour disposer d'une taille d'écran plus grande. Les onglets (catégories du ruban) de la barre d'outils s'afficheront de manière dynamique en fonction du contexte des fonctions choisies. Pour empêcher cela, cliquez alors sur le symbole en haut à droite de l'écran. Pour permettre à nouveau cet ajustement automatique, cliquez alors sur .

Réduire durablement la barre d'outils

Ouvrez le menu déroulant Personnaliser la barre d'outils Accès rapide .
Cliquez sur Réduire le ruban.

La barre d'outils est réduite au nom des onglets. Si vous voulez utiliser une commande, cliquez alors sur l'onglet désiré et choisissez la fonction sur la barre d'outils qui s'affiche. Après avoir exécuté la fonction, la barre est réduite automatiquement.

Réduire temporairement la barre d'outils

Pour réduire la barre d'outils que temporairement, il vous suffit d'effectuer un double-clic sur l'onglet actif. Pour réactiver la barre d'outils, renouveler le double-clic sur l'onglet.

Réactiver la barre d'outils

Ouvrez le menu déroulant Personnaliser la barre d'outils Accès rapide .
Cliquez sur Réduire le ruban.

Afficher/Masquer les onglets

Les onglets inutiles peuvent également être masqués si besoin. Cliquez pour ce faire sur et cliquez sur Catégories du ruban. Décochez ensuite les onglets que vous voulez masquer.

Modifier l'ordre des onglets

Vous avez encore la possibilité de modifier l'ordre des onglets affichés. Cet ordre est défini dans le fichier système RibbonsList.txt dans le répertoire WINDOWS\RIBBONS de HiCAD. Chaque ligne du fichier représente un onglet. L'ordre des lignes détermine l'ordre des onglets dans la barre d'outils. Avant d'éditer le fichier, nous vous conseillons d'en sauvegarder une copie.

Le fichier RIBBONSLIST.TXT

Ligne	Onglet
_Hicad_PDM-Neu.HRB 1	Gestion + BIM
_Home-Neu.HRB 1	Scène
_3D-Default-Neu.HRB=MENT0231	Standard 3D
_3D-Base Sheet-Neu.HRB=MENT0233	Tôle pliée
_3D-Steel Engineering-Neu.HRB=MENT0234	Construction Acier
_3D-Metal Construction-Neu.HRB=MENT0241	Construction Métal
_3D-DWF-Neu.HRB	Calepinage de profilé
_3D-Dimensioning+Text-Neu.HRB=MENT0206	Cotation + Annotation 3D
_3D-Sketch-Neu.HRB=MENT0237	Esquisse
_3D-Views-Neu.HRB=MENT0205	Vues
_Explosion.HRB=MENT0322	Éclaté
_Simplifier.HRB	Simplifier
_3D-PointCloud.HRB=MENT0282	Nuage de points
_2D-Part-Neu.HRB=MENT0203	Élément 2D
_2D-Geometry-Neu.HRB=MENT0221	Géométrie 2D
_2D-Dimensioning+Text-Neu.HRB=MENT0204	Cotation + Annotation 2D
_3D-FFF-Neu.HRB=MENT0332	SFL 3D
_Information-Neu.HRB=MENT0202	Information
_Plant Construction-Neu.HRB=MENT0280	Construction d'installation
_Isometry-Neu.HRB=MENT0281	Isométrie+Tuyauterie
_P&ID Design-Neu.HRB=MENT0285	Schéma T+I
_P&ID Library-Neu.HRB=MENT0286	Bibliothèque T+I
_P&ID Symbol-Neu.HRB=MENT0287	Éditeur de symbole T+I
_Helios-Neu.HRB=MENT0322	HELIOS PDM

Les combinaisons de touches correspondant aux commandes peuvent être utilisées même lorsque la barre d'outils est réduite.
