Pour effectuer un repérage (numérotation par un numéro de repère ou de position, d'où positionnement) manuel, HiCAD met à votre disposition les fonctions :
|
|
Repérage des él. indiv. |
|
|
|
Repérer un élément (menu contextuel des éléments) |
Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels |
Veuillez noter que le mode Repérage jusqu'à HiCAD 2017 prend fin avec HiCAD 2020. Cela veut dire que le mode Repérage jusqu'à HiCAD 2017ne sera plus disponible dès HiCAD 2021.
Dans le Gestionnaire de Configuration, vous pouvez déterminer comment doit être le comportement lorsque vous démarrez le repérage de la scène dans laquelle le repérage jusqu'à HiCAD 2017 a encore été utilisé. Vous disposez pour cela sous Paramètres système > Repérage du paramètre Passer au 'Repérage standard depuis HiCAD 2018'.
Repérage manuel et recherche d'éléments identiques des éléments individuels, avec les paramètres actuels
Scène > Repérer/Détailler > Repérage > Repérage des él. indiv.
Cette fonction permet d'attribuer manuellement un numéro de repère (de position) aux éléments individuels. La fenêtre de dialogue dépend du mode de repérage choisi.
Mode de repérage : Repérage jusqu'à HiCAD 2017

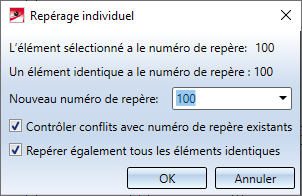

- Identifiez l'élément. La fenêtre de dialogue Repérage individuel s'ouvre :
- Saisissez le numéro de repère.
- Si HiCAD doit contrôler si le numéro de repère est déjà attribué, cochez alors la case
Contrôler conflits avec numéros de repère existants. - Si les éléments identiques à l'élément actif doivent aussi être repérés, cochez alors la case Repérer également tous les éléments identiques.
Si l'élément actif possède déjà un numéro de repère, il vous le sera alors indiqué pour modification. De plus, il vous sera indiqué si des éléments identiques portent ce numéro.
- Cliquez sur OK pour exécuter le repérage.
- Réitérez la fonction pour repérer d'autres éléments.
À savoir :
- Les paramètres par défaut de cette fenêtre de dialogue peuvent être spécifiés dans le Gestionnaire de Configuration sous Compatibilité > Repérage jusqu'à HiCAD 2017 > Repérage des él. indiv.
-
Lorsque vous repérez des éléments individuels qui ne sont pas pertinents pour la nomenclature, un message s'affiche par ailleurs informant L’élément n’est pas pertinent pour la nomenclature ! avec la question Le rendre pertinent pour la nomenclature ? En répondant par Oui, la pertinence pour la nomenclature sera établie, puis le repérage sera effectué. En répondant par Non, vous mettez alors un terme à la fonction qui ne sera pas exécutée.
- Lorsque vous attribuez manuellement un numéro de repère aux éléments, ceux-ci seront alors identifiés en interne comme repérés manuellement. Lors d'un repérage automatique, HiCAD recherche les éléments/ensembles repérés manuellement et vérifie si les numéros de repère attribués manuellement peuvent entraîner des conflits (par exemple lors d'une recherche d'éléments identiques). Si cela n'est pas le cas, les numéros attribués manuellement sont conservés. Sinon, les numéros de repère seront attribués à nouveau (par exemple, lorsque les éléments identiques portent d'autres numéros ou d'autres éléments avec le même numéro).
Mode de repérage : Repérage standard
- Identifiez l'élément. La fenêtre de dialogue Repérage individuel s'ouvre. Le contenu de la fenêtre dépend si l'élément appartient à un groupe d'éléments avec numérotation conforme à la règle ou non réglementée.

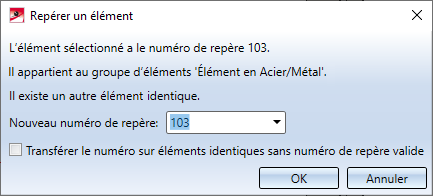

- Éléments avec numérotation conforme à la règle

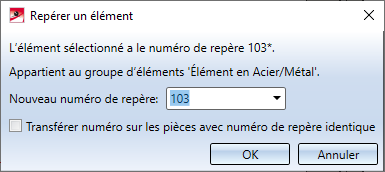

- Éléments avec numérotation non réglementée
- Saisissez le numéro de repère. Veuillez prendre note des points suivants :
- Différents éléments qui appartiennent à un groupe d'éléments avec une numérotation non réglementée peuvent partager un seul numéro de repère.
- Des éléments identiques qui appartiennent à un groupe d'éléments dont la numérotation n'est pas réglementée peuvent porter des numéros de repère différents.

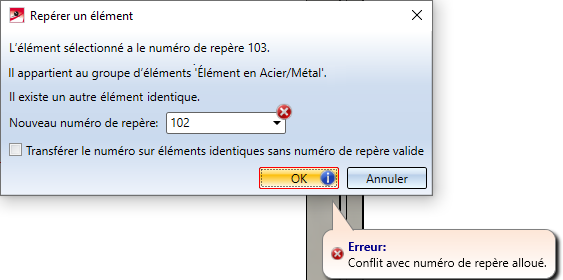

- Si l'on tente d'attribuer un numéro de repère qui a déjà été attribué à un élément d'un groupe d'éléments avec numérotation conforme à la règle, une alerte s'affiche dans la boîte de dialogue et la saisie n'est pas acceptée. Corrigez alors le numéro.
- Cliquez sur OK pour exécuter le repérage.
- Réitérez la fonction pour repérer d'autres éléments.
À savoir :
Lorsque vous repérez des éléments individuels qui ne sont pas pertinents pour la nomenclature, un message s'affiche par ailleurs informant L’élément n’est pas pertinent pour la nomenclature ! avec la question Le rendre pertinent pour la nomenclature ? En répondant par Oui, la pertinence pour la nomenclature sera établie, puis le repérage sera effectué. En répondant par Non, vous mettez alors un terme à la fonction qui ne sera pas exécutée.
Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels
Clic droit sur l'élément > Repérer un élément
Cette fonction, accessible depuis le menu contextuel pour les éléments ou depuis le menu contextuel de l'ICN, permet d'attribuer manuellement ou de modifier un numéro de repère (de position) à l'élément actif. La fonction suit le même procédé que la fonction Repérage des él. indiv., mais la différence est qu'elle se ferme automatiquement après le repérage de l'élément actif.
