Pour les ensembles de la branche Acier, un type d'élément particulier est disponible : l'ensemble de structure. Celui-ci sert à structurer les scènes HiCAD de l'Acier en étapes de construction, par ex. cadre, plate-forme, pilier, support de plate-forme, etc. Un ensemble de structure possède l'avantage de se comporter comme un ensemble non pertinent pour la nomenclature – alors même qu'il est pertinent pour la nomenclature.
Dans le but de définir un ensemble comme ensemble de structure, utilisez la fonction Attributs de l'élément

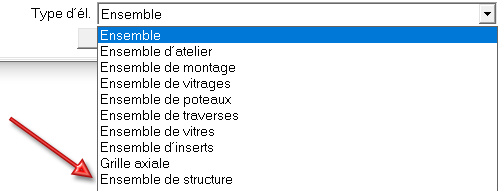

du menu contextuel de l'ensemble (clic droit). Dans la fenêtre de dialogue Attributs d'élément, choisissez comme Type d'élément l'entrée Ensemble de structure. Les ensembles de structure sont indiqués dans la structure d'élément de l'ICN par le symbole
.
Avantages de l'ensemble de structure :
- Les éléments (produits semi-finis) qui appartiennent à l'ensemble de structure restent usinables et combinables aux jonctions de l'Acier (variante de design).
- Au cas où les éléments (produits semi-finis) seraient combinés/usinés par des jonctions Acier (variantes de design), un ensemble pertinent pour la nomenclature se crée pour les éléments soudés avec un élément principal d'ensemble séparé et les autres éléments comme éléments secondaires/éléments attachés sur le même niveau.
- Lorsqu'un ensemble de structure comporte plusieurs produits semi-finis, et lorsqu'ils sont combinés/usinés par des variantes de design, un ensemble pertinent pour la nomenclature supplémentaire sera alors toujours créé automatiquement pour les éléments soudés.
- Lors de la création d'ensembles pertinents pour la nomenclature, il sera toujours vérifié si les éléments soudés appartiennent déjà à un ensemble pertinent pour la nomenclature. Si c'est le cas, ils seront alors insérés à l'ensemble déjà existant.
- Si les éléments (produits semi-finis) se trouvent dans un ensemble de structure, d'autres ensembles pertinents pour la nomenclature (ensembles de soudage) seront alors créés à l'utilisation des variantes de design.
Type d'utilisation possible :
À l'insertion de jonctions d'Acier entre deux profilés, un ensemble pertinent pour la nomenclature sera créé pour chaque profilé, et structuré selon les directives DSTV. Cela signifie que l'ensemble contient chaque profilé comme élément principal d'ensemble et, au même niveau, les composants de la jonction appartenant à chaque profilé. En fonction du cas de figure de la construction, il peut arriver, dans de rares cas, que la structuration selon DSTV ne soit pas exécutée. Cela peut être évité par l'utilisation d'ensembles de structure.
Important :
Les ensembles de structure ne seront pas pris en considération dans les dessins d'exécution.
Exemple :

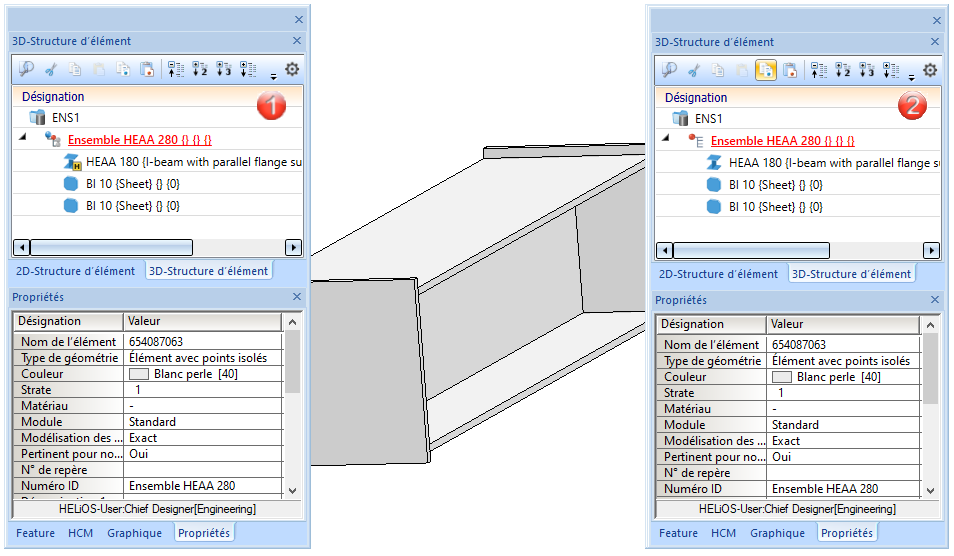

L'image montre une construction Acier à gauche comme ensemble "normal" (1) et à droite comme ensemble de structure.
Lorsque l'on crée pour les deux cas un dessin d'exécution à partir des mêmes paramètres, on remarque que l'ensemble de structure ne sera pas pris en compte.

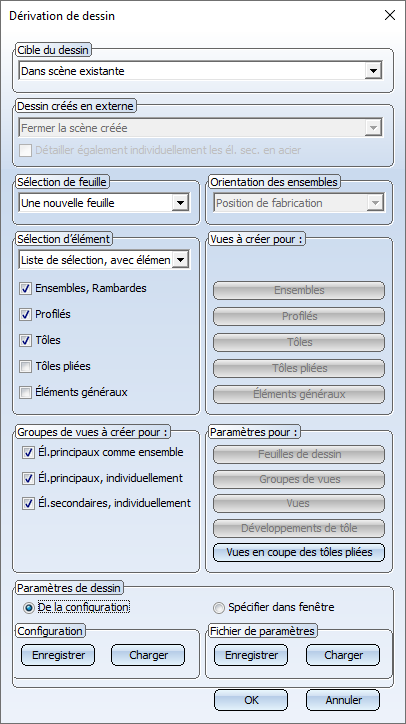

Paramètres

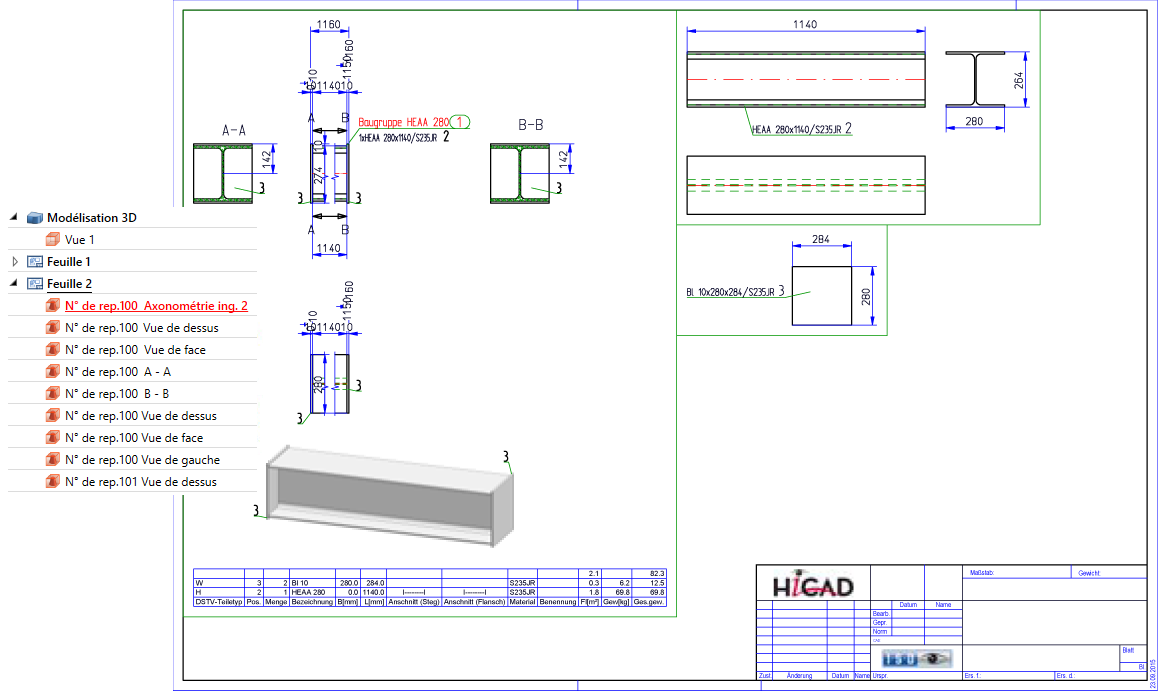

Dessin d'exécution, cas 1 - Ensemble

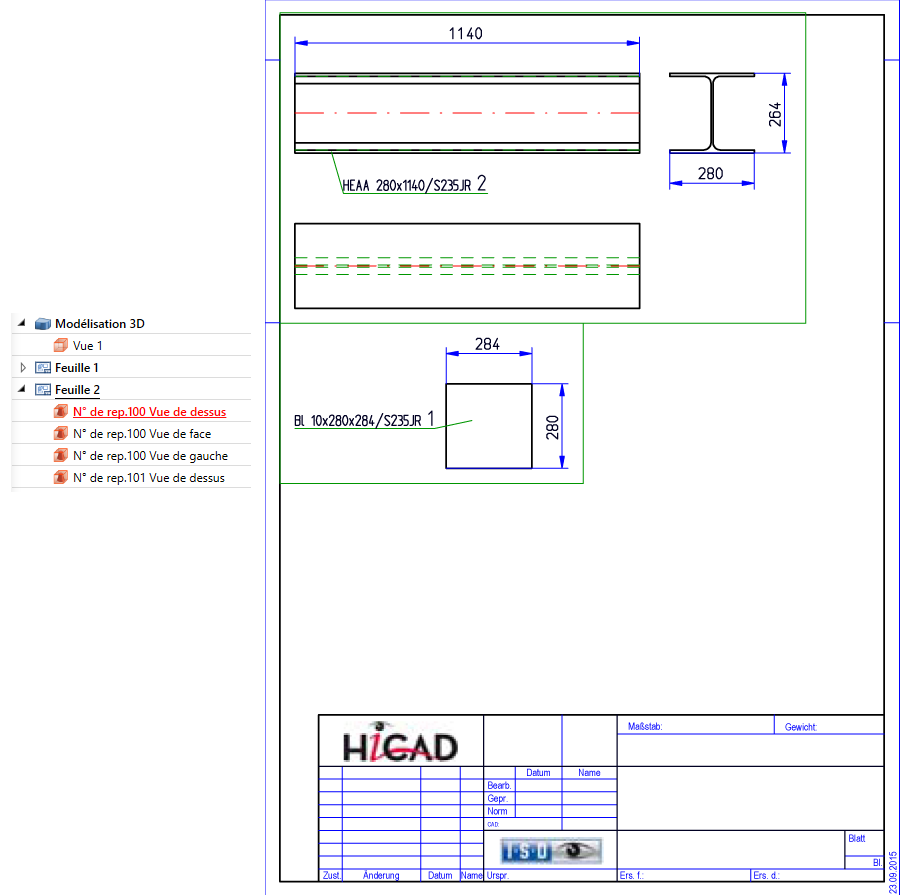

Dessin d'exécution, cas 2 - Ensemble de structure
