Standard 3D > Nouveau > Ensemble 3D
Pour créer, dans la 3D, un nouvel ensemble :
- Cliquez dans Standard 3D > Nouveau sur la fonction Ensemble 3D .
- La fenêtre Attributs d'élément
s'affiche. Saisissez les attributs de votre choix.

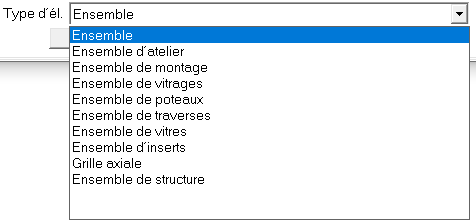

Sélectionnez, si besoin, le type de l'ensemble de la liste de choix Type d'élément. Vous avez le choix entre les ensemble en général, les ensembles vissés (de montage) et soudés (d'atelier), ainsi que d'autres ensembles spécifiques à la rubrique Acier/Métal.
- Déterminez enfin les points d'ensemble. Les ensembles sont indiqués sur la scène par de larges points isolés rouges. Cela permet d'identifier sur la scène un ensemble.
- Vous pouvez maintenant créer les éléments qui font partie de l'ensemble. Insérez-les comme éléments secondaires afin de pouvoir les subordonner directement à l'ensemble.
- Déterminez un des éléments comme élément principal de l'ensemble. Sélectionnez pour cela par un clic droit l'élément de votre choix et cliquez dans le menu contextuel sur Ensemble/Structure d'él. pour accédez au sous-menu avec la fonction Modifier élément en un él. principal d’ensemble. Celui-ci sera identifié dans l'ICN par
.
À savoir :
- Lorsqu'un ensemble principal est actif, alors l'ensemble sera subordonné à cet ensemble principal et deviendra ainsi un élément secondaire de l'ensemble principal.
- Si l'ensemble doit être subordonné à un autre ensemble ou un autre élément, sélectionnez l'ensemble ou l'élément en question et créez le nouvel ensemble à l'aide de la fonction Nouveau > Ensemble > Élément secondaire
. - Pour de nombreuses fonctions, les ensembles seront formés automatiquement, par exemple, lors de l'insertion d'une tôle rectangulaire sur un profilé, lors de l'insertion de jonctions/connexions en Acier, à l'insertion d'escalier et de rambarde à l'aide du configurateur d'escalier/de rambarde. Dans ce cas, l'élément principal de l'ensemble et les points d'ensemble seront déterminés automatiquement.
- Lancement alternatif de la fonction :
- Effectuez un clic droit sur la surface de dessin ou sur le nom de la scène dans l'ICN et cliquez sur la fonction de votre choix sur menu contextuel de la scène.
- En mode Capture d'objet, effectuez un clic droit sur l'élément 3D de la scène et cliquez sur la fonction Nouveau > Ensemble.
Dans le module 2D, il n'existe pas d'éléments d'ensemble et d'éléments principaux d'ensemble avec un identifiant d'ensemble explicite. Mais on y structure de la même façon les éléments dans des ensembles, des sous-ensembles, etc. Vous pouvez simplement pour cela créer un élément principal 2D normal et le nommer par ex. "Ensemble Tendeur" ou créer un élément secondaire avec comme nom "Ensemble Éléments rotatifs".
