HiCAD se dévoile dans un design moderne avec des barres de menu (rubans) et des barres d'outils Accès rapide. Pour la représentation visuelle de l'application, divers styles sont proposés.
La nouvelle barre de menu (ou ruban) s'ajuste dynamiquement et à chaque contexte de la situation du travail en cours. Ainsi, retrouver les fonctions dont vous avez besoin est devenu beaucoup plus simple.
La barre d'outils Accès rapide, qui est personnalisable, permet d'avoir un accès direct aux fonctions souvent utilisées, et ce, indépendamment de l'onglet en cours dans la barre de menu.
Chaque exécution de la barre de menu peut se voir en outre attribuer une combinaison de touche, afin que les fonctions puissent être aussi activées rapidement sur le clavier si besoin.
Il est également important de souligner qu'il existe une barre d'outils transparente permettant d'accéder directement aux fonctions souvent utilisées telles que les fonctions de zoom, de commutation du mode d'identification ou des fonctions d’ombrage.

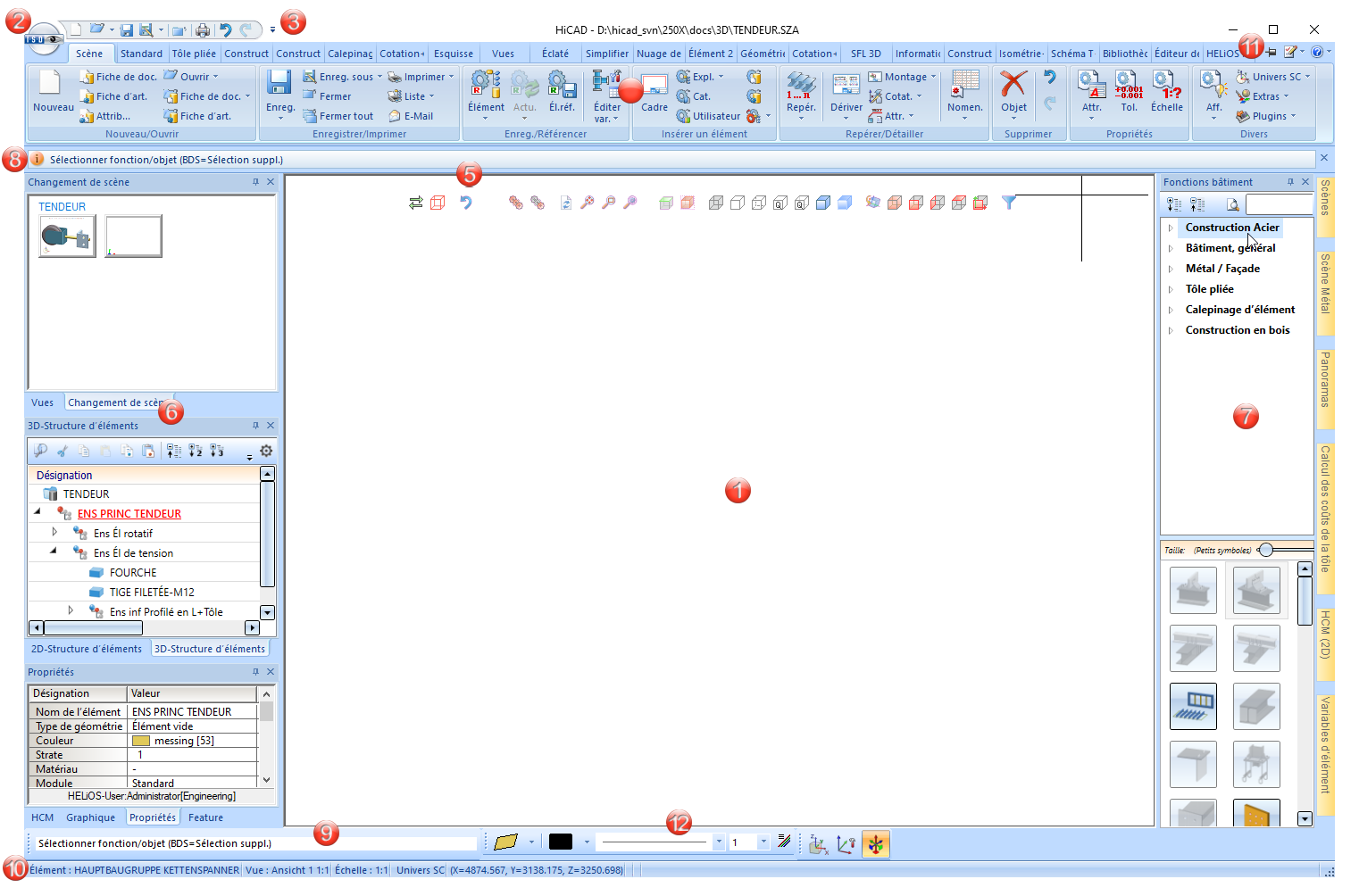

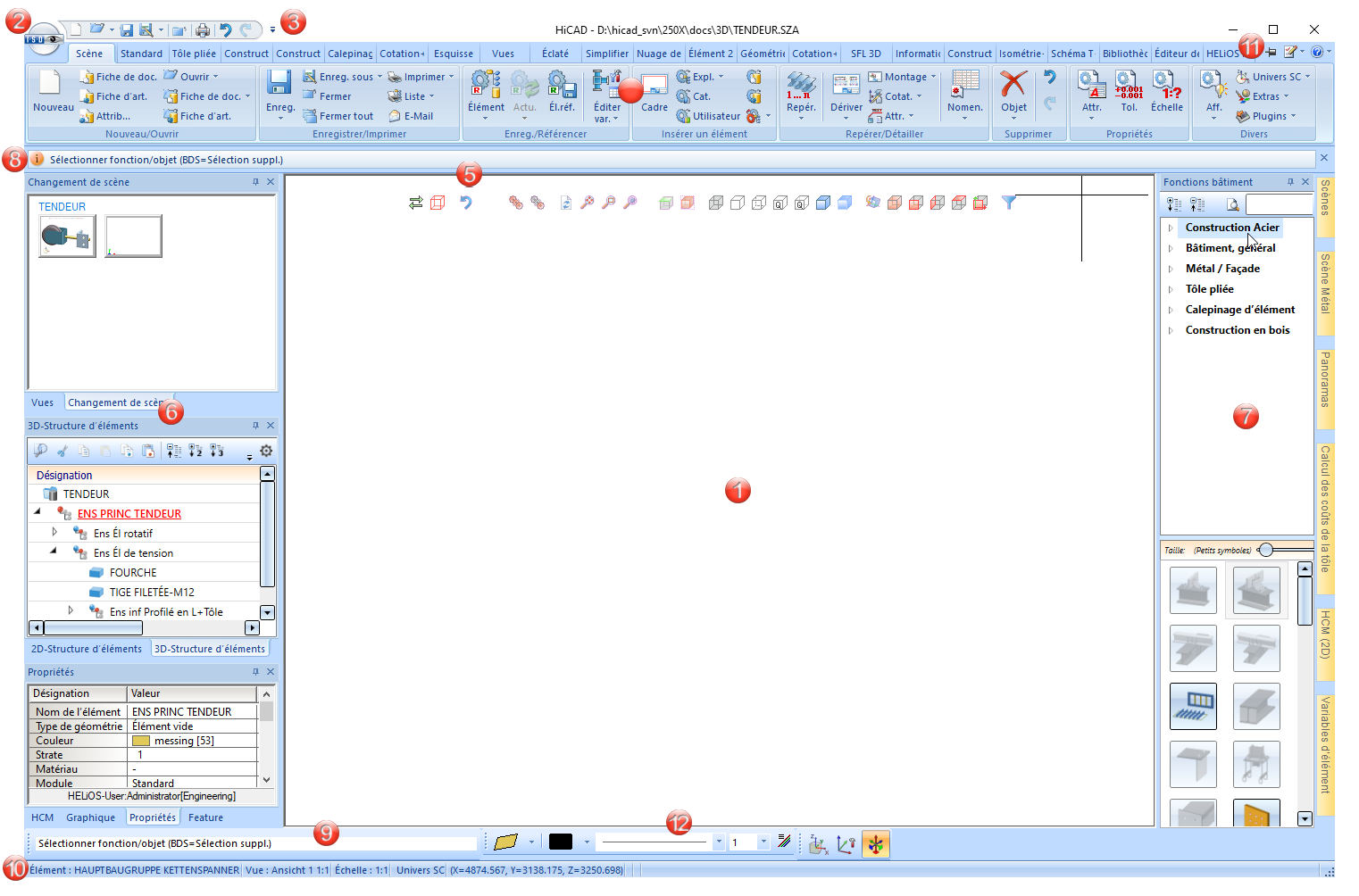

L'interface utilisateur de HiCAD se compose des domaines suivants :
C'est dans cette zone que vous créez et travaillez votre construction. La section représentée ici de votre construction correspond à l'image de l'écran. Pour agrandir ou rétrécir l'image, plusieurs fonctions de zoom sont mises à votre disposition.
- Le Bouton ISD est l'accès à la gestion de fichiers
Cette barre d'outil Accès rapide permet d'accéder directement aux fonctions les plus souvent utilisées, sans changer d'onglet.
La barre de menu est là pour vous aider à trouver rapidement les fonctions nécessaires pour poursuivre votre travail. Les fonctions HiCAD sont sous-divisées en différentes catégories, chacune affichées dans un onglet.
Elle offre un accès direct aux fonctions souvent utilisées telles que les fonctions de zoom, la commutation du mode d'identification ou encore aux fonctions d'ombrage.
Grâce à l'ICN, vous avez un constamment un accès direct à tous les modélisations et dessins ouverts ainsi qu'aux vues mais également aux structures d'ensembles, aux attributs ou encore aux propriétés PDM des éléments individuels.
Ici vous pouvez donner un panorama à votre scène, ouvrir plus rapidement des scènes et lancer des modules d'extension.
- La Barre d'info avec les instructions pour l'utilisateur
- La Barre d'instruction avec les instructions pour l'utilisateur
- La Barre d'état
- Les Paramètres de l'interface
Si vous souhaitez afficher/masquer des barres d'outils, modifier des paramètres pour les fenêtres graphiques, lancer divers outils (ex: l'éditeur de catalogue, le gestionnaire de configuration) etc.
À savoir :
- À l'exception de la zone de dessin et de la barre de menu, vous pouvez positionnez et/ou masquer la disposition de l'écran à votre aise. La barre de menu peut seulement être réduite et la commutation dynamique entre ses onglets désactivée.
- Les fonctions qui sont pas disponibles en fonction du contexte en cours ou bien celles qui n'appartiennent pas au produit acquis seront inactives, donc en gris, dans la barre de menu, dans les menus contextuels ainsi que dans les menus déroulants.
- Dans la barre de titre de la fenêtre HiCAD, le chemin et le nom de la scène seront indiqués. Si vous utilisez HELiOS en parallèle, pour les scènes gérées dans la base de données, le projet actif ainsi que le classeur actif seront alors également affichés.
En outre, vous verrez apparaître dans la barre de titre si un fichier est ouvert en lecture seule (protégé) ou non.
Un fichier est considéré comme protégé lorsque
- il a été ouvert avec la fonction HELiOS Ouvrir en lecture seule
- il possède le statut du workflow (flux de travail) Validé
- il a été ouvert dans HiCAD via l'explorateur avec l'option Ouvrir en lecture seule
- lorsque vous n'avez pas les droits d'utilisateur suffisant pour ouvrir le fichier.
- À l'aide de l'outil UserInterfaceEditor.exe, que vous pouvez directement ouvrir depuis HiCAD, vous pouvez personnaliser l'interface. Les possibilités suivantes s'offrent à vous :
- Définition d'un ruban personnalisé,
- Ajustement de la barre d'outils Accès rapide,
- Ajustement de la barre de menu transparente.
- Établir des combinaisons de touches.
Pour démarrer l'outil, il vous faut cliquer sur le symbole
juste à droite de la barre d'outils Accès rapide. Puis sélectionnez la fonction Personnaliser la barre d'outils Accès rapide.
