La modélisation 2D
Une modélisation 2D se compose d'une géométrie d'éléments sur un plan. Ces éléments se référent aux lignes ou aux surfaces. Pour définir ces éléments, il vous faut en principe procéder de la même manière que pour le travail qui était effectué dans le temps sur une planche à dessin. HiCAD vous soutient en cas de besoin grâce à la technique de l'esquisse et un mode de dessin rapide pour les éléments de géométrie.

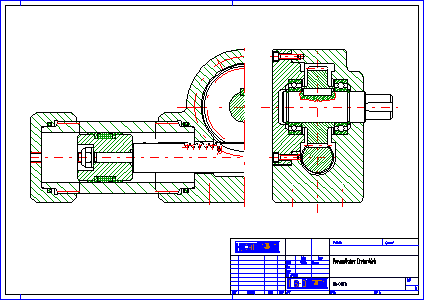

Modélisation 2D HiCAD d'une commande pneumatique
Les éléments de géométrie 2D HiCAD (aussi appelés éléments de ligne) sont les suivants :
- Les points et points isolés,
- Les chaînes de segments, cercles et arcs de cercle,
- Les sections coniques, c-à-d. ellipses, hyperboles et paraboles,
- Les lignes de rupture et lignes à main levée,
- Les courbes définies par équations vectorielles.
La modélisation 3D
La modélisation 3D se différencie de la modélisation 2D par deux caractéristiques majeures :
- Les points seront définis par leurs coordonnées x, y et z.
- Les surfaces seront arrangées en un volume.
Étant donné que chaque point est précisément défini dans une modélisation 3D, les modélisations géométriquement incohérentes ne sont en principe pas possibles. Les systèmes CAO 3D permettent donc de construire des éléments de constructions réalistes. En outre, la description géométrique qualitativement supérieure comparée à la modélisation 2D autorise une utilisation diversifiée et un changement ultérieur de la modélisation dans l'ensemble du processus de production. Par rapport à la modélisation 2D, la modélisation 3D peut avoir un rendu photoréaliste et être présentée de façon beaucoup plus concrète et animée grâce à un éclairage optimal ainsi qu'à l'attribution de propriétés de matériaux. L'éventail s'étend d'un simple rendu jusqu'aux films avec déplacement de caméra et simulation des mouvements : idéal pour les présentations sur les salons ou auprès des clients.
Modélisation ombrée et avec rendu
Dans la construction 3D dans HiCAD, tous les éléments sont définis comme modélisations B-Rep (Boundary Representation) ; autrement dit, un volume est définie par des surfaces à contours, une surface est définie par des arêtes et une arête est définie par des points spatiaux. Les éléments "surface", "arêtes" et "point" peuvent être également générés indépendamment d'un volume.
Les unités de base qui organisent une modélisation 3D HiCAD sont donc :
- Les points et points isolés 3D,
- Les arêtes,
- Les surfaces
- Les solides.
Modélisation analytique ou modélisation polyédrique ?
