Pour la génération d'éléments 3D, les surfaces courbes peuvent être modélisées de façon analytique ou alors comme polyèdres. Les surfaces à haut degrés, telles que les surfaces enveloppantes de cylindres ou de sphères, peuvent être définies dans HiCAD de deux manières différentes :
- Analytique
- Par des structure de polyèdres.
Concernant la modélisation analytique, qui est un réglage standard de HiCAD, les surfaces (ex: les surfaces enveloppantes de cylindre) seront générées selon l'équation cylindrique. Ces surfaces comportent des arêtes visibles, appelées aussi arêtes de contours.
Quant à la modélisation polyédrique, le corps est délimité par des surfaces planes. Les arêtes sur les surfaces enveloppantes sont les véritables arêtes.

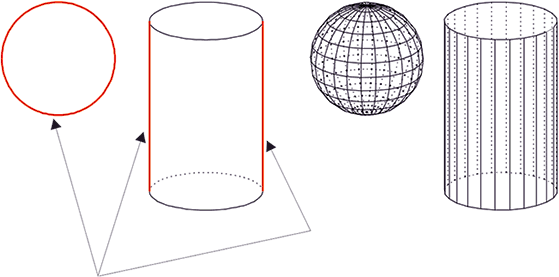

L'illustration de gauche présente la modélisation analytique d'une sphère et d'un cylindre. Les arêtes en rouge sont les arêtes visibles. L'illustration de droite montre la modélisation polyédrique correspondante.
HiCAD offre la possibilité de convertir les modélisations analytiques en modélisations polyédriques par approximation. Pour ce faire, il vous faut utiliser la fonction optimiser l'élément dans Standard 3D > Outils > Surfaces
Toutefois, les modélisations polyédriques ne peuvent être converties en modélisations analytiques !
