Attributs dans l'ICN
- Affichage et tri de la structure d'élément,
- Onglet Propriétés et
- Affichage des résultats de la recherche.
Les fichiers HDB commençant par BRW (soit BRW*.HDB) déterminent l'édition des éléments et des données de la scène dans l'ICN (ex. la fenêtre des Propriétés et la Structure d'élément 3D), ainsi que la liste des résultats d'une recherche. À titre d'exemple, le fichier système BRW_3DTeilattr.HDB définit quels attributs d'un élément 3D seront affichés à la place du nom de l'élément.
Attention :
Les fichiers ne doivent être modifiés que par un administrateur. Dans tous les cas, il est impératif avant toute modification de sauvegarder les fichiers originaux !
Fichiers pour la structure d'élément
Les informations affichées dans la fenêtre Structure d'élément de l'ICN seront définies dans les fichiers suivants.
|
Fichier |
Contenu |
|---|---|
|
Contenu de la colonne Désignation, nom de l'élément remplacé par les propriétés HiCAD |
|
|
Contenu de la colonne Désignation, nom de l'élément remplacé par l'attribut de la base de données |
|
|
Contenu de la colonne Commentaire, type d'élément remplacé par les propriétés HiCAD |
|
|
Contenu de la colonne Commentaire, type d'élément remplacé par l'attribut de la base de données |
|
|
Affichage de la structure en une colonne, propriétés HiCAD |
|
|
Affichage de la structure en une colonne, attribut de la base de données |
|
|
brw_root.hdb |
Nom du dessin remplacé par l'attribut de la base de données |
Fichiers pour les propriétés d'élément
Les fichiers suivants déterminent quelles propriétés dans l'ICN seront affichées dans l'onglet Propriétés.
|
Fichier |
Contenu |
|---|---|
|
brw_2dteil.hdb |
Affichage pour les éléments 2D |
|
brw_3dteil.hdb |
Affichage pour les éléments 3D |
|
brw_anlbehaelter.hdb |
Affichage pour les réservoirs (Installation) |
|
brw_anlgradesrohrlkz.hdb |
Affichage pour les tuyaux droits sur une chaîne d'arêtes directrices (Installation) |
|
brw_anlrohrbogenlkz.hdb |
Affichage pour les coudes de tuyau sur une chaîne d'arêtes directrices (Installation) |
|
brw_anlrohrteillkz.hdb |
Affichage pour les éléments 2D |
|
brw_anlsonstiges.hdb |
Affichage pour les éléments 2D |
|
brw_szene.hdb |
Affichage des scènes Veuillez noter que cela ne sera visible qu'en cliquant sur le nom du dessin dans la fenêtre centrale de l'ICN. |
Les modifications suivantes peuvent, entre autres, être intéressantes :
- Modifier l'ordre de l'affichage,
(la fenêtre des Propriétés indique en premier les données de fiche d'article, puis les données de fiche de document et enfin les attributs d'élément ; cela peut cependant être modifié en échangeant l'ordre des trois blocs de texte correspondants) - Modifier l'ordre à l'intérieur des données de fiche d'article, des données de fiche de document et des attributs d'éléments,
- Modifier le texte fixe affiché,
- Supprimer les lignes d'attributs inutiles.

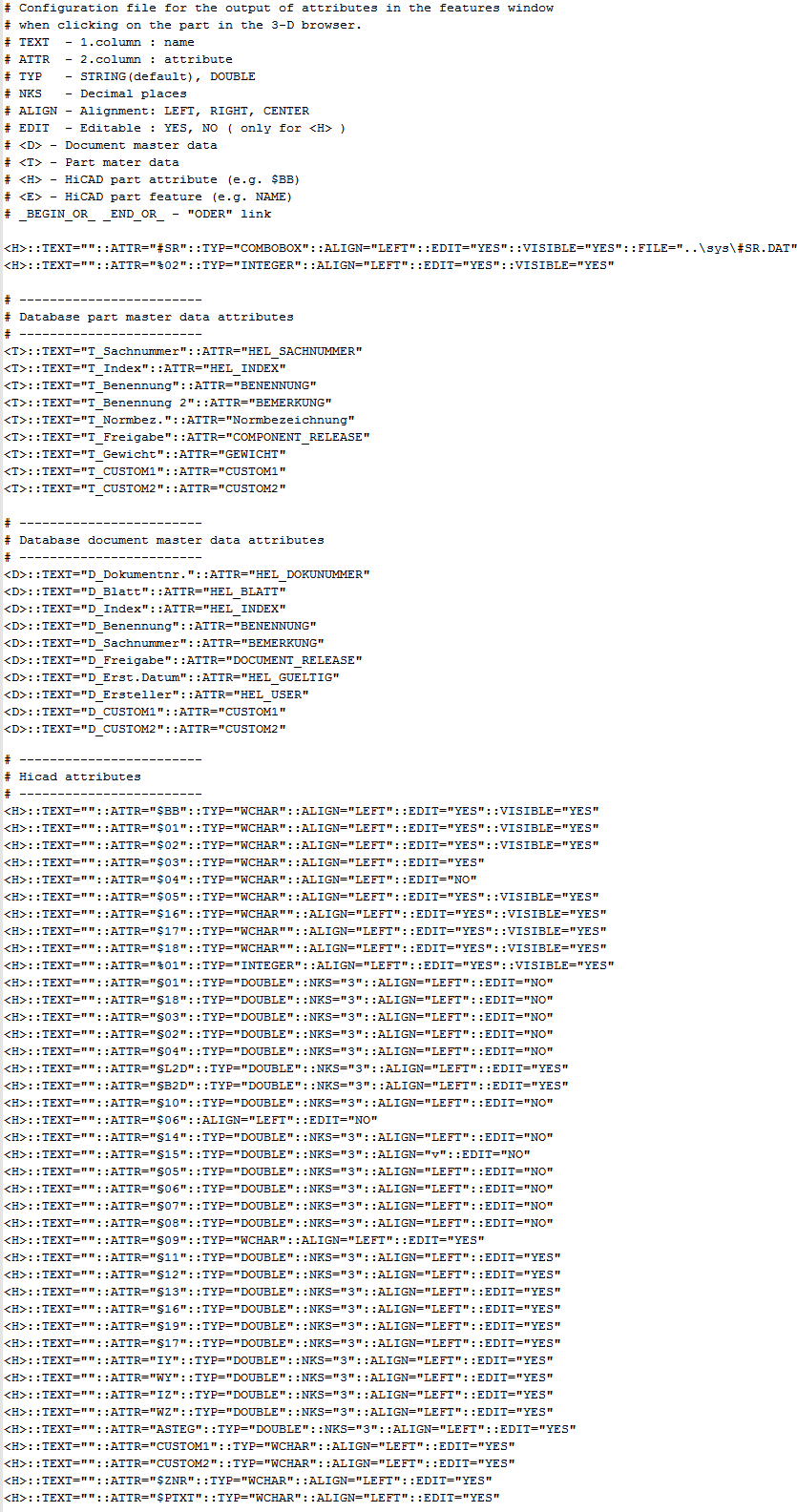

Exemple brw_3dteil.hdb
Le fichier détermine quels attributs doivent être affichés pour les éléments 3D.
Ne seront visibles dans l'ICN que les attributs pour lesquels le paramètre VISIBLE est sur YES. Dans ce cas, apparaît alors une ligne pour un attribut alors que cela est vide. Le paramètre EDIT détermine si un attribut est modifiable via la fenêtre des Propriétés ou non. Lorsque l'on change le paramètre de YES par NO, le champ correspondant ne peut alors plus être modifié par un double-clic.

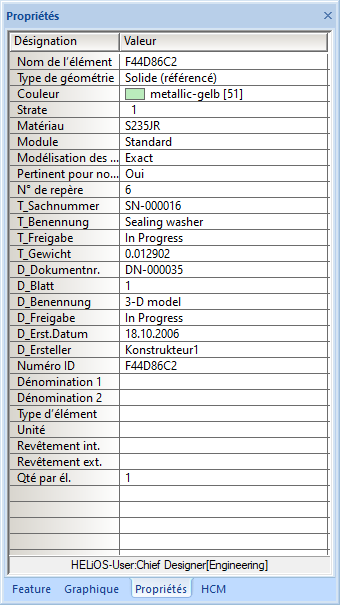

.... et voilà à quoi cela pourrait ressembler dans l'ICN
La liste des résultats de la recherche dans l'ICN est configurée par les fichiers suivants.
|
brw_such2d.hdb |
Liste des résultats de la recherche en 2D |
|
brw_such3d.hdb |
Liste des résultats de la recherche en 3D |

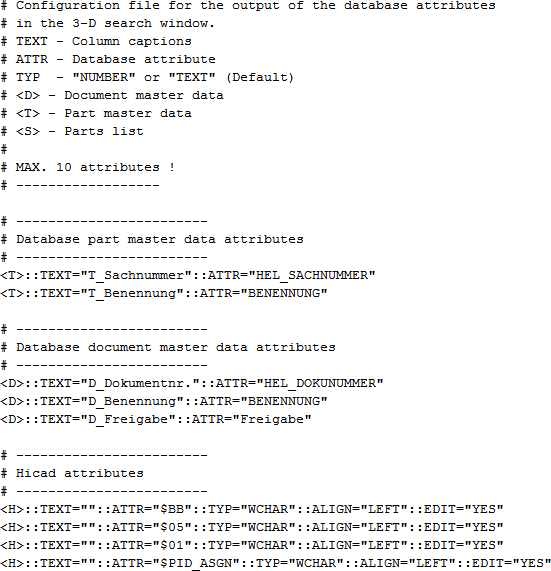

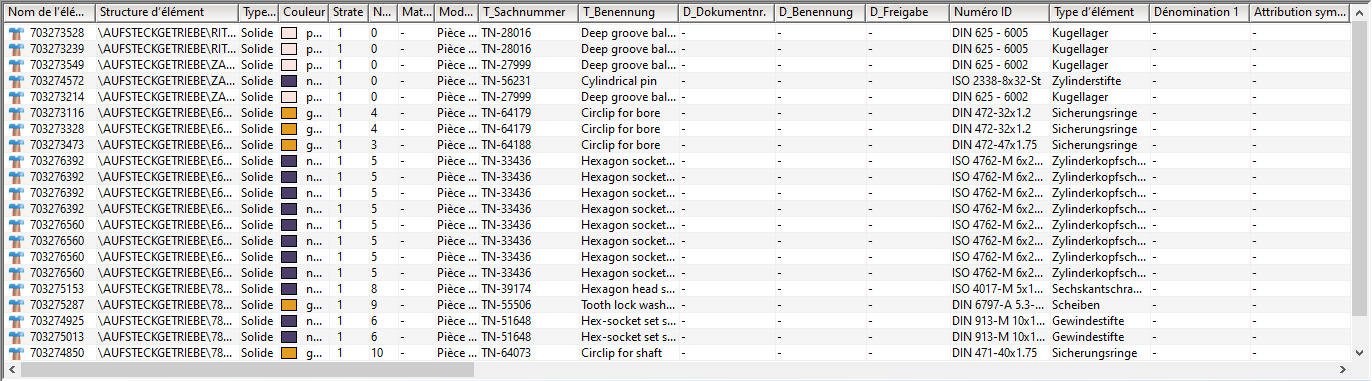

Exemple brw_such3d.hdb
Attributs en bref • Fichiers HDX et HDB • Information + Communication Navigator (ICN)
