Mettre à l'échelle les lignes-éléments
Esquisse > Transformer >Échelle
Cette fonction permet en une seule étape de mettre à l'échelle, de déplacer et de pivoter les lignes et les points isolés d'une esquisse.
Les différentes étapes du dialogue sont surlignées en orange. Après avoir lancé la fonction, il s'agit de sélectionner les lignes ou les points isolés.
Étape 1 : Sélection de l'option de modification
En cliquant sur un des symboles en haut de la fenêtre de dialogue, vous spécifiez comment, au moment de mettre à l'échelle les lignes, devront être traitées les lignes voisines (contiguës).
|
|
Déplacer les lignes, individuellement Si vous choisissez cette option, seules les lignes sélectionnées (surlignées en rouge) seront mises à l'échelle. Les lignes voisines ne seront pas modifiées. |
|
|
Conserver les lignes contiguës et adapter la longueur Si vous choisissez cette option, HiCAD tentera de conserver autant que possible la position des lignes contiguës. À cette occasion, la longueur des lignes à mettre à l'échelle pourra être adaptée. Pour les segments, l'angle entre les lignes voisines est conservé. Si, en choisissant cette option, il est impossible de conserver les lignes voisines, le symbole |
apparaît alors au niveau du bouton OK. En déplaçant le curseur sur ce symbole, un message d'erreur s'affiche alors. Étape 2 : Sélection des éléments auxiliaires
Sélectionnez les lignes ou les points isolés que vous souhaitez mettre à l'échelle, soit directement sur la scène, soit en utilisant les fonctions du menu contextuel auquel vous accédez pendant le processus de sélection par un clic droit.
|
Lignes ou arêtes contiguës * Cette fonction permet de sélectionner en une seule fois toutes les lignes contiguës à la ligne identifiée. Les lignes seront sélectionnées aussi longtemps que la sélection n'est pas ambiguë. Cette fonction peut également être activée avec la touche MAJ (Shift). Appuyer sur la touche MAJ en sélectionnant une ligne sélectionnera alors automatiquement les lignes/arêtes contiguës. |
|
Lignes ou arêtes tangentiellement contiguës * Activez cette fonction si vous souhaitez sélectionner, à la prochaine identification d'une ligne/arête, également toutes les lignes/arêtes tangentielles contiguës. |
|
Lignes dans un rectangle (CTRL + BGS) * Cette fonction permet de sélectionner toutes les lignes qui se trouvent à l'intérieur d'un rectangle. Veuillez noter que seules les lignes/arêtes de l'esquisse active seront prises en compte, mais qu'aucun des points isolés ne sera sélectionné. En dessinant le rectangle d'en haut à gauche vers en bas à droite, toutes les lignes entièrement incluses dans le rectangle seront alors sélectionnées. Par contre, en dessinant le rectangle d'en haut à droite vers en bas à gauche, toutes les lignes qui se trouvent même partiellement à l'intérieur de ce rectangle, c'est-à-dire les lignes qui entrecoupent le rectangle, seront alors sélectionnées. Les lignes sélectionnées seront marquées en couleur. Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit :
|
|
Annuler (ESC) Met fin à la fonction. |
* Normalement, les arêtes déjà sélectionnées seront désélectionnées par un clic renouvelé de la souris. Pour les fonctions identifiées d'un * s'applique alors au contraire : en identifiant des lignes/arêtes qui avaient déjà été sélectionnées ou se trouvaient déjà dans le rectangle dessiné, celles-ci ne seront pas retirées de votre sélection.
Les éléments auxiliaires sélectionnés seront marqués en couleur sur la scène et la fenêtre de dialogue indiquera le nombre d'éléments sélectionnés.
Pour mettre un terme à la sélection, appuyez sur le bouton du milieu de la souris. Vous pouvez compléter votre sélection en cliquant sur le symbole
.
Étape 3 : Sélection du point
Après avoir terminé la sélection des lignes, HiCAD active automatiquement la sélection du point fixe, soit le point dont la position ne devra pas être modifiée. Vous le spécifiez en déterminant un point sur la scène.
Pour une esquisse planaire, vous avez également la possibilité de sélectionner l'origine du système de coordonnées actif. Pour cela, effectuez un clic droit et sélectionnez dans le menu contextuel la fonction Origine
.
Pour corriger le point fixe, cliquez sur le symbole
et sélectionnez le point de votre choix.
Étape 4 : Facteur d'échelle
Indiquez le facteur d'échelle, ou sélectionnez une valeur dans la liste de choix.
Étape 5 : Sélectionner la direction
Si la mise à l'échelle ne doit avoir lieu que dans une certaine direction, cochez alors la case.
Sélectionnez ensuite la direction
- en déterminant les points initial et final du vecteur directionnel,
- en sélectionnant une arête droite (pas une courbe !) ou
- en sélectionnant une surface planaire. Dans ce cas, c'est la normale à la surface qui sera utilisée comme vecteur directionnel. Pour les esquisses planaires, c'est le vecteur directionnel qui sera projeté dans le plan d'esquisse.
Vous avez, en outre, la possibilité par un clic droit de la souris d'accéder à un menu contextuel avec d'autres options pour déterminer la direction.
|
|
Origine
|
|
|
Axe X
|
|
|
Axe Y
|
|
|
Axe Z
|
|
|
Annuler saisie
|
|
|
Annuler
|
Pour corriger la direction, cliquez sur le symbole
et sélectionnez la nouvelle direction telle que décrit ci-dessus.
Le résultat de la mise à l'échelle sera visualisé de façon dynamique sur la scène. Si la mise à l'échelle doit être exécutée comme représenté par l'aperçu, cliquez alors sur OK ou sur Appliquer.
Avec Appliquer, la fenêtre de dialogue reste ouverte après la mise à l'échelle effectuée. La liste des éléments sélectionnés est alors mise à zéro, tous les autres paramètres sont conservés et ne peuvent pas être modifiés. Vous pouvez de cette façon mettre à l'échelle d'autres éléments de la même manière.
Avec OK, la fenêtre de dialogue est fermée après la mise à l'échelle effectuée.
Si, alors que la fenêtre de dialogue est ouverte, vous cliquez avec le bouton du milieu de la souris sur la scène, il se produira ceci :
- Si les données saisies sont suffisantes (au moins une ligne + un point fixe), la fonction est alors exécutée selon les paramètres actuels. La fenêtre de dialogue reste ensuite ouverte (cette action correspond au bouton Appliquer).
- Si les données saisies ne sont pas suffisantes, HiCAD passe alors à la sélection nécessaire suivante. Si vous avez, par exemple, sélectionné la ligne à mettre à l'échelle et que vous avez appuyé sur le bouton du milieu, HiCAD passe alors à l'étape de sélection du point fixe. En cliquant de nouveau sur le bouton du milieu de la souris après avoir sélectionné le point, la fonction est alors exécutée, même sans sélection de la direction.

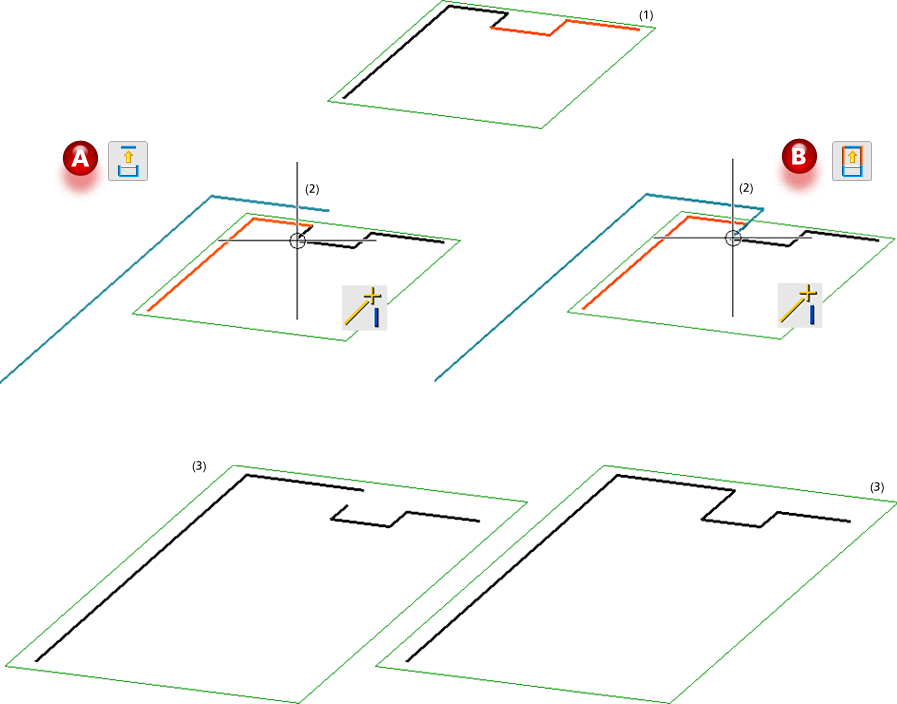

Exemple 1 - Facteur d'échelle 2, sans direction : A Déplacer les lignes, individuellement, B Conserver les lignes contiguës, (1) Lignes-éléments sélectionnées, (2) Point fixe, (3) Résultat

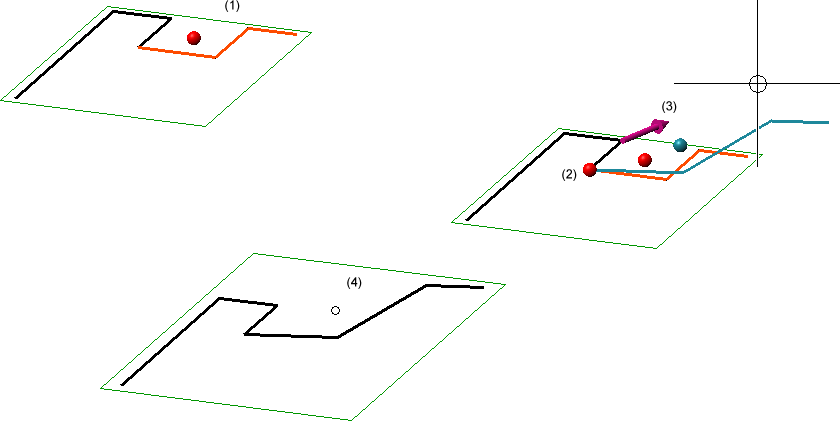

Exemple 2 - Facteur d'échelle 2, direction par sélection d'un plan : (1) Lignes-éléments sélectionnées, (2) Point fixe, (3) Direction, (4) Résultat - Déplacer les lignes, individuellement

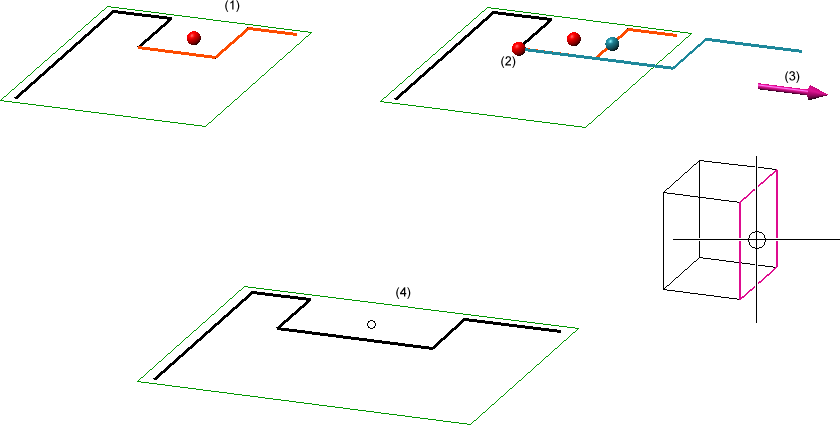

Exemple 3 - Facteur d'échelle 2, direction par détermination de 2 points : (1) Lignes-éléments sélectionnées, (2) Point fixe, (3) Direction, (3) Résultat - Déplacer les lignes, individuellement
À savoir :
- Pour appliquer la mise à l'échelle au dessin, vous pouvez également appuyer sur le bouton du milieu de la souris, en d'autres termes, vous n'êtes pas obligé de cliquer dans la fenêtre de dialogue.
- Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
- Toutes les contraintes HCM qui ne peuvent être remplies après la transformation, sans une actualisation de la modélisation HCM, seront supprimées.
- Si, après avoir cliqué sur Appliquer, une nouvelle sélection de lignes/points isolés entraîne un conflit avec une direction déjà sélectionnée, la sélection sera supprimée et devra être effectuée à nouveau.
