Dégagement
Créez un dégagement à l'aide de cette fonction.
- Lancez la fonction Dégagements .
- La fenêtre de dialogue Paramètres s'affiche (sauf si l'option Ne plus afficher la fenêtre est cochée dans les paramètres). Établissez les configurations souhaitées puis quittez la fenêtre en cliquant sur OK.
- Le système catalogue pour les dégagements s'ouvre à son tour.
- Sélectionnez le tableau de votre choix en cliquant sur le symbole correspondant ou sur l'entrée de la liste, ex. : DIN509 F.
- Dans la partie droite de la fenêtre, une liste s'affiche avec les tailles d'identifications disponibles pour le dégagement. Sélectionnez la taille souhaitée, sinon faites un clic droit pour reprendre le diamètre de l'arbre ou de perçage sur la scène. Auquel cas, HiCAD calcule automatiquement la taille appropriée du dégagement et surligne cette dernière dans la liste.
- En fonction du tableau choisi, les dégagements sont disponibles pour diverses opérations que vous pouvez alors sélectionner dans la liste située en bas à droite.
Quittez la fenêtre de dialogue Dégagements en cliquant sur OK.
- Identifiez l'arête pour l'insertion. Cette dernière doit être un cercle !

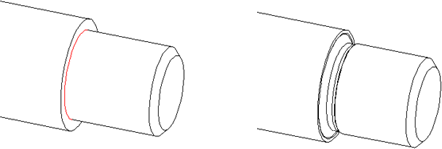

À gauche : l'original avec l'arête d'insertion ; À droite : le dégagement généré.
