Utilisation du système catalogue

Dans HiCAD, l'insertion de pièces standardisées ainsi que la plupart des usinages normés s'effectuent sur un système de catalogue réaliste. L'emploi de ce système de catalogue est pour l'essentiel identique pour toutes les pièces standardisées et les usinages normés. Ici, la partie concernant les vis est expliquée.

Sélectionner un catalogue et une série de norme

La fenêtre de sélection, affichée une fois la fonction pièce ou usinage standardisés lancée, contient des informations sur le catalogue du type sélectionné de pièce standardisées, tel que le catalogue "Vis", qui s'avère être un sous-catalogue du catalogue "moyen de connexion".

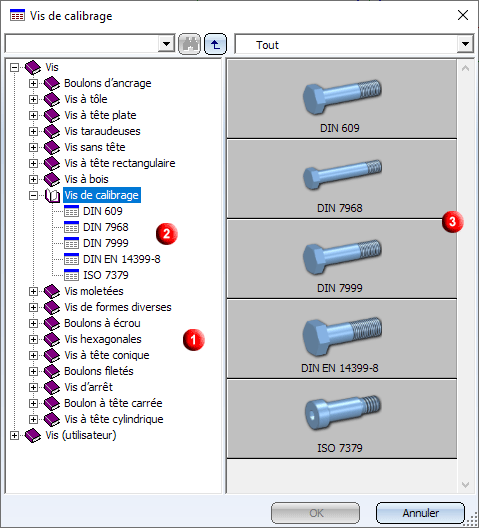

La structure du catalogue se trouve dans la partie gauche de la fenêtre de sélection. Un catalogue peut être sous-répertorier dans d'autres catalogues et contenir dans le niveau inférieur les séries de normes disponibles. À titre d'exemple, le catalogue VIS comporte le sous-catalogue VIS À TÊTE CYLINDRIQUE, qui contient lui-même les séries de normes correspondantes DIN6912, DIN7984 etc. Chaque catalogue (1) est identifié par un symbole livre , pendant que les séries de normes (2) le sont par le symbole . Pour chaque catalogue, la partie droite de la fenêtre affichera un aperçu (3).

La navigation à travers la structure de catalogue ainsi que la sélection d'une entrée s'effectue selon les règles Windows habituelles. En outre, les possibilités suivantes sont également mises à votre disposition :

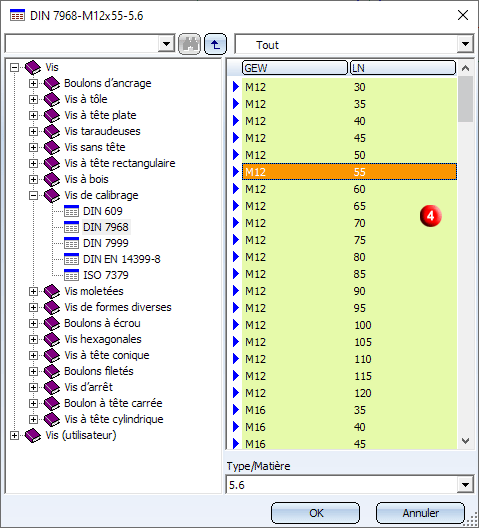

Vous sélectionnez les séries de normes souhaitées de manière analogue en cliquant sur le symbole correspondant. Ensuite, une liste des caractéristiques (4) s'affichera à droite de la fenêtre - ex. GEW (Diamètre de filetage) et LN (Longueur de vis), dans lesquels la pièce standardisée se trouve.

Les vis indiquées avec cette flèche , appartiennent à une série principale. Autrement dit, elles auront la priorité lors de l'insertion. À l'inverse, les vis indiquées avec cette flèches appartiennent aux séries secondaires et possèdent donc une priorité secondaire.

À savoir :

Fonction de recherche et filtre

Rechercher

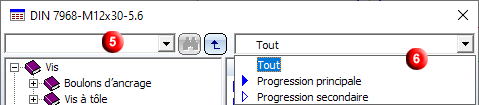

La fonction de recherche (5) permet d'effectuer une recherche de catalogues et de tableaux (séries de normes) ainsi que des recherches de contenus de colonnes pour les tableaux actuellement ouverts.

Recherche de catalogues ou de tableaux

Si vous souhaitez rechercher des catalogues ou tableaux précis (colonne de gauche dans la fenêtre de dialogue) :

Entrez le terme clef dans le champs de recherche.

Pressez la touche ENTRÉE ou bien cliquez sur l'icône situé à côté du champs de recherche en faisant un clic droit.

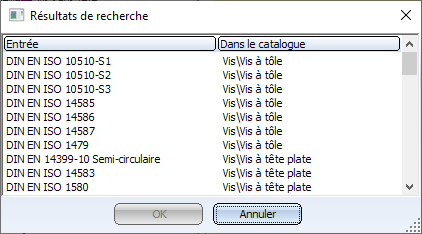

HiCAD recherche les catalogues et les tableaux dont les noms comporte le terme clef entré dans le champs de recherche. Les catalogues et tableaux ainsi trouvés vous seront ensuite présentés en liste de résultat.

Vous pouvez directement ouvrir le catalogue/ tableau souhaité en faisant un double-clique sur l'entrée dans la liste de résultat.

Rechercher des textes dans le tableau en cours

Pour mener la recherche d'un contenu précis dans le tableau ouvert (colonne de droite), incluant le champs Type/ Matériau :

  1. Entrez le mot clef dans le champs de recherche.
  2. Vous pouvez désormais chercher dans le tableau ouvert le terme clef exact indiqué ou bien chercher dans les contenus de colonnes qui comportent le terme comme identification d'élément.

Filtre

Grâce au Filtre (6), vous avez la possibilité de restreindre la sélection des pièces standardisées affichées. En passant par la boîte de sélection, vous pouvez déterminer si seuls les séries principales ou toutes les séries doivent être affichées. Le paramètre choisi est valable par catalogue et deviendra le paramètre par défaut au prochain lancement du catalogue (même après un redémarrage de HiCAD).

Reprendre les diamètres dans la scène

HiCAD met le maximum de pièces standardisées à disposition dans dimensions les plus diverses. Pour beaucoup de pièces standardisées, en particulier les filetages intérieurs et extérieurs, ou pour les arbres et accessoires, vous avez la possibilité de reprendre le diamètre d'arbre ou de perçage dans la scène et ainsi sauter la question relative aux dimensions. Cette particularité s'avère d'autant plus pertinent dans des constructions complexes, lorsque le diamètre d'un arbre n'est pas encore connu.

Pour reprendre le diamètre, faites un clic droit sur l'entrée dans la fenêtre avec les dimensions, puis choisissez ensuite dans le menu contextuel si vous souhaitez estimer le diamètre d'arbre ou de perçage.

Ensuite, identifiez dans la scène l'arête de l'arbre ou du perçage correspondante. HiCAD passe alors la fenêtre avec les dimensions pour aller à la prochaine entrée appropriée.
